[求助] 请推荐能显示多面体结构、坐标轴和原子图例的3D显示软件

如题:
希望用多面体表示晶体中的金属原子和相邻氧原子构成的多面体,并在结构图上标明晶体的a,b和c轴,同时要加上表示个原子的图例。请问那个软件可以实现这个功能?

我现在用了Mercury,Topas自带view软件打开cif文件,可能是对这连个软件还用的不太熟练。现在发现好像Mercury不能显示多面体;Topas可以显示多面体结构,但无法在晶体结构画面外标明坐标轴和原子图例。

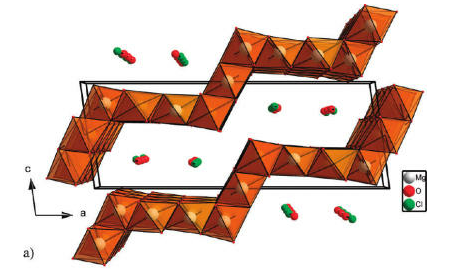

附件中的图片是文献中的截图,图中标明了坐标轴和原子图例。


[ Last edited by blacksky00 on 2012-9-16 at 22:32 ]
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

blacksky00

银虫 (著名写手)

blacksky00: 回帖置顶 2012-09-22 19:53:52
在学习diamond过程中发现几个问题,大虾门帮忙解答:
1、我现在有的几个cif文件,打开之后只显示一个晶胞中的原子,我希望在a\b\c轴上调整显示显示的原子的数目(比如都为3个晶胞单元);diamond是否有这个命令呢?
我选中一些原子后,用“fill fixed spheres Directly”命令,能增加一些原子,但该方法要么增加的太少,要么增加太多,不好控制。
2、是否可以调整多面体的颜色和表面亮度?
6楼2012-09-22 19:53:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

linhua0402313

版主 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
blacksky00: 金币+5, ★有帮助, 谢谢!希望我能尽快学会这个软件! 2012-09-17 22:23:56
diamond软件就可以实现这个功能
身在高山独抚琴,心随流水会知音
2楼2012-09-17 08:02:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blacksky00

银虫 (著名写手)

引用回帖:
2楼: Originally posted by linhua0402313 at 2012-09-17 08:02:45
diamond软件就可以实现这个功能

谢谢!下载了diamond,学习了一个晚上,太多的不熟悉……继续努力!
3楼2012-09-17 22:21:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blacksky00

银虫 (著名写手)

blacksky00: 回帖置顶 2012-09-19 19:27:29
blacksky00: 取消置顶 2012-09-22 19:55:15
引用回帖:
2楼: Originally posted by linhua0402313 at 2012-09-17 08:02:45
diamond软件就可以实现这个功能

您好,我昨晚自学了一个晚上!在学习过程中发现几个问题,能请你帮忙解答么?
1、我现在有的几个cif文件,打开之后只显示一个晶胞中的原子,我希望在a\b\c轴上调整显示显示的原子的数目(比如都为3个晶胞单元);diamond是否有这个命令呢?
我选中一些原子后,用“fill fixed 水平和热水Directly”命令,能增加一些原子,但该方法要么增加的太少,要么增加太多,不好控制。
2、是否可以调整多面体的颜色和表面亮度?
4楼2012-09-18 22:27:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blacksky00

银虫 (著名写手)

引用回帖:
4楼: Originally posted by blacksky00 at 2012-09-18 22:27:48
您好,我昨晚自学了一个晚上!在学习过程中发现几个问题,能请你帮忙解答么?
1、我现在有的几个cif文件,打开之后只显示一个晶胞中的原子,我希望在a\b\c轴上调整显示显示的原子的数目(比如都为3个晶胞单元); ...

应该是“Fill Fixed spheres Directly "
5楼2012-09-18 22:33:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luxtal

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
linhua0402313: 金币+1, 感谢回帖交流,欢迎常来晶体板块 2012-09-23 09:48:35
blacksky00: 金币+20, ★★★很有帮助, 谢谢!很有帮助!我还在继续i自学,今天找到了使用“help"的方法(之前是有问题想到用”help“,却不知道如何找到自己需要的信息)。如果还有问题,希望能继续得到你的帮助,还望多多赐教! 2012-09-25 12:05:49
楼主确实是个新手,你的两个问题都不难:
1. 打开CIF文件后,选择“build--fill--super cell”即可发现你需要的选项在倒数第二行;
2. 选中相应的多面体,选择“picture--polyhedron design”菜单,很多元素都可修改。
What_we_observe_is_not_nature_itself,_but_nature_exposed_to_our_method_of_questioning----Werner_Karl_Heisenberg
7楼2012-09-22 23:14:04
