[求助] solid46 约束问题

在利用solid46做瞬态分析时,每结点有3个自由度,但我要在y方向加个波激励，那其他两个方向是做0约束吗？可波在向前传播时其他两个方向上也要有响应啊，所以就有点定不下来，该做如何约束了。。。望高手不吝赐教！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
夜未央，
1楼 2013-02-26 20:42:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-02-28 11:36:30
其它两个方向不必施加约束。
不过，对整个结构必须有足够的约束
赞一下 回复此楼
2楼2013-02-27 06:33:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南木126

木虫 (著名写手)
引用回帖:
2楼: Originally posted by htbbzzg at 2013-02-27 06:33:59
其它两个方向不必施加约束。
不过，对整个结构必须有足够的约束

首先谢谢你的回答！
可是，不约束的话他会提示错误,加了就没有错误提示了![不过其他地方我也没施加约束了]
忘了说了,我做的是复合板的结构,小x,y是平行于平面的坐标方向;z是垂直方向。波是要以xy平面成波浪形传出去的
赞一下 回复此楼
夜未央，
3楼2013-02-28 16:49:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
南木126: 金币+10, ★★★很有帮助, 非常感谢！对板子四周进行约束，单一方向加载没提示错误，正在跑，等待结果中... 2013-02-28 21:12:27
是 "没有约束" 的错误提示吗？
你先对整个板施加适当的约束，然后再对指定点施加 Y 向载荷，看结果如何？
赞一下 回复此楼
4楼2013-02-28 18:40:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南木126

木虫 (著名写手)
引用回帖:
4楼: Originally posted by htbbzzg at 2013-02-28 18:40:51
是 "没有约束" 的错误提示吗？
你先对整个板施加适当的约束，然后再对指定点施加 Y 向载荷，看结果如何？

好的，回头我试一下
赞一下 回复此楼
夜未央，
5楼2013-02-28 19:54:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南木126

木虫 (著名写手)
引用回帖:
5楼: Originally posted by 南木126 at 2013-02-28 19:54:27
好的，回头我试一下...

程序跑下来了，可结果不对！

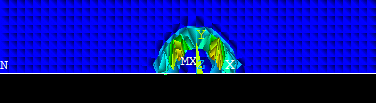

这是跑出结果的图片，不知是怎么回事，信号没传出去

赞一下 回复此楼
夜未央，
6楼2013-03-01 05:43:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南木126

木虫 (著名写手)
引用回帖:
3楼: Originally posted by 南木126 at 2013-02-28 16:49:48
首先谢谢你的回答！
可是，不约束的话他会提示错误,加了就没有错误提示了!
忘了说了,我做的是复合板的结构,小x,y是平行于平面的坐标方向;z是垂直方向。波是要以xy平面成波浪形传出去的...

程序跑下来了，可结果不对！

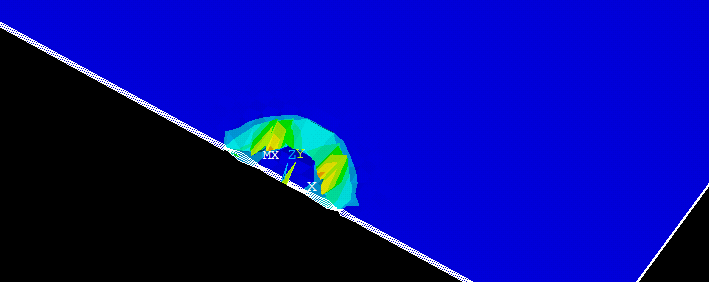

这是跑出结果的图片，不知是怎么回事，信号没传出去，这是什么原因赵成的啊，拜谢前辈！

赞一下 回复此楼
夜未央，
7楼2013-03-01 05:47:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
看来你不只是瞬态分析如何施加约束和载荷的问题，还有其它问题。
首先，需要你对自己的问题做一个详细介绍，包括：实际问题是什么？你是如何建模的？载荷、约束是如何设置的？求解又做了哪些设置？等。
另外，你给出的图是在什么情况下的图？一般来说，做瞬态分析，不能只看一个时刻的结果，而是要看多个时刻的结果，才能看到动态响应随时间变化的情况，即使从你的图来看，瞬态响应也是存在的，即：从受力点向外的一个区域中已经可以看到载荷的影响了。
赞一下 回复此楼
8楼2013-03-01 08:58:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
忘了一点：
在 ANSYS 中做瞬态分析，应该分为两个载荷步：首先应该进行一次准静态分析 (施加载荷，但不打开惯性选项，设置一个很小的时间步，进行准静态分析)，以获取瞬态分析所需的初始条件 (速度、加速度等)；然后再打开惯性选项，进行瞬态动力分析。
赞一下 回复此楼
9楼2013-03-01 09:03:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南木126

木虫 (著名写手)
引用回帖:
8楼: Originally posted by htbbzzg at 2013-03-01 08:58:25
看来你不只是瞬态分析如何施加约束和载荷的问题，还有其它问题。
首先，需要你对自己的问题做一个详细介绍，包括：实际问题是什么？你是如何建模的？载荷、约束是如何设置的？求解又做了哪些设置？等。
另外，你给 ...

我主要是想做波在板上传输情况的分析用的！
这是整个信号的code，求前辈赐教！！
/TITLE,1318
/PREP7
ET,1,SOLID46
KEYOPT,1,2,0
KEYOPT,1,1,0
KEYOPT,1,3,0
KEYOPT,1,4,0
KEYOPT,1,5,0
KEYOPT,1,6,0
KEYOPT,1,8,1
KEYOPT,1,9,0
KEYOPT,1,10,0
R,1
RMODIF,1,1,2,1,0,0
RMODIF,1,7,0
RMODIF,1,13,1,0,0.005,1,0,0.005,
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,EX,1,,128.75
MPDATA,EY,1,,8.35
MPDATA,EZ,1,,8.35
MPDATA,NUXY,1,,0.03
MPDATA,NUYZ,1,,0.03
MPDATA,NUXZ,1,,0.05
MPDATA,GXY,1,,4.47
MPDATA,GYZ,1,,4.47
MPDATA,GXZ,1,,2.9
MPDATA,DENS,1,,1517
K,1,-0.5
K,2 ,-0.5,1
K,3 ,0.5 ,1
K,4 ,0.5,0
K,5,-0.5, ,0.01
K,6 ,-0.5,1,0.01
K,7 ,0.5 ,1,0.01
K,8 ,0.5,0,0.01
L,2,3
L,3,4
L,4,1
L,1,2
L,2,6
L,6,5
L,5,1
V,1,2,3,4,5,6,7,8
！！！！！！！！！！！！！！
网格划分处用GUI操作的
！！！！！！！！！！！！！！
/eshape,1
*SET,PINLV,140000          !Frequecy of signal (Hz)
*SET,SN,5                 !Cycles of signal
*SET,BEISHU,20             !Times of sample
*SET,transmittime,1.8e-3     !Total Times of wave transmit
!=================
*SET,PI,ACOS(-1)
!LENGTHT=SN/PINLV
!确定表的长度（时间长度）
*SET,TABLELEN,BEISHU*SN
!确定采样率
*SET,CFRE,BEISHU*PINLV
!计算的时间间隔
*SET,DT,1/CFRE
*SET,DT1,6E-07
！！！！！！！！！！！！！！
信号加载处也是使用GUI操作的
！！！！！！！！！！！！！！
*DIM,LOAD1,TABLE,201,1,1,time, ,
!D,all, ,%LOAD1%, , , ,UX, , , , ,
D,all, ,%LOAD1%, , , ,UZ, , , , ,
!D,all, , %LOAD1% , , , ,UY, , , , ,
!=================
*DIM,load1E,TABLE,(TABLELEN+1),1,1,time, ,
!=================
*DO,T,1,TABLELEN
*SET,LOAD1(T,0,1),(T*DT)
*SET,C1,0.5*SIN(2*PI*PINLV*(T*DT))
*SET,C2,(1-COS(2*PI*PINLV*(T*DT/SN)))
*SET,LOAD1(T,1,1),((C1*C2)/100000)
*ENDDO
*SET,LOAD1((TABLELEN+1),0,1),0.036
ALLSEL,ALL
FINISH
/SOL
ANTYPE,4
OUTRES,ERASE
OUTRES,ALL,1
BETAD,5           !stiffness matrix multiplier
TRNOPT,FULL, ,DAMP
LUMPM,0
!*
DELTIM,DT1,1e-7,1.5e-6
OUTRES,ERASE
OUTRES,NSOL,ALL
KBC,0
RESCONTRL,DEFINE,ALL,ALL,1
TIME,transmittime
/STATUS,SOLU
SOLVE
SAVE
