[求助] ansys模拟水冷壁热应力

虽然网上已有很多类似的文献了,但是我导师让我做的这个有很大不同,特来此求助ansys高手

1.虽然炉膛高度方向的温度梯度较大,但管内纵向温度梯度变化很小;因此对炉膛内整个壁面的水冷壁管进行三维模拟,和以往普遍的二维截面模拟相比是否有必要?

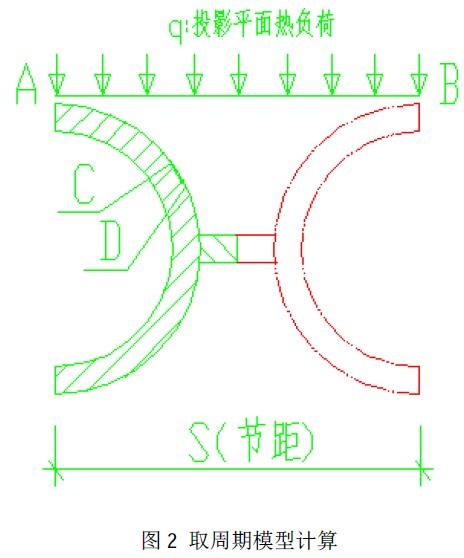

2.已知炉膛近水冷壁管处的温度分布(精确度较高),能否采用辐射边界条件对整个水冷壁面加载辐射边界条件载荷?以往文献中是根据假设,按照角系数分布计算壁面热流密度分布,因此比辐射条件要简单一些,如图所示
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

★ ★
xiegangmai: 金币+2, 鼓励讨论交流! 2013-02-25 18:30:42
没有做过此类问题,提一点看法吧:
    既然是 "水冷壁",那么温度不会很高,辐射也就不会是主要的传热方式,似乎可以忽略,仅考虑导热和对流就可以了。辐射计算比较复杂,如果能够忽略辐射作用,整个分析会简化很多。
2楼2013-02-25 16:34:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tobenash

银虫 (初入文坛)

引用回帖:
2楼: Originally posted by htbbzzg at 2013-02-25 16:34:22
没有做过此类问题,提一点看法吧:
    既然是 "水冷壁",那么温度不会很高,辐射也就不会是主要的传热方式,似乎可以忽略,仅考虑导热和对流就可以了。辐射计算比较复杂,如果能够忽略辐射作用,整个分 ...

很感谢你的回复
水冷壁有两个边界条件,管内部热对流是主要形式,但是管外面主要是辐射换热,其他两种形式不明显。
我主要就是想问如果知道炉膛黑度、辐射源温度、角系数这些条件,能不能耦合计算管壁温度。
3楼2013-02-25 16:41:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

★ ★
xiegangmai: 金币+2, 谢谢参与! 2013-02-25 18:30:48
内外壁分别设置不同的传热方式,应该是可以的。
如果需要同时在内或外壁上设置辐射和对流,也是可以实现的 - 使用表面效应单元即可。
4楼2013-02-25 16:48:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tobenash

银虫 (初入文坛)

引用回帖:
4楼: Originally posted by htbbzzg at 2013-02-25 16:48:59
内外壁分别设置不同的传热方式,应该是可以的。
如果需要同时在内或外壁上设置辐射和对流,也是可以实现的 - 使用表面效应单元即可。

内壁不需要辐射,就是外壁需要辐射。辐射边界是不是还要在solid或者其他实体单元的面上再加一个辐射单元,如link?
5楼2013-02-25 16:53:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)


xiegangmai: 金币+1, 谢谢参与! 2013-02-28 11:39:10
可以使用 表面效应单元来施加辐射。
6楼2013-02-26 20:59:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tobenash

银虫 (初入文坛)

引用回帖:
6楼: Originally posted by htbbzzg at 2013-02-26 20:59:47
可以使用 表面效应单元来施加辐射。

了解了,谢谢
请问能不能在空间设个辐射面,然后管壁表面设个表面效应单元来施加辐射?
7楼2013-02-27 10:57:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

ANSYS 中的空间可以用一个节点来设置。
8楼2013-02-28 18:50:22
