一个建模的问题请教
|

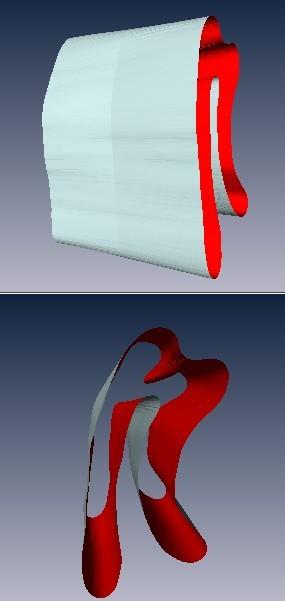

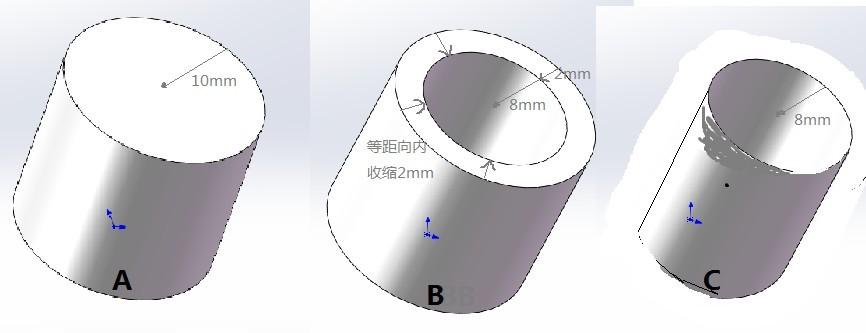

利用FLUENT模拟前，建的计算域模型是一个三维的不规则曲面（见图1），现在需要把此曲面等距的往内收缩一定距离。 为了描述方便，以一圆柱面为例说明，图2 A中是一个圆柱面（无上下底面），其半径为10mm；将其等距的往内收缩2mm，见图2 B所示；最后得到一个圆柱面，其半径为8mm，见图2 C。  现在要把图1中的不规则曲面等距往内收缩，有什么方法没？ 什么软件可解决这个问题吗？ 用CAD，SOLIDWORKS的抽壳试了都不行。可以通过编写代码解决不，把面上每一个数据点都按法向方向往内移一定距离？ 希望有人可以给点意见，感激不尽！ PS：直接按比例压缩是不行的，因为曲面不规则。 |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 2.jpg
2013-01-26 17:29:09, 39.88 K
