[求助] 喷雾干燥中，颗粒不向下落，是怎么回事？

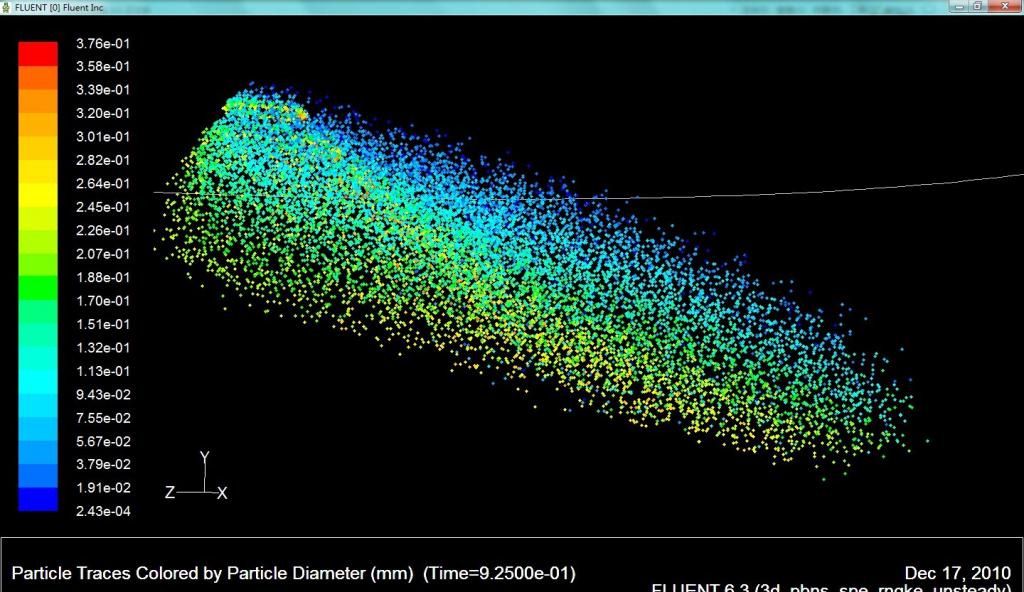

干燥塔喷雾干燥中，液滴由上而下喷出来，热空气旋转着从下往上流，形成对流干燥，计算一段时间后，颗粒喷出很多，但是不向下走，请问是什么原因？我在operating condition中设置了重力。
    请坛内高手不吝赐教，给与指点，谢谢！！




回复此楼

» 收录本帖的淘帖专辑推荐

fluent模拟及问题

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2012-12-19 21:27:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mopsite

木虫 (著名写手)
★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-04-07 23:04:02
其它的设置对吗,什么喷嘴阿. 还是流速过高呢,给吹起来了.
赞一下 回复此楼
2楼2012-12-20 12:13:17
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

annen

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与 2012-12-21 22:14:05
839174980: 金币+1 2012-12-22 11:19:58
气流小了吧？旋风分离，风速要足够大
赞一下 回复此楼
Annen
3楼2012-12-20 13:05:24
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

839174980

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by annen at 2012-12-20 13:05:24
气流小了吧？旋风分离，风速要足够大

我这里不是旋风分离，这里的旋风是为了延长干燥时间，热空气的进口温度为18.3m/s，挺大的了
赞一下 回复此楼
4楼2012-12-20 19:37:17
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

839174980

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by mopsite at 2012-12-20 12:13:17
其它的设置对吗,什么喷嘴阿. 还是流速过高呢,给吹起来了.

flow rate 设置的为0.02kg/s;  upstream pressure 设置了3500000帕，不知道是不是因为这两个中的哪个设的不对了，请高手指点啊
赞一下 回复此楼
5楼2012-12-20 19:40:12
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuxia8495

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流 2012-12-21 22:14:12
839174980: 金币+2 2012-12-22 11:19:10
空气流体对液滴的拖曳力、浮力等大于液滴的重力，
1.空气流方面的设置是否有问题
2.液滴物性参数设置方面：你液滴直径约0.2mm左右，不知道与实际相符不，再者，液滴的密度之类的都设置好了吗
赞一下 回复此楼
fluent交流群：247890687
6楼2012-12-21 09:43:31
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

839174980

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by xuxia8495 at 2012-12-21 09:43:31
空气流体对液滴的拖曳力、浮力等大于液滴的重力，
1.空气流方面的设置是否有问题
2.液滴物性参数设置方面：你液滴直径约0.2mm左右，不知道与实际相符不，再者，液滴的密度之类的都设置好了吗

我对加重力和不加重力的模拟做了比较，得到的颗粒流向没有什么区别，请问五楼这里是不是要考虑重力？
   喷嘴类型选择fluent中自带的压力旋流式喷雾，颗粒类型选择的是droplet，液滴密度为系统默认的，不知道这样选择对不对，请五楼给与指点，谢谢！！
赞一下 回复此楼
7楼2012-12-22 11:25:38
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuxia8495

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
839174980: 金币+2 2012-12-25 10:31:02
xiegangmai: 金币+2, 鼓励讨论交流 2012-12-26 12:37:58
引用回帖:
7楼: Originally posted by 839174980 at 2012-12-22 11:25:38
我对加重力和不加重力的模拟做了比较，得到的颗粒流向没有什么区别，请问五楼这里是不是要考虑重力？
   喷嘴类型选择fluent中自带的压力旋流式喷雾，颗粒类型选择的是droplet，液滴密度为系统默认的，不知道这样 ...

应该以实际情况为参考，输入相关物性参数和边界条件
否则，你结果准确性验证时以实际情况为标准也没意义
赞一下 回复此楼
fluent交流群：247890687
8楼2012-12-24 09:22:50
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

839174980

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by xuxia8495 at 2012-12-24 09:22:50
应该以实际情况为参考，输入相关物性参数和边界条件
否则，你结果准确性验证时以实际情况为标准也没意义...

是的哦，谢谢啊
回复此楼
9楼2012-12-25 10:31:55
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaomi1014

新虫 (初入文坛)

【答案】应助回帖

★
xiegangmai: 金币-1, 非应助请勿选择“应助回帖” 2013-04-07 23:04:16
你的问题解决了吗
赞一下 回复此楼
10楼2013-04-07 09:38:06
