[求助] 喷雾干燥温度出错，救急，，救急！！

我现在正在做一个干燥塔喷雾模拟，设置热风进口温度是333K，喷雾料浆的温度为263K，通过模拟，查看结果，发现干燥塔内部温度却高达5000K。实际上这是不可能的，但是fluent中为什么会是这样，请高手不吝赐教，跪拜了！

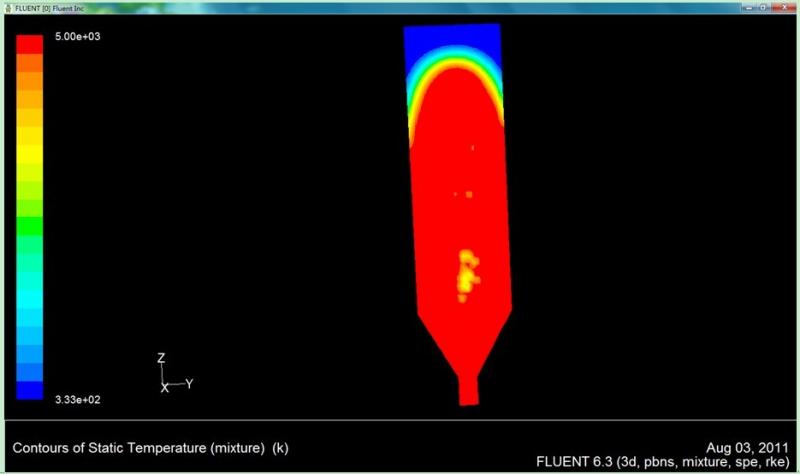

计算收敛后干燥塔内部温度分布
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-08-03 11:14:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjzsdu

木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
839174980: 金币+2, ★★★很有帮助 2012-08-03 14:05:29
xiegangmai: 金币+1, 谢谢参与！ 2012-08-04 10:01:53
你看看是不是没有出口之类的，感觉这个可能是一直处于加热状态的原因吧。或者是应该以非稳态算，仔细分析下你的模型和实际模型的差别。
赞一下 回复此楼
天空不留下我的痕迹，我却已经飞过
2楼2012-08-03 13:46:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

839174980

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by zjzsdu at 2012-08-03 13:46:05
你看看是不是没有出口之类的，感觉这个可能是一直处于加热状态的原因吧。或者是应该以非稳态算，仔细分析下你的模型和实际模型的差别。

我的出口设置的是outflow,我用的是稳态计算，那这两个都有影响吗？谢谢高人！
赞一下 回复此楼
3楼2012-08-03 14:05:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

839174980

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by zjzsdu at 2012-08-03 13:46:05
你看看是不是没有出口之类的，感觉这个可能是一直处于加热状态的原因吧。或者是应该以非稳态算，仔细分析下你的模型和实际模型的差别。

非稳态的情况我也试了一下，得出的温度范围是一样的，最大温度也是5000K，实在不知是什么原因，请高人救急啊，谢谢！
赞一下 回复此楼
4楼2012-08-03 16:01:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjzsdu

木虫 (著名写手)

【答案】应助回帖

★
xiegangmai: 金币+1, 鼓励讨论交流！ 2012-08-04 10:02:03
引用回帖:
4楼: Originally posted by 839174980 at 2012-08-03 16:01:25
非稳态的情况我也试了一下，得出的温度范围是一样的，最大温度也是5000K，实在不知是什么原因，请高人救急啊，谢谢！...

我不是高人，真心没做过两相流的东西。不知道你里面有没有热源，另外你可以把流场图贴出来我看看，也许会有两相流之类的高手帮你解决下。另外可以讨论下你的边界条件设定，你这个是二维模型还是三维模型的一个截面?
赞一下 回复此楼
天空不留下我的痕迹，我却已经飞过
5楼2012-08-03 19:29:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

839174980

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by zjzsdu at 2012-08-03 19:29:58
我不是高人，真心没做过两相流的东西。不知道你里面有没有热源，另外你可以把流场图贴出来我看看，也许会有两相流之类的高手帮你解决下。另外可以讨论下你的边界条件设定，你这个是二维模型还是三维模型的一个截面?...

是个三维模型，里面没有热源，边界条件设定了速度为10m/s,温度为333K的进口和outflow出口，速度流场图挺正常的。就是离散型计算完之后，温度增加到5000K去了，其他的看着都挺好的。

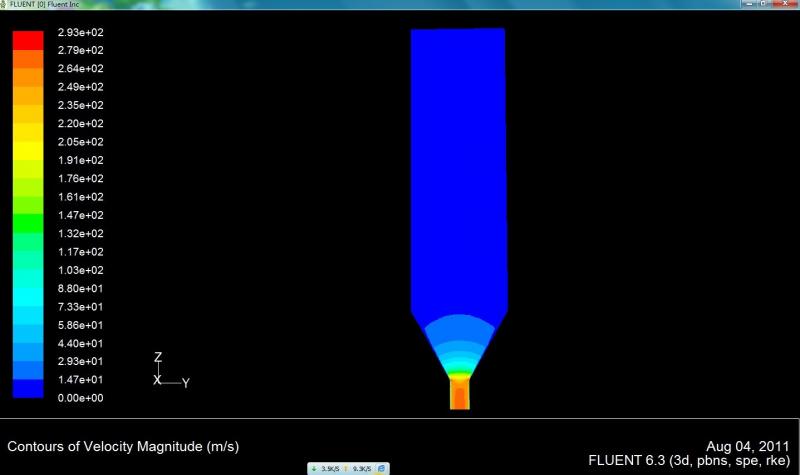

连续相计算后的速度图



离散相的喷雾
赞一下 回复此楼
6楼2012-08-04 13:30:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjzsdu

木虫 (著名写手)
★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2012-08-06 23:11:23
引用回帖:
6楼: Originally posted by 839174980 at 2012-08-04 13:30:45
是个三维模型，里面没有热源，边界条件设定了速度为10m/s,温度为333K的进口和outflow出口，速度流场图挺正常的。就是离散型计算完之后，温度增加到5000K去了，其他的看着都挺好的。
8b/d5/1809792_1344058160_236. ...

没做过两相的，很多问题我不明白，只能稍微发表一下自己浅薄的见解了。个人感觉你算的东西发散了，注意看下你的速度云图的标尺，最高速度在293m/s，不知道是否能和你实际中情况联系起来，不知道你计算的过程中是否出现了湍流超限的提示。我仅做过单相流，只能说这点了，你可以去傲雪或cfd中文网看看有类似的问题吗，好运！
赞一下 回复此楼
天空不留下我的痕迹，我却已经飞过
7楼2012-08-04 17:16:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

839174980

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by zjzsdu at 2012-08-04 17:16:04
没做过两相的，很多问题我不明白，只能稍微发表一下自己浅薄的见解了。个人感觉你算的东西发散了，注意看下你的速度云图的标尺，最高速度在293m/s，不知道是否能和你实际中情况联系起来，不知道你计算的过程中是否 ...

是的，速度和温度都是很高，搞不懂什么原因。谢谢你，提供的很有用的信息！
赞一下 回复此楼
8楼2012-08-05 20:08:42
