极化曲线问题
|
||
|

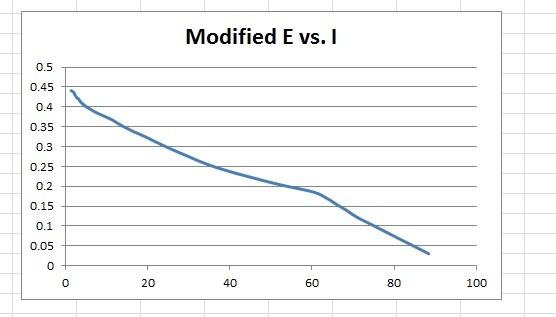

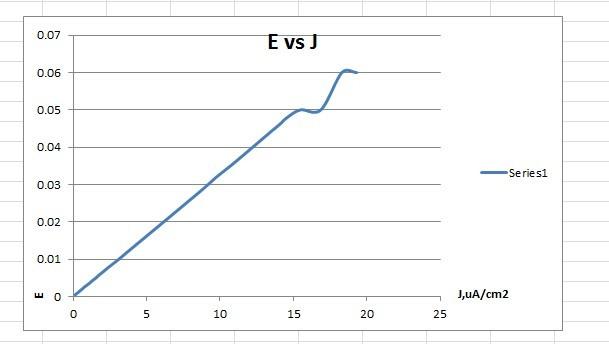

我最近跟老板再做一个新项目 是生物燃料电池，实验是在前人的基础上，我以前没做过这方面的东西，目前我只有一个电流表和电压表，老板要极化电极曲线的data，但是我用电压表和电流表怎么测都是符合欧姆定律成正比的图，我查了相关资料，发现极化曲线应该是电流电压反比的，请问这么测啊，如何绘制计划电极曲线，现在的数据和前人的数据正好是相反的，很郁闷。 前人的图  前人.jpg  我的图.jpg |
回复此楼» 猜你喜欢
Renlab@monash全奖博士机会，最后三天！
已经有0人回复
-
今年面上没有消息，想来是没了，散个金攒攒人品，为明年祈福
已经有697人回复
-
分析化学论文润色/翻译怎么收费?
已经有218人回复
-
合肥工业大学854仪器技术综合专业课考研
已经有0人回复
-
27年电化学博士毕业，想找海外QS前50的高校读博后求推荐
已经有3人回复
-
27年电池/材料类博士申请
已经有2人回复
-
2027年博士申请或转博科研助理 求推荐
已经有1人回复
-
请问谁有2025最新影响因子Excel表？金币求助！
已经有23人回复
-
氯化钠与有机磺酸分离
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 【求助】求高手帮忙分析铝合金极化曲线
已经有4人回复
- 金属电沉积的极化曲线
已经有33人回复
- 求助关于动电位扫描测得极化曲线的问题
已经有3人回复
- 极化曲线的数据处理问题
已经有13人回复
- 塔菲尔曲线和动电位极化曲线有什么不同？
已经有5人回复
- 用CHI660如何测试阳极极化曲线？
已经有22人回复
- 【求助】新虫来咨询一下耐蚀表征中的极化曲线测试问题
已经有9人回复
- 【求助】测极化曲线和阻抗的工作电极怎么做?
已经有12人回复
- 【求助】线性极化曲线的若干问题。
已经有14人回复
- 【求助】极化曲线与循环伏安的扫速问题
已经有7人回复
- 【求助】想问各位极化曲线的问题，谢谢
已经有17人回复
- 【求助】极化曲线
已经有10人回复
- 【求助】求助一个极化曲线的问题？
已经有9人回复
axeleo
铁杆木虫 (正式写手)
- ECEPI: 3
- 应助: 123 (高中生)
- 金币: 7212.3
- 散金: 1776
- 红花: 3
- 帖子: 604
- 在线: 116.5小时
- 虫号: 562008
- 注册: 2008-05-22
- 性别: GG
- 专业: 电化学
5楼2012-12-11 16:26:22
zxhappy
至尊木虫 (职业作家)
- 应助: 103 (高中生)
- 贵宾: 0.408
- 金币: 11913.5
- 散金: 4522
- 红花: 131
- 沙发: 3
- 帖子: 4540
- 在线: 867.1小时
- 虫号: 1438741
- 注册: 2011-10-12
- 性别: GG
- 专业: 质谱分析
2楼2012-12-11 08:28:08
3楼2012-12-11 12:09:56
【答案】应助回帖
感谢参与，应助指数 +1
|
燃料電池極化取線前段是活化:應成對數的圖形，即下降比較劇烈 中段是歐姆：約成線性 後段是?舛龋杭s成垂直下降趨勢 但是如果你燃料電池活化損失不明顯的話，可能沒辦法看到。 再者，可能是你給的電流/電壓 負載太小，導致你只量測到前半段的數據，變得很像一條直線。 我做SOFC 鈕扣型電池時有遇過，性能比好的時候，要給更大的負載才會有比較明顯的損失，才可以看到現象。 你呈反向趨勢，最有可能是你給呈反向負載，注意你生物電池的陰陽極... 再試試看吧! 小心不要弄壞了...你接反在給他過大的負載，壞掉後本身電池根本沒有開迴路電壓，你又給他LOADING 會壞掉... 然後當然就隨著你給多少負載，他就反應多大的負荷。 |
