[求助] 极化曲线的数据处理问题

如果只有极化曲线的半支表现出明显的Tafel线性区，另外半支明显是一个平台（即受传质过程控制的）。那我怎么来解析动力学参数？如果用塔菲尔外推法，腐蚀电位和腐蚀电流怎么确定呢？还请高人指点！
回复此楼

» 收录本帖的淘帖专辑推荐

电化学测试 Ni基金属知识 介电材料 Electrochemical
电化学入门所需

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
Anthingispossible
1楼 2011-10-06 10:31:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

tommy7749

至尊木虫 (职业作家)
从极化曲线上得到的自腐蚀电位就是极化电流密度最小的那点对应的电位。从你给的图上，大约为-0.24V (Vs.SCE)
从极化曲线上得到自腐蚀电流密度的方法如下：过自腐蚀电位（-0.24V）点做与纵轴（电流密度）平行的直线，该直线与阳极极化曲线Tafel区外推直线有一个交点，这个交点对应的极化电流密度即为自腐蚀电流密度。
赞一下(1人) 回复此楼
6楼2011-10-09 10:50:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tommy7749

至尊木虫 (职业作家)
引用回帖:
6楼: Originally posted by tommy7749 at 2011-10-09 10:50:17:
从极化曲线上得到的自腐蚀电位就是极化电流密度最小的那点对应的电位。从你给的图上，大约为-0.24V (Vs.SCE)
从极化曲线上得到自腐蚀电流密度的方法如下：过自腐蚀电位（-0.24V）点做与纵轴（电流密度）平行的直 ...

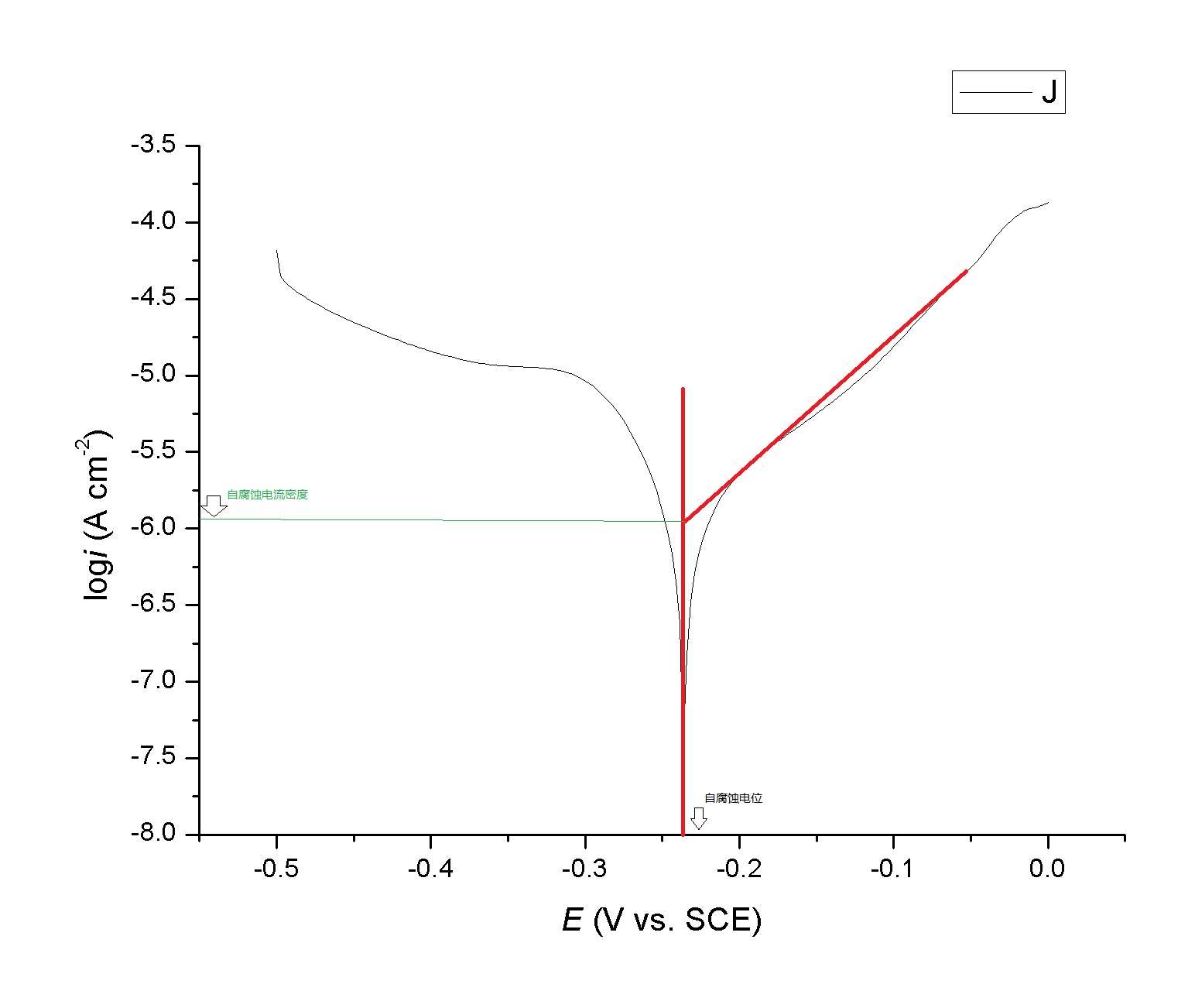

图片示意：
赞一下(2人) 回复此楼
7楼2011-10-09 11:02:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tommy7749

至尊木虫 (职业作家)
那你就把这个图摆上啊。在文章中说明，因为阴极是扩散控制，无法进行tafel拟合，只用了阳极区进行拟合。
动力学参数不一定要用tafel区进行拟合啊。线性极化、弱极化区，都可以进行拟合。我个人觉得，用线性极化区进行拟合，得到结果的重复性比tafel区要好。你可以参考宋诗哲老师的书，好像名字是电化学测量，化工出版社的。
赞一下(1人) 回复此楼
9楼2011-10-09 11:19:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjrgyd

木虫 (正式写手)
各位大侠，Tafel曲线阴极曲线出现一段平直区，为何啊？
赞一下(1人) 回复此楼
12楼2012-12-01 15:53:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Annbaby

木虫 (正式写手)

【答案】应助回帖

wgntr009(金币+20): 10 2011-10-06 15:26:22
采用外推法做”V“字形切线，交点处对应的纵坐标和横坐标值，即是楼主所求的腐蚀电位和腐蚀电流！
建议楼主把实验图上传，具体问题具体分析！
赞一下 回复此楼
期待和努力可以创造奇迹！
2楼2011-10-06 12:41:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wgntr009

铜虫 (正式写手)
引用回帖:
2楼: Originally posted by Annbaby at 2011-10-06 12:41:00:
采用外推法做”V“字形切线，交点处对应的纵坐标和横坐标值，即是楼主所求的腐蚀电位和腐蚀电流！
建议楼主把实验图上传，具体问题具体分析！

图就是这样，阳极有明显的Tafel区，而阴极没有。看文献说可以用半支极化曲线上的Tafel区进行外推法。不明白它是怎么得到腐蚀电流，和腐蚀电位的？
赞一下 回复此楼
Anthingispossible
3楼2011-10-06 20:24:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wgntr009

铜虫 (正式写手)
ding
回复此楼
Anthingispossible
4楼2011-10-07 16:26:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wgntr009

铜虫 (正式写手)
ding
回复此楼
Anthingispossible
5楼2011-10-08 21:09:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wgntr009

铜虫 (正式写手)
引用回帖:
7楼: Originally posted by tommy7749 at 2011-10-09 11:02:01:
图片示意：

我也是这么做的，得到了数据。但审稿人要我把是怎么得到数据的图摆上去。我查了很多文献，都没有我这种图型来获得数据的。他们要们就是阴阳极强行拟合，要么就是不拟合。有些极化图明显没有Tafel区，还是得到了动力学数据。
赞一下 回复此楼
Anthingispossible
8楼2011-10-09 11:10:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wgntr009

铜虫 (正式写手)
引用回帖:
9楼: Originally posted by tommy7749 at 2011-10-09 11:19:54:
那你就把这个图摆上啊。在文章中说明，因为阴极是扩散控制，无法进行tafel拟合，只用了阳极区进行拟合。
动力学参数不一定要用tafel区进行拟合啊。线性极化、弱极化区，都可以进行拟合。我个人觉得，用线性极化区 ...

好的，谢谢你了。我以前也用弱极化区的数据进行三参数的非线性拟合，在酸体系可以拟合，但在NaCl中无法拟合，可能是在NaCl中，体系状态变量比较复杂。
赞一下 回复此楼
Anthingispossible
10楼2011-10-09 14:03:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
