[求助] 光子晶体 模式

求助

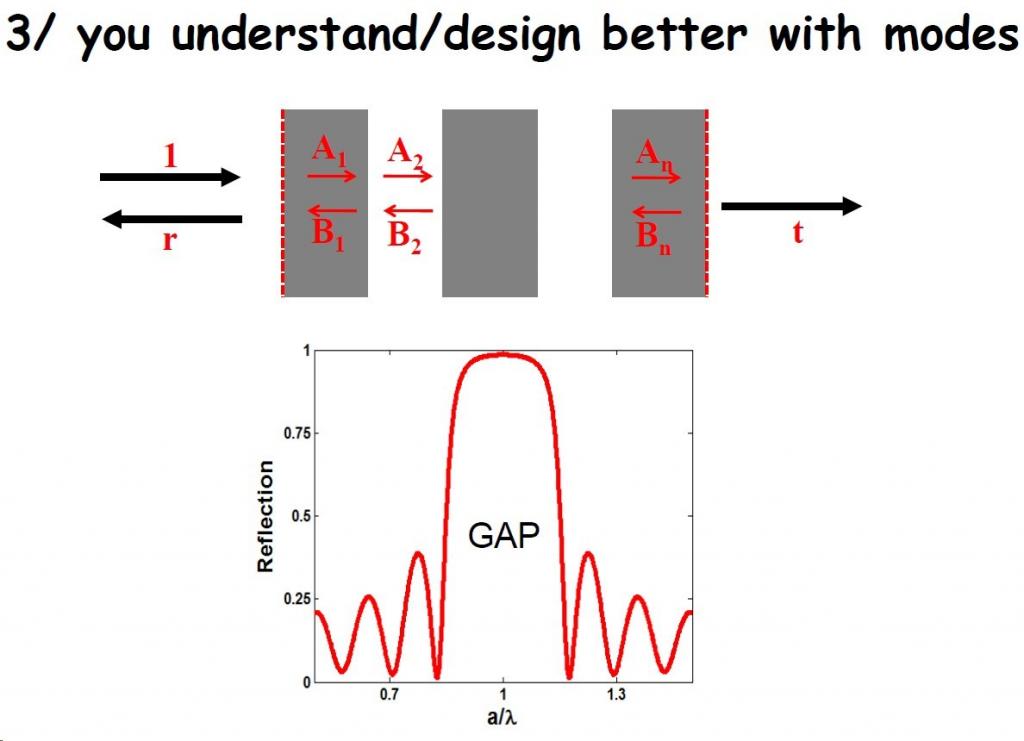

1. 图片1中 中间是GAP 我想知道问什么旁边有三个小峰，意义是什么
2 图片2 能帮忙解释下吧
新手好多知识不懂 。。。




回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-12-06 17:07:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luhai123

至尊木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
华丽的飘过: 金币+2, 3q 2012-12-10 08:07:10
旁边为通带内的传播模式，峰数与你晶体的周期有关

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
好运！
2楼2012-12-06 18:28:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dgzhao

金虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
华丽的飘过: 金币+3, 3q 2012-12-10 08:07:17
如果没记错的话，小峰的个数是周期数减一，可以理解为干涉里面的次级大。
赞一下(1人) 回复此楼
牛顿第一定律：不给力就不停或不动；牛顿第二定律：给力就加速；牛顿第三定律：你给我力的同时，我也给你力
3楼2012-12-06 18:45:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

snowshow

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by luhai123 at 2012-12-06 18:28:07
旁边为通带内的传播模式，峰数与你晶体的周期有关

谢谢
那你知道第二幅图是大概讲的是什么吗？
赞一下 回复此楼
4楼2012-12-07 16:20:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

snowshow

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by dgzhao at 2012-12-06 18:45:42
如果没记错的话，小峰的个数是周期数减一，可以理解为干涉里面的次级大。

谢谢
那你知道第二幅图是大概讲的是什么吗？
赞一下 回复此楼
5楼2012-12-07 16:20:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dgzhao

金虫 (小有名气)

【答案】应助回帖

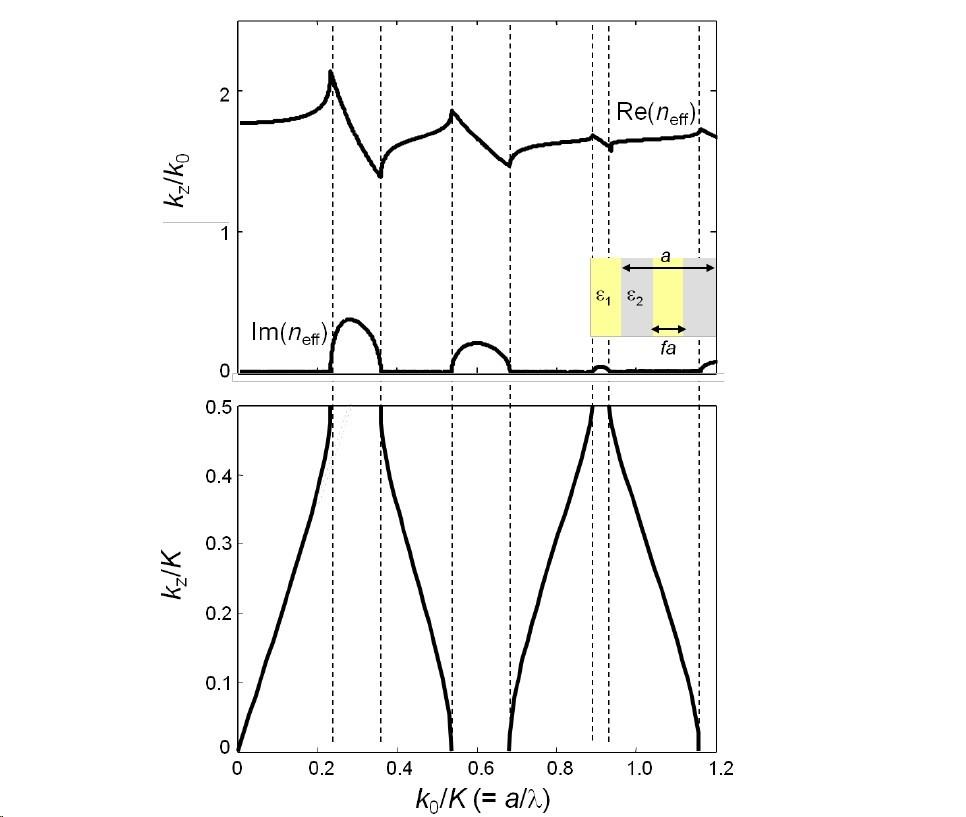

第二个图a是讲的有效折射率的实部与虚部的分布，这个有效折射率应该是根据周期性光子晶体的布洛赫波矢算出来的一个等效值。图b是带结构吧，显然在有效折射率虚部不为零的时候，出现禁带。
这个很容易解释：平面波的表达式是Aexp（ikx），当k存在虚部的时候，指数函数就变成exp（-ax），a是某一个正数，显然这个函数是衰减的，随着x增加，衰减很快降为零，那么也就是说全都衰减完了，波无法透过去，于是便形成禁带。
赞一下(1人) 回复此楼
牛顿第一定律：不给力就不停或不动；牛顿第二定律：给力就加速；牛顿第三定律：你给我力的同时，我也给你力
6楼2012-12-07 17:33:18
