| 查看: 3691 | 回复: 20 | |||
[求助]
计算晶格常数，会的请进！
|
|||
|
在下急着要通过陶瓷粉体的XRD图样算晶格参数，一直在研究用maud算，由于水平有限算出来的值很抱歉啊。 恳求大侠们用maud ，jade或者其他你们常用的可以计算的软件帮我计算一下晶格常数a,b,c的值嘛（粉体包含Li,Na,Nb,Ta,氧 五种元素，XRD数据在附件里面啊，两个样，sample 1，是铌酸钠的摩尔比占96%，sample 2铌酸钠的摩尔比占75%。 我做的是陶瓷，计算需要其他信息的请说） 虽然金币少的不好意思了，但是  |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : sample2.TXT
- 附件 2 : sample1.TXT
2012-11-29 22:07:51, 27.77 K
2012-11-29 22:07:56, 27.46 K
» 收录本帖的淘帖专辑推荐
 测试分析问题及采购 |
» 猜你喜欢
广州大学大湾区环境研究院环境大分子材料研究所王平山教授团队 2026年研究生招生简章
已经有0人回复
-
天津理工大学
已经有0人回复
-
无机化学论文润色/翻译怎么收费?
已经有283人回复
-
台州学院有序多孔材料团队最后冲刺，同学们别错过哦，请速联系！
已经有0人回复
-
江西科技师范大学物理化学课题组接收调剂生，名额还有，速来
已经有0人回复
-
求碳酸钠和碳酸氢钠的晶胞结构图或晶体结构图
已经有0人回复
-
求碳酸钠和碳酸氢钠的晶胞结构图或晶体结构图
已经有0人回复
-
江西科技师范大学物理化学课题组接收调剂生，12点开启，速来
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- Jade 晶格常数计算，精修
已经有11人回复
- 用jade 计算晶格常数，一般精算几次比较好？？
已经有6人回复
- 用我的样品的XRD算 晶格常数 晶粒大小
已经有6人回复
- 为何用晶格常数的实验值计算声子？
已经有18人回复
- 关于XRD求晶格常数
已经有9人回复
- 关于优化晶格常数
已经有4人回复
- 晶格常数优化
已经有7人回复
- 晶格常数和能量是这种形式？
已经有3人回复
- 请问如何计算新样品的晶格常数（没有标准卡片）
已经有4人回复
- 几种计算晶格常数的小软件
已经有78人回复
- XRD软件晶格常数的计算
已经有14人回复
- 【请教】关于晶体的晶格常数
已经有4人回复
- 【求助】晶格常数
已经有6人回复
- 【求助】原子替换后晶格常数的改变？？？？
已经有22人回复
- 【求助】怎么计算镁合金的晶格常数？
已经有7人回复
- 【求助】si晶格常数
已经有7人回复
wwyygg0520
新虫 (文坛精英)
头大不怕雨淋
- 应助: 288 (大学生)
- 金币: 30284.8
- 散金: 1544
- 红花: 33
- 沙发: 1
- 帖子: 10045
- 在线: 353.3小时
- 虫号: 1082068
- 注册: 2010-08-25
- 性别: GG
- 专业: 固体无机化学
sun_005楼2012-11-30 10:04:20

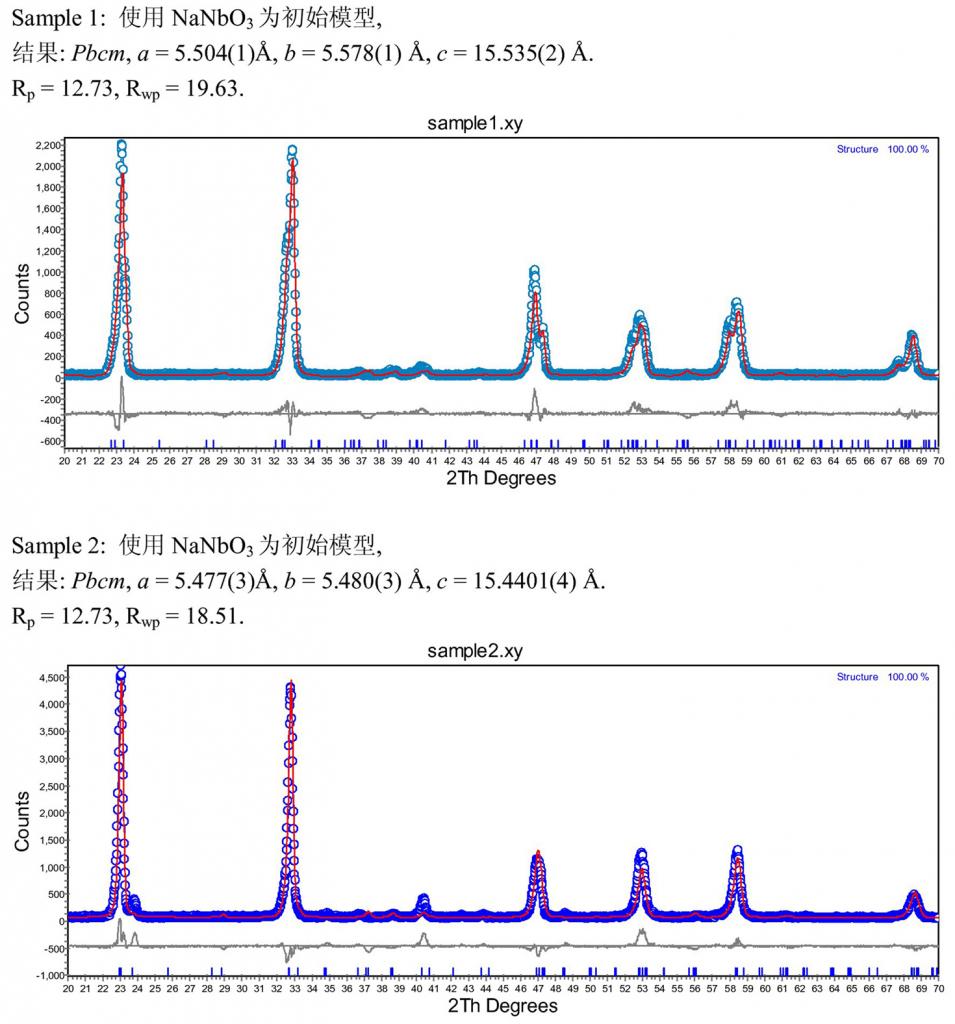

前辈啊，我计算的时候用的原模型铌酸钠的晶格参数a,b,c分别是5.504, 5.568 和15.52（详见7楼）， 发现a和b值随着掺的组分增加（铌酸钠中掺坦）而逐渐接近，在结果讨论的时候想用b/a的比率逐渐趋近与1的这种变化，再结合xrd图来说明样品的正交性逐渐减弱，可以吗？ 18楼2012-12-20 12:44:57
wwyygg0520
新虫 (文坛精英)
头大不怕雨淋
- 应助: 288 (大学生)
- 金币: 30284.8
- 散金: 1544
- 红花: 33
- 沙发: 1
- 帖子: 10045
- 在线: 353.3小时
- 虫号: 1082068
- 注册: 2010-08-25
- 性别: GG
- 专业: 固体无机化学
13楼2012-12-01 21:39:47
262588426
木虫 (著名写手)
- 应助: 26 (小学生)
- 金币: 7031.3
- 红花: 3
- 帖子: 1511
- 在线: 480.2小时
- 虫号: 1165131
- 注册: 2010-12-08
- 性别: GG
- 专业: 金属材料的合金相、相变及
15楼2012-12-02 00:29:19
2楼2012-11-29 22:31:56
luxtal
至尊木虫 (职业作家)
- 应助: 691 (博士)
- 金币: 13883.3
- 红花: 50
- 帖子: 3005
- 在线: 701.3小时
- 虫号: 2014485
- 注册: 2012-09-19
- 专业: 结构化学
3楼2012-11-30 00:18:36
4楼2012-11-30 08:47:59
luxtal
至尊木虫 (职业作家)
- 应助: 691 (博士)
- 金币: 13883.3
- 红花: 50
- 帖子: 3005
- 在线: 701.3小时
- 虫号: 2014485
- 注册: 2012-09-19
- 专业: 结构化学
6楼2012-11-30 10:24:56
谢谢啊，我用MAUD算的时候选择的也是NaNbO3作初始模型，我搜到铌酸钠的四种参考结构，选择了其中较符合的两种，其一就是跟前辈你选的差不多吧，原模型铌酸钠的晶格参数a,b,c分别是5.504, 5.568 和15.52（具体参数见附件铌酸钠1）；后来我发现另外一个铌酸钠的结构（晶格参数a,b,c分别是5.566, 15.520和5.506，见附件铌酸钠2）似乎更符合样品的结果， 所以我就疑惑了，前辈您是怎么确定选来作初始模型的铌酸钠的结构的，每个结构基准晶格参数就不同嘛。
7楼2012-11-30 16:18:51
8楼2012-11-30 17:52:49
wwyygg0520
新虫 (文坛精英)
头大不怕雨淋
- 应助: 288 (大学生)
- 金币: 30284.8
- 散金: 1544
- 红花: 33
- 沙发: 1
- 帖子: 10045
- 在线: 353.3小时
- 虫号: 1082068
- 注册: 2010-08-25
- 性别: GG
- 专业: 固体无机化学
9楼2012-11-30 19:37:32
10楼2012-11-30 20:51:48
