[求助] 关于半电池的充放电

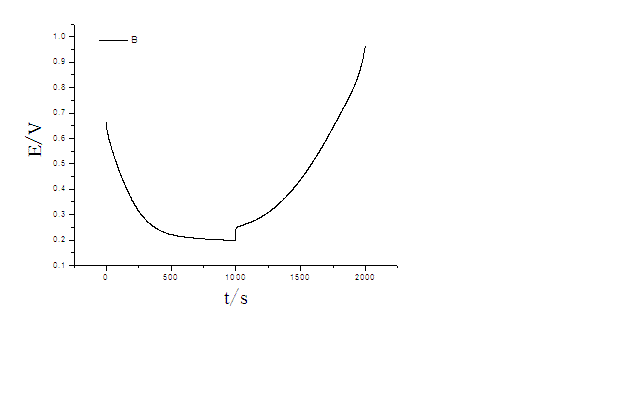

我自己用Autolab做了一个图，但不知道怎么用这个图中的数据来做出文献中的充放电曲线图（电压-容量图）请各位指导指导，我这个图有什么不妥吗？我也不知道用电化学工作站做出的图是不是这个图，我用的是计时电位法。
电压范围设置的是0—1V，电流设置的是-0.5mV和0.5mV，

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
好好学习，好好工作！
1楼 2012-11-24 13:32:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
“电压范围设置的是0—1V，电流设置的是-0.5mV和0.5mV，”
电流设置怎么是是-0.5mV和0.5mV？
赞一下 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
2楼2012-11-24 15:53:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

落落馨欢

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 电池小兵 at 2012-11-24 15:53:34
“电压范围设置的是0—1V，电流设置的是-0.5mV和0.5mV，”
电流设置怎么是是-0.5mV和0.5mV？

打错了，是mA
回复此楼
好好学习，好好工作！
3楼2012-11-24 19:11:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
落落馨欢: 金币+10, ★★★很有帮助, 谢谢！ 2012-11-26 21:04:06
引用回帖:
3楼: Originally posted by 落落馨欢 at 2012-11-24 19:11:30
打错了，是mA...

第1~1000秒对应放电曲线，根据公式Q=It积分，横坐标可将时间t变成电池的放电容量Q
第1001~2000秒(实际对应充电的第1~1000秒)对应充电曲线，根据公式Q=It积分，横坐标可将时间t变成电池的放电容量Q
赞一下 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
4楼2012-11-24 22:06:53
