[交流] 负极石墨的容量怎么测？

大家是怎么测试负极材料容量的，能不能用锂片和石墨做成扣式电池来测？锂片和石墨哪个做正极，哪个做负极呢？我开始把锂片当做负极，但是电池上去都是负压，反过来又只能充电，放不出来。。。

还有一个疑问：各种材料的充放电电压范围是如何确定的，材料自身的嵌锂电位在哪里可以找到呢？我用测正极的制式测石墨（3.0~4.25V）好像不行，放电都是零。。。
回复此楼

» 收录本帖的淘帖专辑推荐

锂电-电化学 锂电资料 好资料 graphene
zp vip 电化学测试

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-03-19 11:10:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

liucheng200883

至尊木虫 (著名写手)
★ ★ ★ ★
dearestayu(金币+1): 谢谢参与
dearestayu: 金币+2, 为什么石墨是5mV~2.0V呢，如何确定这个电压范围的？另外，为什么要两次放电至5mV呢？ 2012-03-19 14:36:47
justinzhao: 金币+1, ECEPI+1, 感谢人心应助~~~ 2012-03-19 14:42:28
用锂片和石墨做成扣式电池来测，锂片做负极，你的负极材料做正极。充放电上，先进行放电，让你的石墨嵌锂，再进行充电，这样就可以测试出你的石墨容量和首次效率了。
测正极的制式测石墨（3.0~4.25V）肯定是不行的。首先对电池进行恒电流放电至5mV，电流为0.1CmA，静置10min，再恒电流放电至5mV，
电流为0.05CmA，静置10min，然后恒电流充电至2.0V，电流为0.1CmA
赞一下(9人) 回复此楼

» 本帖已获得的红花（最新10朵）

godloveshao
2楼2012-03-19 12:58:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

ycyyichuyu

银虫 (小有名气)
★
dearestayu(金币+1): 谢谢参与
首先说一下，任何锂离子电池材料，之所以能充放电就是因为它的“对锂电位”，所以不管怎么样，在组装成半电池的时候，它相对锂片都是“正极”因为它们的对锂电位都是正的。其次，关于电压问题你可以通过测试循环伏安来看这类材料的氧化还原峰和在最高最低电压时的极化程度来判定电压范围，一般来说石墨的测试范围是0~1V，楼主你测的范围一般适用于LMO，三元正极等材料
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

dearestayu
4楼2012-03-20 08:38:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cuiyunjian

铁杆木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
战国时代: 金币+1, 欢迎交流 2012-03-20 10:53:58
工业 有专门的国标测试，是使用半电池测试的，
程序设置：
①静置（10min）
②恒流放电（0.2mA，0.005V）
③静置（10min）
④恒流充电（0.2mA，2.000V）
⑤静置（10min）
赞一下(2人) 回复此楼
8楼2012-03-20 09:51:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

liucheng200883

至尊木虫 (著名写手)
★
战国时代: 金币+1, 欢迎交流 2012-03-20 10:54:31
采用梯度放电，两次放电电流不一样的，这样可以保证石墨嵌入锂离子的量的足够用的，与全电池的恒流恒压充电是一个意思。
赞一下 回复此楼
3楼2012-03-19 15:42:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dearestayu

新虫 (小有名气)
送鲜花一朵
引用回帖:
4楼: Originally posted by ycyyichuyu at 2012-03-20 08:38:45:
首先说一下，任何锂离子电池材料，之所以能充放电就是因为它的“对锂电位”，所以不管怎么样，在组装成半电池的时候，它相对锂片都是“正极”因为它们的对锂电位都是正的。其次，关于电压问题你可以通过测试循环伏 ...

明白了，非常感谢！
回复此楼
5楼2012-03-20 08:50:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dearestayu

新虫 (小有名气)
引用回帖:
3楼: Originally posted by liucheng200883 at 2012-03-19 15:42:51:
采用梯度放电，两次放电电流不一样的，这样可以保证石墨嵌入锂离子的量的足够用的，与全电池的恒流恒压充电是一个意思。

那可以把第二步恒流放电改成5mV恒压放电吗？设置一个比较小的截止电流，完全模仿恒流恒压制式
赞一下 回复此楼
6楼2012-03-20 08:52:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dearestayu

新虫 (小有名气)
引用回帖:
4楼: Originally posted by ycyyichuyu at 2012-03-20 08:38:45:
首先说一下，任何锂离子电池材料，之所以能充放电就是因为它的“对锂电位”，所以不管怎么样，在组装成半电池的时候，它相对锂片都是“正极”因为它们的对锂电位都是正的。其次，关于电压问题你可以通过测试循环伏 ...

如果我这边没有条件测循环伏安曲线，能不能直接在0~5V进行一次大范围充的放电呢？虽然可能因为过充和过放破坏材料结构，但是只要能进行第一次循环就可以通过充放电曲线来找到适合各种材料的电压范围。用一颗电池来试这个范围，其他的电池就知道该怎么设制式了。
赞一下 回复此楼
7楼2012-03-20 08:59:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ycyyichuyu

银虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
战国时代: 金币+1, 欢迎交流 2012-03-20 10:54:43
引用回帖:
7楼: Originally posted by dearestayu at 2012-03-20 08:59:27:
如果我这边没有条件测循环伏安曲线，能不能直接在0~5V进行一次大范围充的放电呢？虽然可能因为过充和过放破坏材料结构，但是只要能进行第一次循环就可以通过充放电曲线来找到适合各种材料的电压范围。用一颗电池 ...

这也是一种办法，但是这样的话建议楼主小电流冲放，这样可以比较明显的看到在哪个大概的范围电池损坏了
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

dearestayu
10楼2012-03-20 10:27:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dearestayu

新虫 (小有名气)
送鲜花一朵
引用回帖:
10楼: Originally posted by ycyyichuyu at 2012-03-20 10:27:39:
这也是一种办法，但是这样的话建议楼主小电流冲放，这样可以比较明显的看到在哪个大概的范围电池损坏了

好的，我试试。谢谢！
回复此楼
11楼2012-03-20 10:35:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ycyyichuyu

银虫 (小有名气)
引用回帖:
11楼: Originally posted by dearestayu at 2012-03-20 10:35:14:
好的，我试试。谢谢！

不客气
回复此楼
12楼2012-03-21 08:11:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zg8833087

银虫 (小有名气)
看帖就回帖 好帖好帖
赞一下 回复此楼
13楼2012-03-27 09:13:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beibeichem

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
7楼: Originally posted by dearestayu at 2012-03-20 08:59:27:
如果我这边没有条件测循环伏安曲线，能不能直接在0~5V进行一次大范围充的放电呢？虽然可能因为过充和过放破坏材料结构，但是只要能进行第一次循环就可以通过充放电曲线来找到适合各种材料的电压范围。用一颗电池 ...

你这个是哪里看到的啊？有没有切实的依据？
赞一下 回复此楼
14楼2012-05-01 21:26:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mgylong

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
交流一下：我装扣式电池的过程，从下到上分别为正极壳，石墨负极极片，隔膜，泡沫镍，负极壳。电解液在放置好隔膜后滴加。充放电测试时截止电压为0.01-2V，倍率是0.1C。LANDCT2001测试系统可以看出比容量
赞一下 回复此楼
15楼2012-06-21 08:50:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xldongcn

专家顾问 (著名写手)
???????:
2?: Originally posted by liucheng200883 at 2012-03-19 12:58:01
???????ī????????????????????????????????????????????????????з?磬??????ī???????г?磬?????????????????ī?????????Ч?????
??????????????ī??3.0~4.25V?????????е? ...

mark一下~
回复此楼
16楼2012-12-30 13:01:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

godloveshao

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
送红花一朵
引用回帖:
2楼: Originally posted by liucheng200883 at 2012-03-19 12:58:01
用锂片和石墨做成扣式电池来测，锂片做负极，你的负极材料做正极。充放电上，先进行放电，让你的石墨嵌锂，再进行充电，这样就可以测试出你的石墨容量和首次效率了。
测正极的制式测石墨（3.0~4.25V）肯定是不行的 ...

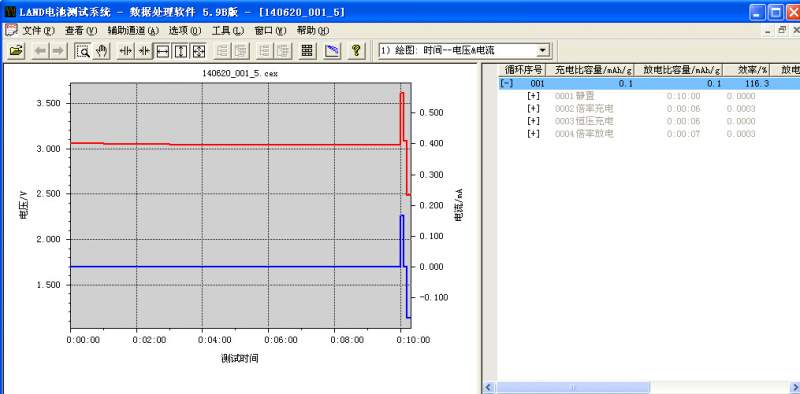

能帮忙解决下我的问题么？刚开始做电池，用石墨：乙炔黑：PVDF 80：10：10 的比例做的浆料涂覆在铜箔上，然后用锂片做负极  做成扣电，用的LAND测试的   但是过了一开始的10分钟静止之后接着就死了，已经做了五六组了，一个成功的都没有，能帮下忙么，急死了
负极石墨的容量怎么测？
赞一下 回复此楼
17楼2014-07-28 22:29:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

livivi580

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
2楼: Originally posted by liucheng200883 at 2012-03-19 12:58:01
用锂片和石墨做成扣式电池来测，锂片做负极，你的负极材料做正极。充放电上，先进行放电，让你的石墨嵌锂，再进行充电，这样就可以测试出你的石墨容量和首次效率了。
测正极的制式测石墨（3.0~4.25V）肯定是不行的 ...

你好，这是石墨测试的首部充放电制度，后面的充放电条件又是分别用多少电流倍率进行测试，还有进行循环性能测试的时候，测试制度又是什么？还是只要测试首部就可以了？谢谢啦
赞一下 回复此楼
18楼2014-11-04 09:59:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
dearestayu9楼
2012-03-20 10:18   回复
引用回帖:
8楼: Originally posted by cuiyunjian at 2012-03-20 09:51:43: 工业 有专门的国标测试，是使用半电池测试的， 程序设置： ①静置（10min） ②恒流放电（0.2mA，0.005V） ③静置（10min） ④恒流充电（0.2mA，2.000V） ⑤静置（10min）

Thx！
