[求助] 有谁见过这种Li离子电池的充放电曲线

如题

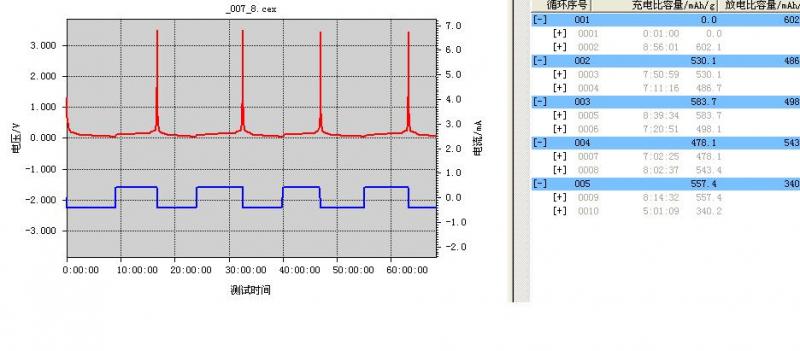

采用半电池测试，我研究的是负极材料，为纯石墨：


充放电压范围：0.02-3.5V，0.2C下测试的
感觉怎么我的曲线是一个脉冲啊？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-06-14 18:08:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

xwzg

新虫 (小有名气)
seagrove: 回帖置顶 2012-06-16 17:34:28

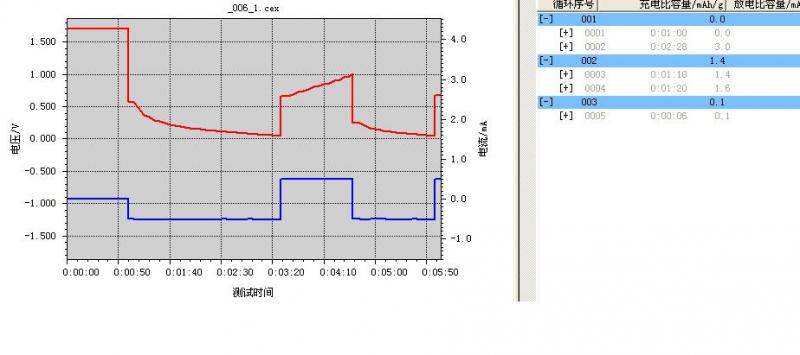

但是当我把充放电压范围设置成0.05-1V时，曲线也是很难看的啊。如下图。而且容量也忒小了吧
赞一下 回复此楼
5楼2012-06-15 10:22:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

东二314

金虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
seagrove: 金币+1, 感谢应助 2012-06-16 17:34:04
0.2C容量怎么会这么大？
你的电压范围设置太宽了，0.05--1.0就可以了
曲线基本正常啊
赞一下 回复此楼
2楼2012-06-14 18:16:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wxb5010

至尊木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
seagrove: 金币+1, 感谢应助 2012-06-16 17:34:17
你这个数据没问题，红色的是电压对时间的曲线，蓝色的是电流对时间的曲线，在放电过程中电流为负值，充电电流为正值，由于是恒流所以电流值稳定，会看起来像脉冲
赞一下 回复此楼
3楼2012-06-14 18:16:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hyhzy1987

铁杆木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
seagrove: 金币+1, 感谢应助 2012-06-16 17:34:38
这个曲线没问题啊 就是楼主的电压设置范围太大了 0.05-3V就够了
赞一下 回复此楼
锂离子电池
4楼2012-06-14 18:27:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xwzg

新虫 (小有名气)
seagrove: 如想与帖子内虫友交流，请选择楼层右下角引用回复 2012-06-16 17:35:03
求帮助啊。
回复此楼
6楼2012-06-15 15:36:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wiican

银虫 (小有名气)

【答案】应助回帖

★
seagrove: 金币+1, 感谢应助 2012-06-18 12:22:57
第一张图挺好的，没什么问题。
倒是第二张图，肯定是电极出问题了，极化有点大，都大于600mV了，所以两次结果不能对比的。还是建议设到1.5V左右就可以了
赞一下 回复此楼
7楼2012-06-17 21:49:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

owetowet

铁杆木虫 (著名写手)

【答案】应助回帖

这不是石墨吗?没问题。
第二个，电极有问题。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
8楼2012-06-17 22:57:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
