24小时热门版块排行榜

查看: 1893  |  回复: 13

guidazht

木虫 (正式写手)

[求助] 请大家看下我同学做的极化曲线是什么情况?

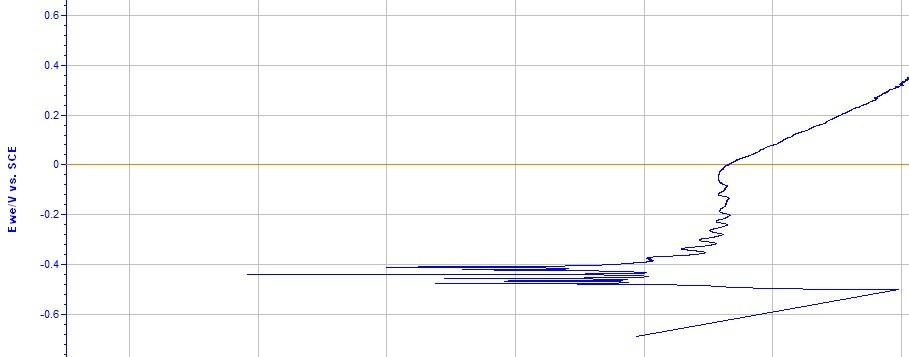

我同学做的316L不锈钢在模拟海水中的腐蚀,参比电极是甘汞电极!请各位虫子看下什么情况?我没找出啥原因!




回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖


感谢参与,应助指数 +1
857688363: 金币+1, 感谢应助 2012-11-21 21:34:11
阴极极化有问题,不是仪器记录有问题,就是电极表面被部分遮掩(析氢不顺畅)。
调整阴极电位的起点,再负一些(从-0.9V开始扫描),或再正一些(从-0.6V开始扫描),看看结果如何。
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-11-21 00:48:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

willto123

金虫 (小有名气)

【答案】应助回帖


感谢参与,应助指数 +1
857688363: 金币+1, 感谢应助 2012-11-21 21:34:20
不锈钢靠表面的钝化膜起到保护作用。但在海水(含氯离子)中,氯离子由于络合作用会破坏钝化膜。阳极极化时,由于膜的破裂(或穿孔)与钝化膜修复交替进行,使电流时大时小,呈现抖动状。
3楼2012-11-21 00:58:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘栓

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
857688363: 金币+1, 感谢应助 2012-11-21 21:34:28
guidazht: 金币+5, ★★★很有帮助, 我让他浸泡时间增加了,效果好多了.. 2012-11-22 11:11:39
我做镀锌钢也出现过类似问题,两个原因,一是可能你的扫描速度过快,导致OCP偏移较大,阴极区跳跃较大。二是体系本身不稳定,钝化膜一直处于溶解--生成状态,应该浸泡时间长一些在测试。
4楼2012-11-21 08:28:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guidazht

木虫 (正式写手)

引用回帖:
4楼: Originally posted by 刘栓 at 2012-11-21 08:28:15
我做镀锌钢也出现过类似问题,两个原因,一是可能你的扫描速度过快,导致OCP偏移较大,阴极区跳跃较大。二是体系本身不稳定,钝化膜一直处于溶解--生成状态,应该浸泡时间长一些在测试。

扫描速度试过了,调小也不行!还是跳跃~·浸泡时间是1h,做出效果也是这样...
5楼2012-11-21 12:00:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guidazht

木虫 (正式写手)

引用回帖:
2楼: Originally posted by Jackcd12 at 2012-11-21 00:48:03
阴极极化有问题,不是仪器记录有问题,就是电极表面被部分遮掩(析氢不顺畅)。
调整阴极电位的起点,再负一些(从-0.9V开始扫描),或再正一些(从-0.6V开始扫描),看看结果如何。

我们用的是法国的EC-lab,去年才买的,应该不会坏吧!工作电极我们用的是环氧塑脂包封的!他说主要是在自腐蚀电位那里和钝化区出现跳跃!刚开始阴极极化是正常的!到了自腐蚀电位那里就开始跳跃了!~
6楼2012-11-21 12:03:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guidazht

木虫 (正式写手)

引用回帖:
3楼: Originally posted by willto123 at 2012-11-21 00:58:23
不锈钢靠表面的钝化膜起到保护作用。但在海水(含氯离子)中,氯离子由于络合作用会破坏钝化膜。阳极极化时,由于膜的破裂(或穿孔)与钝化膜修复交替进行,使电流时大时小,呈现抖动状。

看到金属学报上的文章也没有那么夸张!~他这个太嫁了吧..
7楼2012-11-21 12:04:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guidazht

木虫 (正式写手)

???????:
3?: Originally posted by willto123 at 2012-11-21 00:58:23
??????????????????????á???????????????????У?????????????????????????????????????????????????????????????????????У??????????С????????????

会??会是介??中的???质离??的影??呢
8楼2012-11-21 14:33:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaofenzi2010

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
肯定是电极的表明状态不好,可以多做几组试样,看看效果怎么样
9楼2012-11-21 17:02:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guidazht

木虫 (正式写手)

引用回帖:
9楼: Originally posted by gaofenzi2010 at 2012-11-21 17:02:27
肯定是电极的表明状态不好,可以多做几组试样,看看效果怎么样

做过很多,都是这种情况..
10楼2012-11-21 21:00:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 guidazht 的主题更新
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 328求调剂,英语六级551,有科研经历 +5 生物工程调剂 2026-03-17 9/450 2026-03-21 23:32 by zhujy1982
[考研] 311求调剂 +13 冬十三 2026-03-15 14/700 2026-03-21 22:10 by peike
[考研] 材料求调剂 +5 @taotao 2026-03-21 5/250 2026-03-21 20:55 by lbsjt
[考研] 考研化学学硕调剂,一志愿985 +5 张vvvv 2026-03-15 7/350 2026-03-21 19:23 by ColorlessPI
[考研] 311求调剂 +3 勇敢的小吴 2026-03-20 3/150 2026-03-21 17:40 by ColorlessPI
[考研] 一志愿华中科技大学071000,求调剂 +3 沿岸有贝壳6 2026-03-21 3/150 2026-03-21 10:35 by 暮云清寒
[考研] 306求调剂 +4 chuanzhu川烛 2026-03-18 4/200 2026-03-21 08:25 by laoshidan
[考研] 求调剂 +6 Mqqqqqq 2026-03-19 6/300 2026-03-21 08:04 by JourneyLucky
[考研] 机械专硕299求调剂至材料 +3 kkcoco25 2026-03-16 4/200 2026-03-21 03:52 by JourneyLucky
[考研] 070300化学319求调剂 +7 锦鲤0909 2026-03-17 7/350 2026-03-21 03:46 by JourneyLucky
[考研] 301求调剂 +10 yy要上岸呀 2026-03-17 10/500 2026-03-21 03:14 by JourneyLucky
[考研] 083200学硕321分一志愿暨南大学求调剂 +3 innocenceF 2026-03-17 3/150 2026-03-21 02:35 by JourneyLucky
[考研] 华东师范大学-071000生物学-293分-求调剂 +3 研究生何瑶明 2026-03-18 3/150 2026-03-21 01:30 by JourneyLucky
[考研] 一志愿华南师大 070300(化学)304分求调剂 +3 0703武芊慧雪304 2026-03-18 3/150 2026-03-21 00:48 by JourneyLucky
[考研] 材料专业求调剂 +6 hanamiko 2026-03-18 6/300 2026-03-21 00:24 by JourneyLucky
[考研] 289求调剂 +6 怀瑾握瑜l 2026-03-20 6/300 2026-03-20 20:30 by 学员8dgXkO
[考研] 086500 325 求调剂 +3 领带小熊 2026-03-19 3/150 2026-03-20 18:38 by 尽舜尧1
[考研] 招收调剂硕士 +4 lidianxing 2026-03-19 12/600 2026-03-20 12:25 by lidianxing
[考研] 081700化工学硕调剂 +3 【1】 2026-03-16 3/150 2026-03-19 23:40 by edmund7
[考研] 070300化学学硕求调剂 +6 太想进步了0608 2026-03-16 6/300 2026-03-16 16:13 by kykm678
信息提示
请填处理意见
