[求助] 光刻图形脱离硅片并裂开

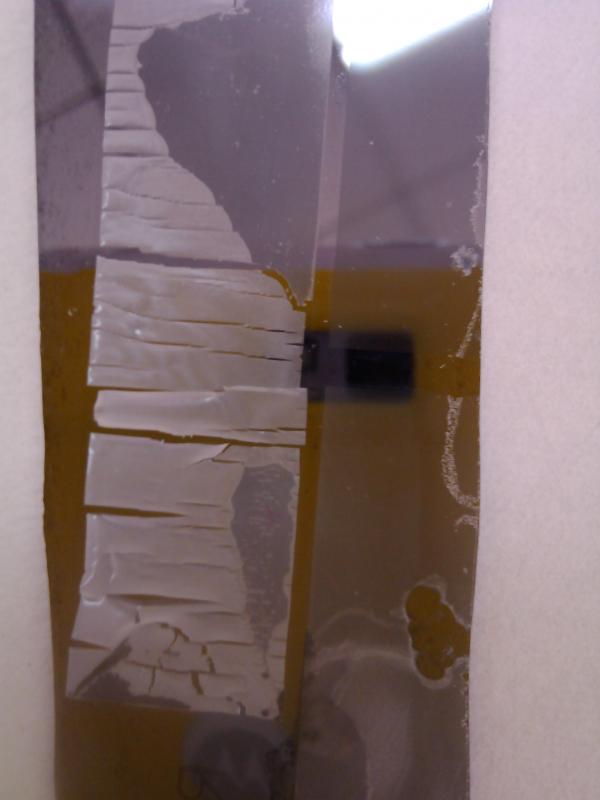

为什么光刻图形脱离了硅片基底，并且一块一块裂开了，同样的参数之前做的没有出现过这种问题，就昨天做的居然变成这个样子了，求助各位大神，有没有遇到过类似情况的兄弟姐妹们。

回复此楼

» 收录本帖的淘帖专辑推荐

yswyx的关于光刻的各种回复

» 猜你喜欢
1楼 2012-11-06 10:02:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yswyx

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
你用的是光刻胶？还是别的材料？
你这个片子，以肉眼可见的情况，真是脏的不得了。各种颗粒和水渍遍布其上啊。
薄膜脱落，和衬底没有清洗干净，以及片子表面没有烘干，有潮气有非常直接的关系。
赞一下(1人) 回复此楼
2楼2012-11-06 14:26:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhanjiang

木虫 (著名写手)
引用回帖:
2楼: Originally posted by yswyx at 2012-11-06 14:26:00
你用的是光刻胶？还是别的材料？
你这个片子，以肉眼可见的情况，真是脏的不得了。各种颗粒和水渍遍布其上啊。
薄膜脱落，和衬底没有清洗干净，以及片子表面没有烘干，有潮气有非常直接的关系。

这个是光刻胶，这个片子之前还是蛮干净的，这是显影之后的情况，显影之后貌似是挺脏的。你说的片子表面没有烘干，是指匀胶之前没有烘干呀。。。。貌似烘干了的。衬底在做实验之前还是蛮干净的。还有没有其他的可能性呀？谢谢你了啊。
赞一下 回复此楼
3楼2012-11-06 14:44:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yswyx

专家顾问 (著名写手)

【答案】应助回帖

我说的是你涂胶之前没有烘干。
衬底在做实验之前很干净？你做particle测试了？你怎么清洗的？
还有，你这用的是啥光刻胶啊，看着相当诡异。
赞一下 回复此楼
4楼2012-11-06 21:15:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhanjiang

木虫 (著名写手)
引用回帖:
4楼: Originally posted by yswyx at 2012-11-06 21:15:29
我说的是你涂胶之前没有烘干。
衬底在做实验之前很干净？你做particle测试了？你怎么清洗的？
还有，你这用的是啥光刻胶啊，看着相当诡异。

哦，涂胶之前烘干没有我现在也不确定了，我后面再做一次实验注意一下这个问题看看。你说的这个particle测试是啥意思呀？我没有做。我是用丙酮超声再加SPM清洗硅片的。这个是SU8胶，我也觉得很诡异，被吓住了。谢谢你，非常感谢。
赞一下 回复此楼
5楼2012-11-06 21:49:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yswyx

专家顾问 (著名写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by zhanjiang at 2012-11-06 21:49:05
哦，涂胶之前烘干没有我现在也不确定了，我后面再做一次实验注意一下这个问题看看。你说的这个particle测试是啥意思呀？我没有做。我是用丙酮超声再加SPM清洗硅片的。这个是SU8胶，我也觉得很诡异，被吓住了。谢谢 ...

几个可能。
1.你做完水虎鱼以后没冲干净，酸雾留在硅片上了。
2.丙酮完了你没做乙醇和去离子水。
3. 涂胶之前没烘干。
4. 没做HMDS。一般硅片有潮气的情况下，SU8的确非常容易脱落，由于SU8是环氧树脂基的，机械性能好，于是就这德行了。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

zhanjiang
6楼2012-11-06 22:05:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

myIDname

木虫 (著名写手)

人民大会堂首席清洁工

【答案】应助回帖

感谢参与，应助指数 +1
我也觉得是衬底的问题，没处理干净。SU８而言，就是工艺参数偏离很多也不见得能出来这样的结果。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

zhanjiang
我们这里有勇敢的人民/荜路蓝缕以启山林/我们这里有无穷的生命/水牛稻米香蕉玉兰花
7楼2012-11-06 23:24:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhanjiang

木虫 (著名写手)
送鲜花一朵
引用回帖:
7楼: Originally posted by myIDname at 2012-11-06 23:24:09
我也觉得是衬底的问题，没处理干净。SU８而言，就是工艺参数偏离很多也不见得能出来这样的结果。

好的，我做实验注意一下，看能不能解决掉这个问题。非常感谢。
赞一下 回复此楼
8楼2012-11-07 08:19:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhanjiang

木虫 (著名写手)
送鲜花一朵
引用回帖:
6楼: Originally posted by yswyx at 2012-11-06 22:05:47
几个可能。
1.你做完水虎鱼以后没冲干净，酸雾留在硅片上了。
2.丙酮完了你没做乙醇和去离子水。
3. 涂胶之前没烘干。
4. 没做HMDS。一般硅片有潮气的情况下，SU8的确非常容易脱落，由于SU8是环氧树脂基的，机 ...

太感谢了，感谢您的热心解答，我下次做实验的时候特别注意一下您说的情况，再看看是什么样的，但愿是由于我操作上的失误引起的，这样比较好解决。目前我还不晓得那个金币咋发放，我先送您一朵鲜花吧。
赞一下 回复此楼
9楼2012-11-07 08:21:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yswyx

专家顾问 (著名写手)
引用回帖:
9楼: Originally posted by zhanjiang at 2012-11-07 08:21:46
太感谢了，感谢您的热心解答，我下次做实验的时候特别注意一下您说的情况，再看看是什么样的，但愿是由于我操作上的失误引起的，这样比较好解决。目前我还不晓得那个金币咋发放，我先送您一朵鲜花吧。...

不客气，给个红花我很开心了，比金币强多了。
赞一下 回复此楼
10楼2012-11-07 16:17:13
