[求助] 孪晶 扩展 形貌

这是工业纯钛10%变形后的孪晶ＥＢＳＤ，交叉的树枝状看起来像是两个变体，但是应该是一个变体吧。可是为什么会出现这两种宽展的生长方式呢？
有没有人遇到过这种情况？
谢谢

New Bitmap Image.jpg
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-10-11 17:18:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

感谢参与，应助指数 +1
应该是两个变体，给出｛0001｝和｛11-20｝极图就可以确定了
赞一下 回复此楼
每天一小步也有新高度
2楼2012-10-11 18:06:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangxiaobai

金虫 (小有名气)
引用回帖:
2楼: Originally posted by comma at 2012-10-11 18:06:25
应该是两个变体，给出｛0001｝和｛11-20｝极图就可以确定了

这才是关键的问题
我看了基体和两个方向的孪晶的｛11-20｝极图公用一个pole
所以我觉得应该是一个变体
但是变体长轴迹线不都是沿着孪生面的投影吗？
和这种channel die 变形方式有关吗？
我的意思是局部应力状态不同？
但是这都是临近产生的阿？
赞一下 回复此楼
3楼2012-10-11 18:40:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

引用回帖:
3楼: Originally posted by wangxiaobai at 2012-10-11 18:40:32
这才是关键的问题
我看了基体和两个方向的孪晶的｛11-20｝极图公用一个pole
所以我觉得应该是一个变体
但是变体长轴迹线不都是沿着孪生面的投影吗？
和这种channel die 变形方式有关吗？
我的意思是局部应力状 ...

你可以测量一下两个片的取向差看看；
channel die应力状态有点关系，但是很间接。
这种变体交叉很常见。
赞一下 回复此楼
每天一小步也有新高度
4楼2012-10-11 19:58:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangxiaobai

金虫 (小有名气)
引用回帖:
4楼: Originally posted by comma at 2012-10-11 19:58:35
你可以测量一下两个片的取向差看看；
channel die应力状态有点关系，但是很间接。
这种变体交叉很常见。...

变体交叉我看个材料里也很常见
但是都是下边这幅图这种情况的 才算是变体交叉吧
第一张图中的情况我还是第一次见到
不过这次晶粒尺寸很大 都在300微米差不多
应该也是有关系的

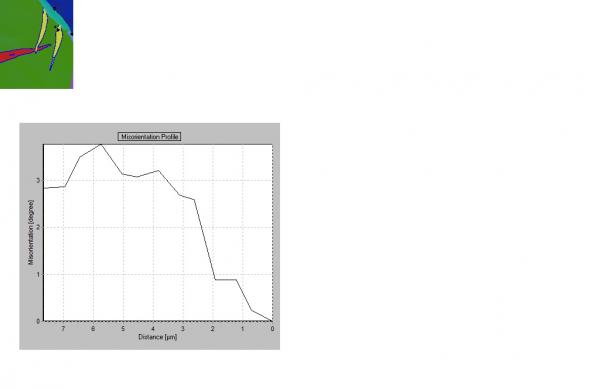

我上边第一幅图中的取向差分布（relative to the first point）如下图

我很困惑。。。

New Bitmap Image.jpg
赞一下 回复此楼
5楼2012-10-11 20:33:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

★ ★ ★ ★ ★
wangxiaobai: 金币+5, ★★★★★最佳答案, 谢谢！ 2013-01-16 22:15:39
引用回帖:
5楼: Originally posted by wangxiaobai at 2012-10-11 20:33:23
变体交叉我看个材料里也很常见
但是都是下边这幅图这种情况的 才算是变体交叉吧
第一张图中的情况我还是第一次见到
不过这次晶粒尺寸很大 都在300微米差不多
应该也是有关系的

我上边第一幅图中的取向差分布 ...

在6个变体中，两变体间是小取向差呈三对；若给变体编号，分别是1-5、3-4、2-6；
也可从两交叉孪晶中脊线间夹角判断是一对小取向差变体。
故此，两者在取向成像图颜色接近，极图极点位置接近。
赞一下(1人) 回复此楼
每天一小步也有新高度
6楼2012-10-11 21:26:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangxiaobai

金虫 (小有名气)
好像明白了
确实两变体的取向在极图上的pole有点儿弥散状
取向有一点变儿
那应该不是同一个变体
应该是一对的
我开始看的时候没用认真想

谢谢！谢谢！太感谢啦！
赞一下 回复此楼
7楼2012-10-12 00:07:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

evil.god

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
是两个变体，从图上看应该是一个变体先形成（从右上角到左下角的那个），另个后形成。两个孪生系、或同一个孪生系的两个变体的斯密特因子很接近，就可能同时看两个变体的孪晶。建议先看与基体的取向差，弄清是什么孪晶，然后直接看孪晶的欧拉角就知道是不是两个变体了。
赞一下 回复此楼
从事钛合金的相变、显微组织调控、变形机理、强韧化及应用等研究
8楼2012-10-12 17:36:47
