应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » QE(Pwscf) » 紧急求助：运行pwscf出现对称性操作警告
北京石油化工学院2026年研究生招生接收调剂公告
443/5返回列表上一页12345下一页
查看: 2352  |  回复: 43
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

刘仕晨

木虫 (正式写手)
引用回帖:
20楼: Originally posted by gemucai at 2012-09-27 08:04:53
看来我总结一下：

1.出现warning: symmetry operation #  3 not compatible with FFT grid，说明晶格类型不匹配，需要改成ibrav=8

2.如果改晶格类型之后，出现warning: symmetry operation #  3 not allowed ...

您好，又要麻烦您了，我在测试ecut和K点的时候遇到了新的问题，我是这样做的，分别设ecut=30 40 50 60 70 80 90 100 110 120,然后在每个ecut值下面慢慢增加K点，但是奇怪的是，在ecut=50 60和70的时候自洽运算会出现对称性操作丢失的警告：
    warning: symmetry operation #  3 not allowed.   fractional translation:
       0.5000000 -0.5000000  0.5000000  in crystal coordinates
     warning: symmetry operation #  4 not allowed.   fractional translation:
      -0.5000000  0.5000000  0.5000000  in crystal coordinates
     warning: symmetry operation #  7 not allowed.   fractional translation:
      -0.5000000  0.5000000 -0.5000000  in crystal coordinates
     warning: symmetry operation #  8 not allowed.   fractional translation:
       0.5000000 -0.5000000 -0.5000000  in crystal coordinates
     warning: symmetry operation # 11 not allowed.   fractional translation:
      -0.5000000  0.5000000 -0.5000000  in crystal coordinates
     warning: symmetry operation # 12 not allowed.   fractional translation:
       0.5000000 -0.5000000 -0.5000000  in crystal coordinates
     warning: symmetry operation # 15 not allowed.   fractional translation:
       0.5000000 -0.5000000  0.5000000  in crystal coordinates
     warning: symmetry operation # 16 not allowed.   fractional translation:
      -0.5000000  0.5000000  0.5000000  in crystal coordinates
我看到小木虫上有说通过增加ecut可以解决，可是为什么30 和40又能跑呢？这个问题怎么解决，我同时贴出我的IN文件：
&CONTROL
                 calculation = 'scf' ,
                restart_mode = 'from_scratch' ,
                      outdir = '/home/liushichen/work/pwscf/tmp/' ,
                  pseudo_dir = '/home/liushichen/tools/codes/espresso-4.3.2/pseudo/' ,
                      prefix = 'CrO2' ,
/
&SYSTEM
                       ibrav = 0,
                         nat = 6,
                        ntyp = 2,
                     ecutwfc = 50 ,
                     ecutrho = 200 ,
                 occupations = 'smearing' ,
                     degauss = 0.02 ,
                    smearing = 'gaussian' ,
                       nspin = 2 ,
   starting_magnetization(1) = 0.5,
                  lda_plus_u = .true. ,
                Hubbard_U(1) = 3,
/
&ELECTRONS
                    conv_thr = 1.0e-10 ,
                 mixing_beta = 0.7 ,
/
CELL_PARAMETERS cubic
     8.350300000    0.000000000    0.000000000
     0.000000000    8.350300000    0.000000000
     0.000000000    0.000000000    5.502600000
ATOMIC_SPECIES
   Cr   52.00000  Cr.pz-hgh.UPF
    O   16.00000  O.pz-hgh.UPF
ATOMIC_POSITIONS crystal
   Cr      0.000000000    0.000000000    0.000000000
   Cr      0.500000000    0.500000000    0.500000000
    O      0.303000000    0.303000000    0.000000000
    O      0.697000000    0.697000000    0.000000000
    O      0.803000000    0.197000000    0.500000000
    O      0.197000000    0.803000000    0.500000000
K_POINTS automatic
  6 6 9   0 0 0
2，第二个问题是：我发现计算结果的out文件中的原子位置的Z方向有移动，但是我没有relax阿，我只是跑的自洽阿，这是为什么，贴出那部分文件：
Cartesian axes

     site n.     atom                  positions (alat units)
         1           Cr  tau(   1) = (   0.0000000   0.0000000   0.0000000  )
         2           Cr  tau(   2) = (   0.5000000   0.5000000   0.3294852  )
         3           O   tau(   3) = (   0.3030000   0.3030000   0.0000000  )
         4           O   tau(   4) = (   0.6970000   0.6970000   0.0000000  )
         5           O   tau(   5) = (   0.8030000   0.1970000   0.3294852  )
         6           O   tau(   6) = (   0.1970000   0.8030000   0.3294852  )
麻烦帮我看下，谢谢！
赞一下 回复此楼
21楼2013-03-27 15:47:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gemucai

木虫 (正式写手)
引用回帖:
21楼: Originally posted by 刘仕晨 at 2013-03-27 15:47:38
您好，又要麻烦您了，我在测试ecut和K点的时候遇到了新的问题，我是这样做的，分别设ecut=30 40 50 60 70 80 90 100 110 120,然后在每个ecut值下面慢慢增加K点，但是奇怪的是，在ecut=50 60和70的时候自洽运算会出 ...

这个正常，不用担心，如果你不涉及到对称性的计算，完全可以忽略。

有个设置，nr1,nr2,nr3分别代表实空间x,y,z方向的FFT网格的格点数，它的大小与ecutrho有关。
如果非要消除这种警告，那么在&system里面设置nr1,nr2,nr3等于1/0.5的倍数，即2的倍数即可。
因为警告是这样的：warning: symmetry operation #  3 not allowed.   fractional translation:
       0.5000000 -0.5000000  0.5000000  in crystal coordinates
就是说，你的实空间FFT网格是奇数，有些原子不能位于FFT网格格点上，他怕会丢失一些平移对称操作给出警告。

至于nr1,nr2,nr3到底取多少，请看输出文件里的FFT grid:后面到底是多少，就取偶数值。
赞一下 回复此楼
22楼2013-03-27 20:46:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘仕晨

木虫 (正式写手)
引用回帖:
22楼: Originally posted by gemucai at 2013-03-27 20:46:54
这个正常，不用担心，如果你不涉及到对称性的计算，完全可以忽略。

有个设置，nr1,nr2,nr3分别代表实空间x,y,z方向的FFT网格的格点数，它的大小与ecutrho有关。
如果非要消除这种警告，那么在&system里面设 ...

那我直接改变ecutrho也是可以的吧，我试着修改过了，在ecut=50和60的时候，把ecutrho改为ecut的8倍可以解决，在等于70的时候改为12倍，可以解决，其他的用默认的4倍就可以，但是手册上说模守恒的势时ecutrho要为ecutwfc的4倍，不知道我改为8倍和12倍的时候影不影响结果，我可能要计算看看。
还有我的第二个问题呢，能帮忙解决下么？谢谢
赞一下 回复此楼
23楼2013-03-27 22:20:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gemucai

木虫 (正式写手)
引用回帖:
23楼: Originally posted by 刘仕晨 at 2013-03-27 22:20:30
那我直接改变ecutrho也是可以的吧，我试着修改过了，在ecut=50和60的时候，把ecutrho改为ecut的8倍可以解决，在等于70的时候改为12倍，可以解决，其他的用默认的4倍就可以，但是手册上说模守恒的势时ecutrho要为ec ...

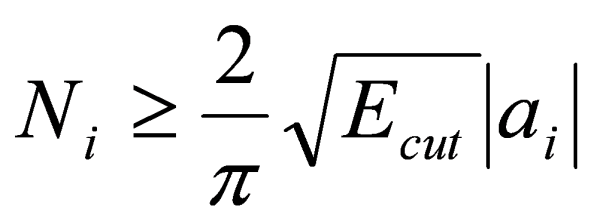

改变ecutrho就会改变nr1,nr2,nr3,它们的关系如下：


因为是不对称的系数0.5，你总有一半的机会能够消除这种警告。

第二个问题，它只不过是给你换了坐标而已，三个方向都以8.3503波尔为单位，其实结构没变。
赞一下 回复此楼
24楼2013-03-28 08:57:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘仕晨

木虫 (正式写手)
引用回帖:
24楼: Originally posted by gemucai at 2013-03-28 08:57:57
改变ecutrho就会改变nr1,nr2,nr3,它们的关系如下：


因为是不对称的系数0.5，你总有一半的机会能够消除这种警告。

第二个问题，它只不过是给你换了坐标而已，三个方向都以8.3503波尔为单位，其实结构没变。...

我在ecut=140的按您的方法试了下，它输出的FFT dimensions: (  64,  64,  45)，我在输入文件里设置了64 64 46，这样就不会有警告了，那么如果我这样设置的话会影响结果么？还有手册上说模守恒的势时ecutrho要为ecutwfc的4倍，那我能设成其他的倍数么，对结果有影响么？
赞一下 回复此楼
25楼2013-03-28 15:50:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gemucai

木虫 (正式写手)
引用回帖:
25楼: Originally posted by 刘仕晨 at 2013-03-28 15:50:40
我在ecut=140的按您的方法试了下，它输出的FFT dimensions: (  64,  64,  45)，我在输入文件里设置了64 64 46，这样就不会有警告了，那么如果我这样设置的话会影响结果么？还有手册上说模守恒的势时ecutrho要为ecu ...

FFT网格取密不会影响结果，肯定是越密就越准确，但是算得也就越慢。
一般都设置成4倍，既然ecutrho=140的话，那么直接把ecutwfc设为35就行了，这样就是4倍了。
赞一下 回复此楼
26楼2013-03-28 16:24:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘仕晨

木虫 (正式写手)
引用回帖:
26楼: Originally posted by gemucai at 2013-03-28 16:24:12
FFT网格取密不会影响结果，肯定是越密就越准确，但是算得也就越慢。
一般都设置成4倍，既然ecutrho=140的话，那么直接把ecutwfc设为35就行了，这样就是4倍了。...

谢谢，我是模守恒的势，所以ecutwfc=140，然后ecutrho=4*ecutwfc，有那个警告出来，我看out文件中，FFT dimensions: (  64,  64,  45)，就按照你的方法输入文件里设置了64 64 46，不过发现结果的out文件中，FFT dimensions: (  64,  64,  48)，它好像会自动帮你调整的是吧，我这样修改对么，把45变成46？
赞一下 回复此楼
27楼2013-03-28 16:44:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gemucai

木虫 (正式写手)
啊，你用的是新版的pwscf?这么智能了
如果换成以前，他会告诉你说nr3设置得不正确，你就要一个个试，现在给你自动调整，挺好的。
有些数字因为约数比较少，开发者可能觉得不太保险，不能保证FFT格点上都有原子，所以尽量使用约数多的数，比如说48的约数有2,3,4,6,8,12,24，而46只有2和23两个约数，所以他把46自动变成了48。

whatever，45改46是没问题的，只会算得更加精确。
赞一下 回复此楼
28楼2013-03-28 16:56:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘仕晨

木虫 (正式写手)
引用回帖:
26楼: Originally posted by gemucai at 2013-03-28 16:24:12
FFT网格取密不会影响结果，肯定是越密就越准确，但是算得也就越慢。
一般都设置成4倍，既然ecutrho=140的话，那么直接把ecutwfc设为35就行了，这样就是4倍了。...

奇怪了，我用ecuwfc=130,ecutrho=4*ecutwfc,这样结果文件中的Dense  grid:    76835 G-vectors     FFT dimensions: (  64,  64,  40)是这样的，总能量为：!    total energy              =    -167.61719836 Ry
那我尝试着在IN 文件中设置了nr1 = 64  nr2 =64  nr3 = 46 ,加大了一点点，nr3之所以写46，是因为写40-46之间都是会警告的，然后发现结果文件中Dense  grid:    76835 G-vectors     FFT dimensions: (  64,  64,  48)，!    total energy              =    -167.61717253 Ry，这个能量反而升高了，我觉得是应该增加了FFT，算的更精确了，应该能量低一点阿？
赞一下 回复此楼
29楼2013-03-28 16:57:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gemucai

木虫 (正式写手)
引用回帖:
29楼: Originally posted by 刘仕晨 at 2013-03-28 16:57:50
奇怪了，我用ecuwfc=130,ecutrho=4*ecutwfc,这样结果文件中的Dense  grid:    76835 G-vectors     FFT dimensions: (  64,  64,  40)是这样的，总能量为：!    total energy              =    -167.61719836 Ry
...

不知道你有没有做过ecut的测试，到最后会有幅度较小的震荡，这是正常的，这时候我们认为它已经收敛。
赞一下 回复此楼
30楼2013-03-28 17:00:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 cj4566 的主题更新
443/5返回列表上一页12345下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 085600材料与化工专硕329 求调剂 +6 额cc 2026-04-06 6/300 2026-04-06 13:30 by cql1109
[考研] 一志愿河北工业大学材料工程，初试344求专硕调剂 +6 15933906766 2026-04-05 6/300 2026-04-06 13:21 by 无际的草原
[考研] 315求调剂 +14 欣喜777 2026-04-04 15/750 2026-04-06 06:25 by houyaoxu
[考研] 一志愿北京化工085600 310分求调剂 +16 0856材料与化工3 2026-04-04 18/900 2026-04-06 01:54 by BruceLiu320
[考研] 计算机11408，286分求调剂 +7 木子念晞 2026-04-05 7/350 2026-04-05 19:02 by chy09050039
[考研] 材料调剂 +13 一样YWY 2026-04-03 14/700 2026-04-05 18:20 by 蓝云思雨
[考研] 282求调剂 +3 aaa车辆 2026-04-01 3/150 2026-04-05 17:03 by yulian1987
[考研] 270求调剂 +9 小杰pp 2026-03-31 11/550 2026-04-05 11:02 by 风雨无晴
[考研] 考研调剂 +6 15615482637 2026-04-04 6/300 2026-04-04 22:43 by yu221
[考研] 一志愿085404，总分291，四级已过，求调剂 +5 阿俊阿俊阿俊 2026-04-04 7/350 2026-04-04 13:23 by 莲菜就是藕吧
[考研] 282求调剂 +20 ycy1201 2026-04-01 22/1100 2026-04-04 00:42 by userper
[考研] 一志愿中国石油大学化学工程323分求调剂 +4 化工专硕323分 2026-04-03 6/300 2026-04-03 22:12 by dongzh2009
[考研] 英一数一408，总分284，二战真诚求调剂 +13 12.27 2026-03-30 15/750 2026-04-03 14:41 by 氮气气气
[考研] 266求调剂 +3 08电气工程 2026-04-03 3/150 2026-04-03 14:05 by 1753564080
[考研] 316求调剂 +14 舟自梗 2026-04-01 18/900 2026-04-03 10:28 by linyelide
[考研] 化学070300-总分378-求调剂 +5 挪椅子的泡泡糖 2026-04-02 5/250 2026-04-02 22:20 by ZXlzxl0425
[考研] 346求调剂 +5 郑诚乐 2026-04-02 5/250 2026-04-02 16:38 by SZW_UJN
[考研] 0710生物学，325求调剂 +3 mkkkkkl 2026-04-01 3/150 2026-04-02 09:48 by Jaylen.
[考研] 303分 0807学硕求调剂 +3 TYC3632 2026-04-01 3/150 2026-04-01 19:24 by lwk2004
[考研] 生物考研337分求调剂 +4 cgxin 2026-03-30 6/300 2026-03-31 14:18 by 记事本2026
信息提示
关闭
请填处理意见
关闭
