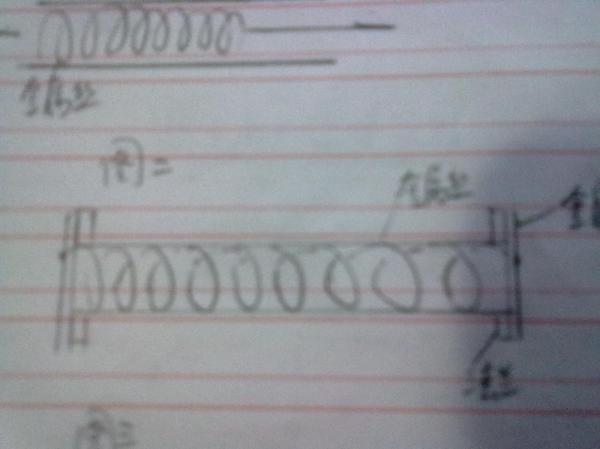

[求助] 这个图怎么画啊，是二维的。。。

就是像弹簧一样的

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
JUSTDOIT
1楼 2012-09-09 21:49:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangyan.hnsq

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你现在画的应该叫三维图吧。二位的用剖视图表示。
赞一下 回复此楼
2楼2012-09-10 08:50:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

y.hunter

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1

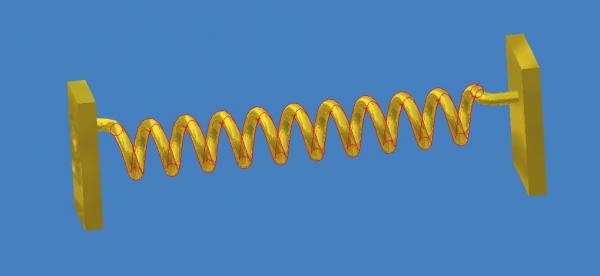

楼主是不是这样的

赞一下(1人) 回复此楼
3楼2012-09-10 13:51:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dearfriend

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
cad绘图里有个螺旋，可以画弹簧
根据命令提示选择合适的圈数和圈高就行，再最后一步选择轴端点就能画出那种图。不然画的就是螺旋了。
赞一下 回复此楼
幸福就是以自己的方式生活
4楼2012-09-11 08:10:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dearfriend

银虫 (小有名气)
引用回帖:
4楼: Originally posted by dearfriend at 2012-09-11 08:10:31
cad绘图里有个螺旋，可以画弹簧
根据命令提示选择合适的圈数和圈高就行，再最后一步选择轴端点就能画出那种图。不然画的就是螺旋了。

http://kuai.xunlei.com/d/GGXTGAUHJPAO?p=130497

如图
赞一下 回复此楼
幸福就是以自己的方式生活
5楼2012-09-11 08:11:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)

优秀版主
引用回帖:
3楼: Originally posted by y.hunter at 2012-09-10 13:51:13
楼主是不是这样的
1d/1f/1972394_1347256273_283.jpg|3

这是用啥软件画的啊？回头学学……
赞一下 回复此楼
泥鳅——也是鱼！！！
6楼2012-09-11 16:55:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

y.hunter

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by qlf_126 at 2012-09-11 16:55:58
这是用啥软件画的啊？回头学学……...

我这个是用inventor画的，其它三维也能行的
赞一下 回复此楼
7楼2012-09-12 12:58:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhlm

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
使用proe、sw或者高版本的cad都可以画出来，就是 个螺旋扫描。。
赞一下 回复此楼
8楼2012-09-12 14:04:13
