[求助] GAMBIT 二维画图中的一个问题

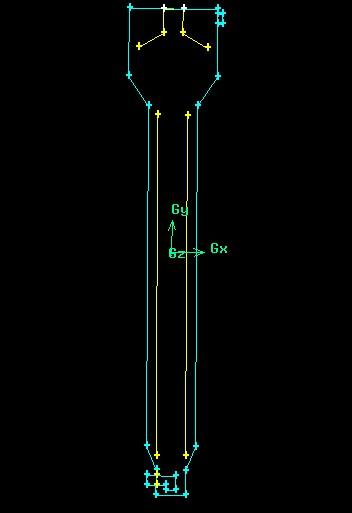

里面的内筒如何处理，上部的倒扣漏斗如何处理

里面的内筒如何处理，上部的倒扣漏斗如何处理
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-07-03 16:11:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-07-04 22:42:32
没看懂你图的意思！你里面的图形怎么没有封闭呢？
赞一下 回复此楼
我要奋斗到底
2楼2012-07-04 08:30:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liaotuo

铜虫 (初入文坛)
内部是内筒，上下没盖子，流体由下部进入，上部流出，内筒就像竖直水管一样
赞一下 回复此楼
3楼2012-07-04 09:05:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liaotuo

铜虫 (初入文坛)
上下都没底，流体要从下部流入上部流出，需要密封吗？
赞一下 回复此楼
4楼2012-07-04 09:06:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liaotuo

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by 5超7 at 2012-07-04 08:30:06
没看懂你图的意思！你里面的图形怎么没有封闭呢？

内部是内筒，上下没盖子，流体由下部进入，上部流出，内筒就像竖直水管一样
实质是流化床，看你以前的贴子，你做过固定床的模拟？做出来了吗
赞一下 回复此楼
5楼2012-07-04 15:34:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★ ★ ★ ★
臭水沟: 金币+2, 谢谢交流~~ 2012-07-04 22:42:49
liaotuo: 金币+3, ★★★很有帮助 2012-07-05 08:16:05
引用回帖:
5楼: Originally posted by liaotuo at 2012-07-04 15:34:06
内部是内筒，上下没盖子，流体由下部进入，上部流出，内筒就像竖直水管一样
实质是流化床，看你以前的贴子，你做过固定床的模拟？做出来了吗...

这样的话，我建议你把里面的线连起来生成一个封闭的面，然后用这个面切整个大面，这样处理好后，划分网格，然后定义边界条件的时候，对里面的不需要用到的边不要定义边界条件，这样fluent里面就会默认为interior，对于需要的边定义相关的边界条件，这样应该就可以了！
赞一下 回复此楼
我要奋斗到底
6楼2012-07-04 21:20:53
