[求助] 请教一个EIS问题

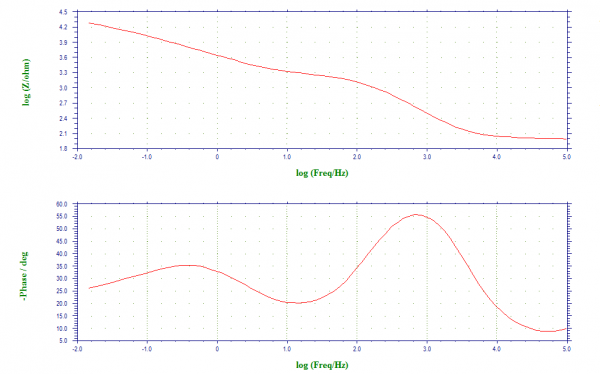

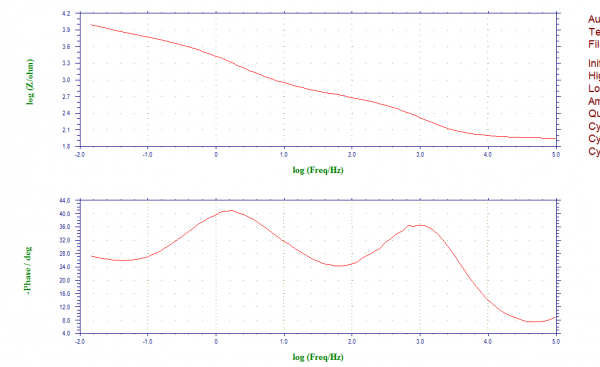

本人做了一种材料，在铁氰化钾的体系中测EIS，发现未处理之前频率-相位角图中只有一个峰，处理之后，出现两个峰，且位置有移动。如图所示（峰这个表述很欠专业，但实在不知道该如何表达，大家见谅）
   高频区对应着Rct，中频区是Warburg阻抗吧，反应出材料的多孔结构？不知道我说的对不对，那峰位置的移动能反应多孔结构的变化么？
    求解，谢谢各位





[ Last edited by sunnykm on 2012-8-29 at 16:14 ]
回复此楼

» 收录本帖的淘帖专辑推荐

电化学测试 测试等

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
不炫耀，不争吵，做一个博学的女子；不空洞，不浮躁，做一个丰盈的女子；即使生命枯竭，亦在优雅中老去。
1楼 2012-08-29 15:57:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
seagrove: 金币+3, ECEPI+1, 鼓励新虫多多应助交流 2012-08-29 19:31:51
你还可以用Nyquist图（Z'-Z'')表示你的处理前后的数据，及阻抗谱图。
高频端容抗弧反映的是氧化还原组分在电极表面发生氧化还原反应的难易程度，圆弧（在Nyquist 图上更容易看）越大，表面电子转移越难，该过程为控制步骤。
至于你的多孔的问题，那要具体分析。
一般而言，反应物到达电极表面交换电子的过程包括：扩散+电子交换过程。当电极表面被绝缘性物质覆盖的程度越大，电极表面的电子交换过程很难发生，Rct很多，它与电极修饰物的微观结构（包括微孔等）有正相关性，但定量分析的话，那还比较复杂。
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-08-29 18:05:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

sunnykm

银虫 (正式写手)
引用回帖:
2楼: Originally posted by Jackcd12 at 2012-08-29 18:05:31
你还可以用Nyquist图（Z'-Z'')表示你的处理前后的数据，及阻抗谱图。
高频端容抗弧反映的是氧化还原组分在电极表面发生氧化还原反应的难易程度，圆弧（在Nyquist 图上更容易看）越大，表面电子转移越难，该过程为控 ...

Nyquist 图上可以看到明显的圆弧，在低频区也有不明显的弧，只是这个低频区的弧不知道分析，如果能说明微孔的变化那就好了，可以作为一个证据
赞一下 回复此楼
不炫耀，不争吵，做一个博学的女子；不空洞，不浮躁，做一个丰盈的女子；即使生命枯竭，亦在优雅中老去。
3楼2012-08-29 19:30:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
如果你有兴趣进一步了解阻抗谱与电极表面几何微结构的关系的话，这里推荐你看一篇中文文章：
  作者：许仲梓
   Tiitle: 水泥混凝土电化学进展—交流阻抗谱理论
   Journal: 硅酸盐学报：1994， 22（2）：173
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2012-08-29 20:45:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黄磊314

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
为什么不用Nyquist 图分析数据的时候？然后可以结合你的物质结构进行模拟
赞一下 回复此楼
5楼2012-08-29 20:56:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunnykm

银虫 (正式写手)
引用回帖:
5楼: Originally posted by 黄磊314 at 2012-08-29 20:56:39
为什么不用Nyquist 图分析数据的时候？然后可以结合你的物质结构进行模拟

Nyquist 图中低频区的弧不是特别明显，如果会模拟那就好了
赞一下 回复此楼
不炫耀，不争吵，做一个博学的女子；不空洞，不浮躁，做一个丰盈的女子；即使生命枯竭，亦在优雅中老去。
6楼2012-08-30 08:44:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunnykm

银虫 (正式写手)
引用回帖:
4楼: Originally posted by Jackcd12 at 2012-08-29 20:45:27
如果你有兴趣进一步了解阻抗谱与电极表面几何微结构的关系的话，这里推荐你看一篇中文文章：
  作者：许仲梓
   Tiitle: 水泥混凝土电化学进展—交流阻抗谱理论
   Journal: 硅酸盐学报：1994， 22（2）：173

谢谢
回复此楼
不炫耀，不争吵，做一个博学的女子；不空洞，不浮躁，做一个丰盈的女子；即使生命枯竭，亦在优雅中老去。
7楼2012-08-30 08:44:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunnykm

银虫 (正式写手)
引用回帖:
4楼: Originally posted by Jackcd12 at 2012-08-29 20:45:27
如果你有兴趣进一步了解阻抗谱与电极表面几何微结构的关系的话，这里推荐你看一篇中文文章：
  作者：许仲梓
   Tiitle: 水泥混凝土电化学进展—交流阻抗谱理论
   Journal: 硅酸盐学报：1994， 22（2）：173

您好，这篇文献我们这里下载不了，如果您有，能不能麻烦您发给我呢
赞一下 回复此楼
不炫耀，不争吵，做一个博学的女子；不空洞，不浮躁，做一个丰盈的女子；即使生命枯竭，亦在优雅中老去。
8楼2012-08-31 11:26:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

你先在网上看这篇文章，如果觉得有必要细读的话，留个接受地方，我再发给你。
http://www.docin.com/p-60144030.html
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
9楼2012-08-31 12:12:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunnykm

银虫 (正式写手)
引用回帖:
9楼: Originally posted by Jackcd12 at 2012-08-31 12:12:24
你先在网上看这篇文章，如果觉得有必要细读的话，留个接受地方，我再发给你。
http://www.docin.com/p-60144030.html

谢谢，谢谢，我下载到了
赞一下 回复此楼
不炫耀，不争吵，做一个博学的女子；不空洞，不浮躁，做一个丰盈的女子；即使生命枯竭，亦在优雅中老去。
10楼2012-09-01 08:06:23
