小弟接触fluent不久，现在想模拟下激光直接照射在铝板上的情况。模型如下，为5mm*5mm*1mm的长方体，边界条件为wall，上表面利用udf编写边界条件，程序参照某论坛，fluent编译无错误
#include "udf.h"
DEFINE_PROFILE(fixed_heat,t,i)
{real xx[ND_ND];
real y,x,z,r;
face_t f;
begin_f_loop(f,t)
{
  F_CENTROID(xx,f,t);
  y=xx[1];
  x=xx[0];
  z=xx[2];
  r=sqrt(x*x+y*y);
    if(z==0&&r<=0.002)
    {F_PROFILE(f,t,i)=100000000;}
    else
     {F_PROFILE(f,t,i)=0;}
}
end_f_loop(f,t)
}
参数设置如下：


不知道我这样做错误在哪，希望高人解答，不胜感激

激活能量方程

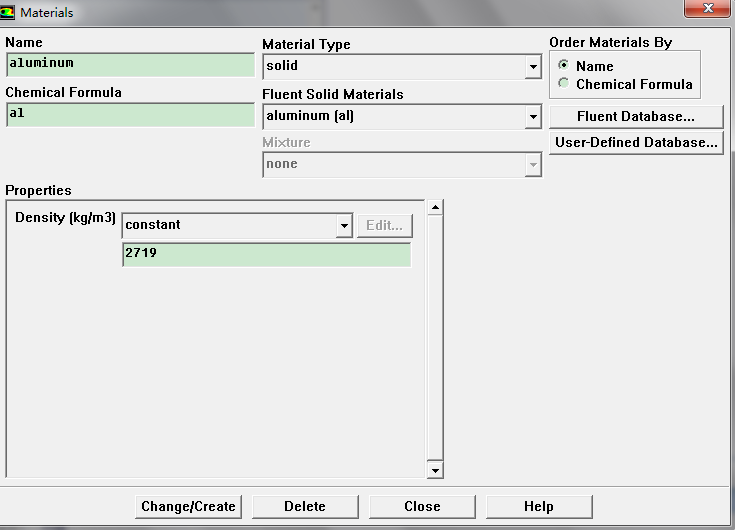

材料设置

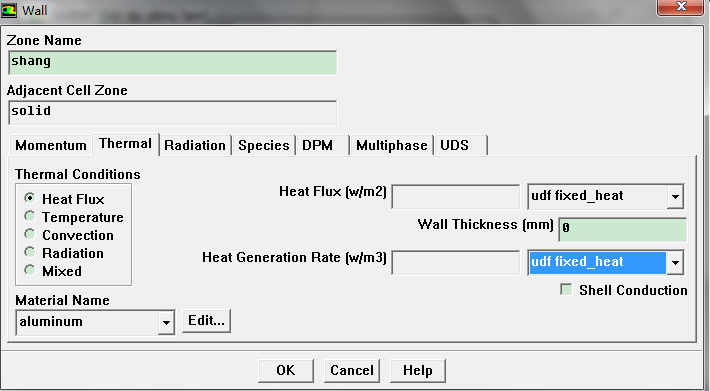

上表面参数

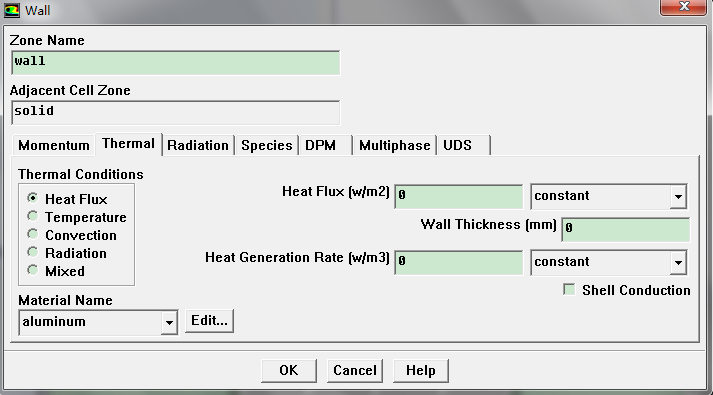

其余wall面设置

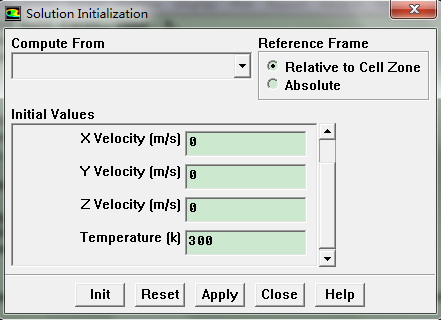

初始化参数

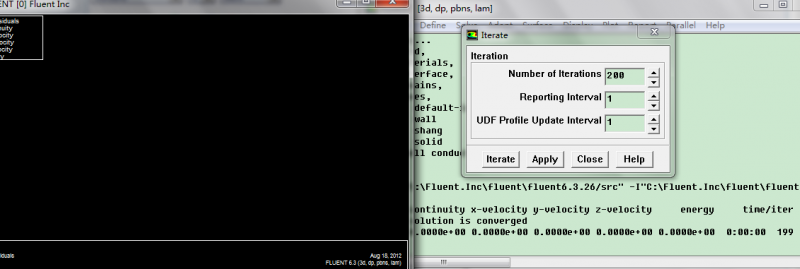

迭代情况，只进行一步，况且无残差曲线图

[ Last edited by andy312500 on 2012-8-18 at 22:09 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-08-18 22:07:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

andy312500

金虫 (小有名气)
老板急催，希望大家帮帮忙。。。。。
赞一下 回复此楼
2楼2012-08-18 22:09:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyctju

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2012-08-20 00:15:18
不应该用heat generation，激光照射应属表面加热
如果你udf给的是热流的话，把udf添加到flux里
赞一下 回复此楼
3楼2012-08-18 22:35:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

andy312500

金虫 (小有名气)
引用回帖:
3楼: Originally posted by gyctju at 2012-08-18 22:35:15
不应该用heat generation，激光照射应属表面加热
如果你udf给的是热流的话，把udf添加到flux里

heat generation不用udf也试过了 模拟不出，你看我前面的操作都对吗？？
赞一下 回复此楼
4楼2012-08-18 23:03:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyctju

金虫 (正式写手)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与！ 2012-08-20 00:15:26
在boundary里要对材料定义为铝
另外，这是纯固定，残差只应该有能量方程的。
赞一下 回复此楼
5楼2012-08-18 23:28:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

andy312500

金虫 (小有名气)
引用回帖:
5楼: Originally posted by gyctju at 2012-08-18 23:28:36
在boundary里要对材料定义为铝
另外，这是纯固定，残差只应该有能量方程的。

boundary材料已经定义了，我迭代的时候残差都没出现，不知道为什么，我上传个cas，data文件吧帮忙看下哪里错了
赞一下 回复此楼
6楼2012-08-19 10:34:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

andy312500

金虫 (小有名气)
引用回帖:
6楼: Originally posted by andy312500 at 2012-08-19 10:34:58
boundary材料已经定义了，我迭代的时候残差都没出现，不知道为什么，我上传个cas，data文件吧帮忙看下哪里错了...

Backup.zip
http://kuai.xunlei.com/d/GRVDUINYXXIS?p=130497
赞一下(1人) 回复此楼
7楼2012-08-19 10:39:30
