[求助] 我的差分电荷密度正常吗？能不能给个提示。谢谢啦！

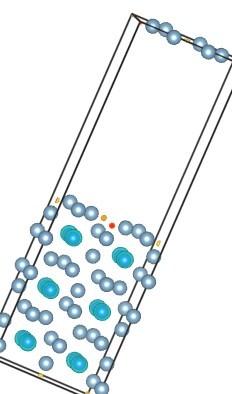

如图1所示的晶胞图，大的为Cu原子，小的为AL原子。
差分电荷密度如图2所示。请问我的电荷密度差的图正常吗？能不能给些提示。谢谢啦！

晶胞

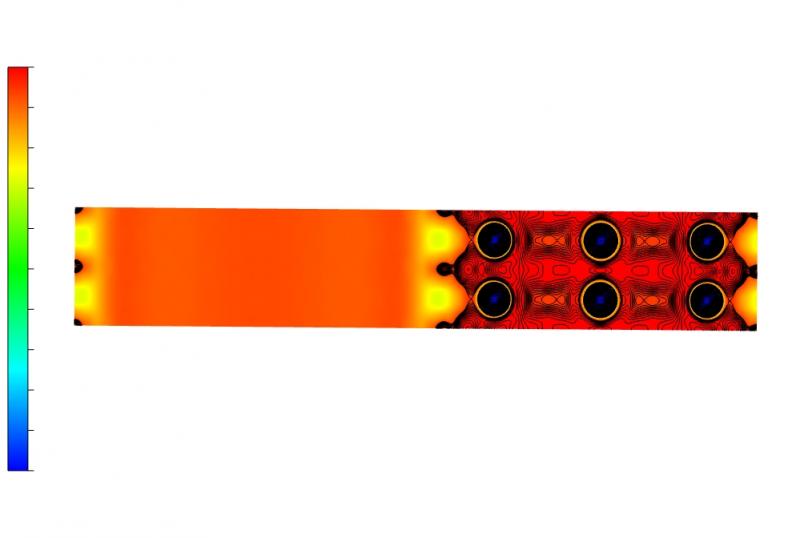

电荷密度差
回复此楼

» 收录本帖的淘帖专辑推荐

VASP

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-06-27 16:36:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

valenhou001

至尊木虫 (职业作家)
★ ★
感谢参与，应助指数 +1
liliangfang: 金币+2, 应助指数-1, 谢谢指教 2012-06-27 20:38:01
似乎不合理。标尺的低端颜色，（你的是蓝色）一般对应着，电荷为负的或最小值，而标尺的顶端颜色（你的是红色）一般对应着电荷为正的或最大值。

你的图显示，真空区域的电荷区域有增加。
赞一下(1人) 回复此楼
3楼2012-06-27 17:49:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

c03185

新虫 (小有名气)
与晶胞对应的截面的电荷密度差图如下：
赞一下 回复此楼
2楼2012-06-27 16:50:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

c03185

新虫 (小有名气)
引用回帖:
3楼: Originally posted by valenhou001 at 2012-06-27 17:49:12
似乎不合理。标尺的低端颜色，（你的是蓝色）一般对应着，电荷为负的或最小值，而标尺的顶端颜色（你的是红色）一般对应着电荷为正的或最大值。

你的图显示，真空区域的电荷区域有增加。

谢谢侯老师的解答。
我不知道计算的电荷密度差结果对不对？请问除了颜色的问题外，电荷的分布有没有不合理的啊？
我看文献里的电荷密度差图，好像是不连续的，没有完整的原子图形。为啥我的Cu原子这么完整啊？
本人刚学，问题比较基础，不好意思啊
赞一下 回复此楼
4楼2012-06-27 18:02:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

valenhou001

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
liliangfang: 金币+1, 谢谢交流 2012-06-27 20:38:12
c03185: 金币+20, ★★★很有帮助 2012-07-08 04:12:13
是你计算的问题。并不是颜色的问题。这些个图里面颜色是根据你计算出来的数据来显示的，它们所指示的信息呈现出你的结果似乎不合理。
赞一下 回复此楼
5楼2012-06-27 18:25:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

c03185

新虫 (小有名气)
引用回帖:
5楼: Originally posted by valenhou001 at 2012-06-27 18:25:01
是你计算的问题。并不是颜色的问题。这些个图里面颜色是根据你计算出来的数据来显示的，它们所指示的信息呈现出你的结果似乎不合理。

不懂阿，请问侯老师我的计算结果怎么不合理？
赞一下 回复此楼
6楼2012-06-27 18:34:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

c03185

新虫 (小有名气)
我对上面3层和下面3层进行的驰豫。这个图是驰豫前后两个CHGCAR求差之后，导入VESTA的结果。谢谢！
赞一下 回复此楼
7楼2012-06-27 18:45:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

valenhou001

至尊木虫 (职业作家)

【答案】应助回帖

★
liliangfang: 金币+1, 谢谢交流 2012-06-27 20:38:22
引用回帖:
6楼: Originally posted by c03185 at 2012-06-27 19:34:28
不懂阿，请问侯老师我的计算结果怎么不合理？...

我前面已经指出了，你的结果显示，真空层区域有电荷增加。这是不合理的。

如果你能对左侧的颜色标尺给出具体的数值的话，可以进一步找出问题所在。
赞一下 回复此楼
8楼2012-06-27 18:49:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

c03185

新虫 (小有名气)
谢谢，侯老师，貌似不是在真空层，是在表面Al的那一层。
赞一下 回复此楼
9楼2012-06-27 18:59:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

c03185

新虫 (小有名气)
引用回帖:
8楼: Originally posted by valenhou001 at 2012-06-27 18:49:42
我前面已经指出了，你的结果显示，真空层区域有电荷增加。这是不合理的。

如果你能对左侧的颜色标尺给出具体的数值的话，可以进一步找出问题所在。...

侯老师，在原图里好像不是在真空层，是在表面AL的那一层。请问能不能再看看啊。麻烦您了
赞一下 回复此楼
10楼2012-06-27 19:00:27
