应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 同一种相为什么会出现不同的形貌
151/2返回列表12下一页
查看: 1800  |  回复: 14
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

luyu0927

新虫 (小有名气)

[交流] 同一种相为什么会出现不同的形貌 已有8人参与

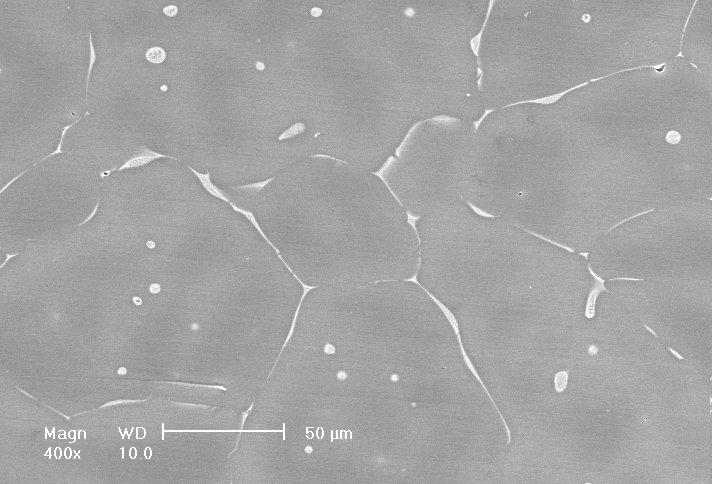

本人的样品中出现Ca2Mg6Zn3相，但是有两种截然不同的形貌，一种是在晶界上的网状形，另一种是在晶界内的球状，我想知道为什么会出现同一种相，而截然不同的形貌。SEM照片在附件上
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-06-03 00:19:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Tony0605

金虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
engle028: 金币+1, 感谢交流 2012-06-03 09:11:21
这个不叫两种不同的相，相的定义为物理、化学性质完全相同、成分相同的均匀物质的聚集态。所以你这个只能说是同一种相分布在不同的位置。一部分扩散到了晶界在晶界处形成网状析出，另一部分没有留在晶体内部呈球状析出。
赞一下(2人) 回复此楼
4楼2012-06-03 09:04:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hapliqiang

木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
engle028: 金币+1, 感谢交流 2012-06-03 21:31:45
楼主照片拍的很清晰，很漂亮！首先比较同意楼上几位的观点，首先晶界由于其窄长的分布和较高的晶界能决定了这种相不可能呈现与晶内相同的形貌，而应该在晶界上析出沿晶界方向的网状析出；其次SEM仅仅是拍摄了一个平面的形貌，在实际晶粒里边这些相在三维方向还有伸展，当然晶界处的相也不会出现这种类似球状新貌，但是应该在三维方向也有一定的形状的。
我的一点点意见，希望对楼主有一定的帮助。
赞一下(2人) 回复此楼
每天进步一点点，自己也会成功的！
6楼2012-06-03 19:50:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

杨哲一

木虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
engle028: 金币+1, 感谢交流 2012-06-03 09:11:10
这好像不能算是两种形貌吧，如果在晶粒内部同时形成了球状及片状或针状第二相，可以算是形成了两种形貌不同的第二相。
楼主这张照片倒好像是晶界形成第二相后开始在晶粒内部也形成第二相。打个比方，有的合金在时效初期，第二相首先在晶界处析出；随着时效时间的延长或者时效温度的提高，晶粒内部也开始出现第二相析出。
赞一下 回复此楼
2楼2012-06-03 00:57:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bodboy

木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
engle028: 金币+1, 感谢交流 2012-06-03 09:11:30
我认为析出形貌与界面能有密切关系。晶内界面能低，晶界界面能与晶界类型有密切关系。
赞一下 回复此楼
安得广厦 大辟寒士
3楼2012-06-03 08:29:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

COXEM

捐助贵宾 (正式写手)

北京驰奔仪器有限公司- G.M &


★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
aishan: 金币+1, 感谢交流 2012-06-03 15:51:38
二维的形态，不能说在晶粒中间的就是在晶粒内部，
赞一下 回复此楼
5楼2012-06-03 13:01:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luyu0927

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 杨哲一 at 2012-06-03 00:57:01
这好像不能算是两种形貌吧，如果在晶粒内部同时形成了球状及片状或针状第二相，可以算是形成了两种形貌不同的第二相。
楼主这张照片倒好像是晶界形成第二相后开始在晶粒内部也形成第二相。打个比方，有的合金在时效 ...

实在不好意思，我没有说明样品的状态。样品是铸态的，没有进行任何的热处理。
赞一下 回复此楼
7楼2012-06-04 19:28:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luyu0927

新虫 (小有名气)
引用回帖:
4楼: Originally posted by Tony0605 at 2012-06-03 09:04:36
这个不叫两种不同的相，相的定义为物理、化学性质完全相同、成分相同的均匀物质的聚集态。所以你这个只能说是同一种相分布在不同的位置。一部分扩散到了晶界在晶界处形成网状析出，另一部分没有留在晶体内部呈球状析 ...

恩，我是认为是同一种相，也确实是同一种相。我想知道为什么会产生这样不同的形貌，呵呵。是跟动力学有关还是为什么额？呵呵
赞一下 回复此楼
8楼2012-06-04 19:29:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luyu0927

新虫 (小有名气)
引用回帖:
5楼: Originally posted by COXEM at 2012-06-03 13:01:45
二维的形态，不能说在晶粒中间的就是在晶粒内部，

恩，呵呵，换种说法，不管是在晶内还是晶界，为什么会出现不同的形貌呢？呵呵，就像是楼上的几位说的，是跟界面能有关吗？晶界的能量高，这是毋庸置疑的，所以在能量高的地方，就更易形成网状的结构吗？呵呵，希望大家能跟我讨论讨论，我觉得有时候这种最基本的问题反而特别容易糊涂。谢谢大家
赞一下 回复此楼
9楼2012-06-04 19:35:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luyu0927

新虫 (小有名气)
引用回帖:
3楼: Originally posted by bodboy at 2012-06-03 08:29:49
我认为析出形貌与界面能有密切关系。晶内界面能低，晶界界面能与晶界类型有密切关系。

你好，你能具体给我解释一下嘛？十分感谢哦，它们之间的密切联系是什么样的联系呢？呵呵
赞一下 回复此楼
10楼2012-06-04 19:36:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 luyu0927 的主题更新
151/2返回列表12下一页
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 346求调剂[0856] +4 WayneLim327 2026-03-16 7/350 2026-03-21 04:02 by JourneyLucky
[考研] 二本跨考郑大材料306英一数二 +3 z1z2z3879 2026-03-17 3/150 2026-03-21 02:29 by JourneyLucky
[考研] 材料 336 求调剂 +3 An@. 2026-03-18 4/200 2026-03-21 01:39 by JourneyLucky
[考研] 296求调剂 +6 www_q 2026-03-18 10/500 2026-03-20 23:56 by JourneyLucky
[考研] 321求调剂 +9 何润采123 2026-03-18 11/550 2026-03-20 23:19 by JourneyLucky
[考研] 290求调剂 +7 ^O^乜 2026-03-19 7/350 2026-03-20 21:43 by JourneyLucky
[考研] 求调剂一志愿南京航空航天大学289分 +3 @taotao 2026-03-19 3/150 2026-03-20 21:34 by JourneyLucky
[考研] 材料学硕297已过四六级求调剂推荐 +11 adaie 2026-03-19 11/550 2026-03-20 21:30 by laoshidan
[考研] 295材料求调剂，一志愿武汉理工085601专硕 +5 Charlieyq 2026-03-19 5/250 2026-03-20 20:35 by JourneyLucky
[考研] 0703化学调剂 ，六级已过，有科研经历 +13 曦熙兮 2026-03-15 13/650 2026-03-20 19:35 by Dream007008
[考博] 申博26年 +3 八6八68 2026-03-19 3/150 2026-03-19 19:43 by nxgogo
[考研] 复试调剂 +4 z1z2z3879 2026-03-14 6/300 2026-03-19 17:18 by fei626-918
[考研] 0703化学调剂 +5 pupcoco 2026-03-17 8/400 2026-03-19 13:58 by houyaoxu
[考研] 一志愿福大288有机化学，求调剂 +3 小木虫200408204 2026-03-18 3/150 2026-03-19 13:31 by houyaoxu
[考研] 085601专硕，总分342求调剂，地区不限 +5 share_joy 2026-03-16 5/250 2026-03-18 14:48 by haxia
[考研] 293求调剂 +11 zjl的号 2026-03-16 16/800 2026-03-18 08:10 by zhukairuo
[考博] 26博士申请 +3 1042136743 2026-03-17 3/150 2026-03-17 23:30 by 轻松不少随
[考研] 326求调剂 +5 上岸的小葡 2026-03-15 6/300 2026-03-17 17:26 by ruiyingmiao
[考研] [导师推荐]西南科技大学国防/材料导师推荐 +3 尖角小荷 2026-03-16 6/300 2026-03-16 23:21 by 尖角小荷
[考研] 304求调剂 +3 曼殊2266 2026-03-14 3/150 2026-03-16 16:39 by houyaoxu
信息提示
关闭
请填处理意见
关闭
