| 查看: 2819 | 回复: 6 | |||
ASXCE铜虫 (小有名气)
|
[求助]
M-T,M-H曲线的分析
|

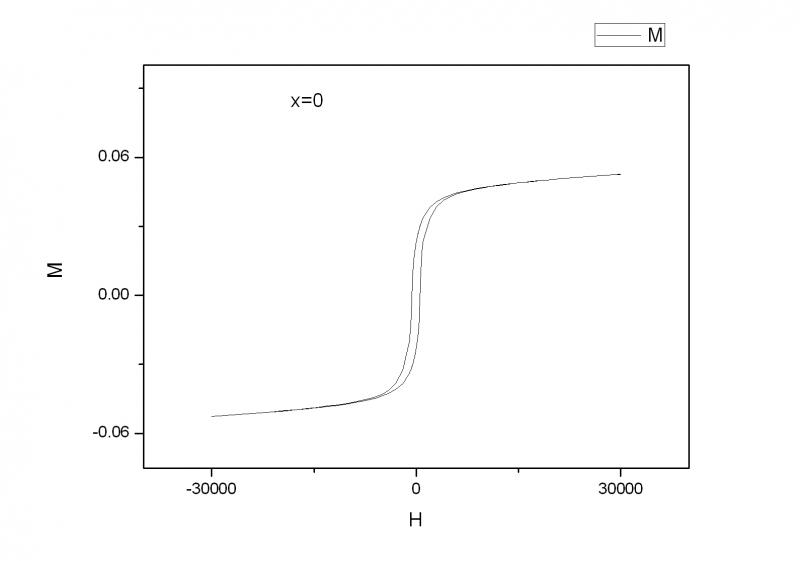

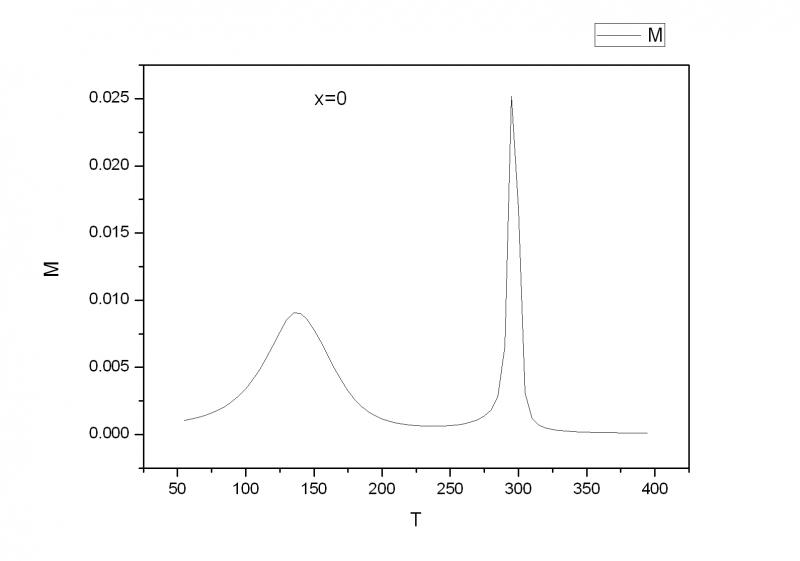

毕业设计要分析NiMnIn系列合金的M-T,M-H曲线。不会啊 求高人指点。给个分析方向。谢谢！  |
回复此楼» 收录本帖的淘帖专辑推荐
 资源 |
» 猜你喜欢
欢迎发来filecode的Mz6后的代码验证其规律
已经有123人回复
-
今天基金会出结果吗？20260819
已经有13人回复
-
时间戳变了，能看出什么问题？
已经有16人回复
-
filecode，4个jtjc了
已经有13人回复
-
为什么余额宝的年化利率越来越低？主要原因有哪些？
已经有5人回复
-
今天放榜没戏了吧
已经有5人回复
-
今天放榜吗？
已经有15人回复
-
filecode=后面第一个是大写字母
已经有12人回复
-
2027广东省杰青
已经有10人回复
-
朋友圈看到的
已经有8人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 同问压力测试曲线如何分析
已经有12人回复
- M-T曲线没有出现居里温度转变点
已经有15人回复
- 磁滞回线的分析
已经有6人回复
- 尖晶石铁氧体纳米材料的合成
已经有6人回复
- M-T 曲线测试加多大磁场？
已经有5人回复
- TG与DSC曲线分析
已经有9人回复
- 审稿人提出的M-H，M-T曲线问题
已经有13人回复
- 急求助M-H磁化曲线分析
已经有4人回复
- 如何分析M-T曲线
已经有12人回复
- 有关震动样品磁强计（VSM）测试的问题
已经有14人回复
- 四氧化三铁纳米颗粒VSM求分析
已经有30人回复
- 反铁磁性物质测出来的磁滞回线应该是什么样的
已经有5人回复
- M-T拟合，居里温度，ZFC和FC
已经有31人回复
- 如何从M-T曲线得到居里温度
已经有12人回复
- 磁性测试结果——磁化率跟温度曲线
已经有18人回复
- T-RFLP数据分析求助？
已经有23人回复
- 【求助】DSC曲线分析
已经有19人回复
- 【求助】求助关于稀磁半导体的M-T曲线分析
已经有7人回复
匿名
用户注销 (小有名气)
- 应助: 12 (小学生)
- 金币: 1200.4
- 散金: 30
- 红花: 2
- 帖子: 300
- 在线: 181.3小时
- 虫号: 0
- 注册: 2010-07-31
- 性别: GG
- 专业: 矿物学(含矿物物理学）
2楼2012-05-30 08:45:20
ASXCE
铜虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 208
- 散金: 6
- 帖子: 182
- 在线: 51.7小时
- 虫号: 1665377
- 注册: 2012-03-05
- 性别: GG
- 专业: 冶金物理化学与冶金原理
3楼2012-05-31 11:50:06
4楼2012-05-31 16:15:19
ASXCE
铜虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 208
- 散金: 6
- 帖子: 182
- 在线: 51.7小时
- 虫号: 1665377
- 注册: 2012-03-05
- 性别: GG
- 专业: 冶金物理化学与冶金原理
5楼2012-06-01 00:17:10
6楼2012-06-01 11:57:54
dongshiyuan
木虫 (著名写手)
- 应助: 19 (小学生)
- 金币: 3592.6
- 散金: 468
- 红花: 30
- 帖子: 1449
- 在线: 142.2小时
- 虫号: 2652989
- 注册: 2013-09-13
- 性别: GG
- 专业: 泌尿系统结构、功能与发育
【答案】应助回帖
|
磁驱形状记忆合金NiMnIn（Co） 本文利用真空电弧炉熔炼了三组多晶NiMnIn(Co)合金：Ni50Mn25+xIn25-x、Ni45Co5Mn25+xIn25-x、Ni42.5Co7.5Mn25+xIn25-x。利用差示扫描量热仪(DSC)、振动样品磁强计（VSM）、X射线衍射仪（XRD）对全金的马氏体转变与磁性能进行了研究，分析了马氏体转变温度的影响因，重点研究了合金成分对马氏体组织形貌的影响及磁场下马氏体逆转变过程中磁性能的变化。 研究结果表明：合金成分与电子浓度对NiMnIn(Co)合金的马氏体转变温度均有很大影响，在本文设计的电子浓度在7.90-8.2范围内的三组合金中均能明显观察到随着In含量的增加合金的马氏体转变温度降低。在对合金的加热和冷却过程中，不仅观察到简单的马氏体转变和马氏体逆转变，还在Ni46Mn41In13合金中观察到中间马氏体的转变和逆转变，即不同结构马氏体间的转变与逆转变。 NiMnIn(Co)合金在室温下均为铁磁性合金，随着In含量的增加合金的铁磁性有减弱的趋势，但Co元素在增加对合金的铁性没有太大影响。施加磁场后，在加热的过程中合金的马氏体逆转变温度较未加磁场时略有升高，并且在逆转变过程中发生了磁性的变化：顺磁性或反铁磁性的马氏体转变为铁性的奥氏体转变成顺磁性的奥氏体。 |
7楼2013-10-30 22:23:09
