应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 测试表征 » 求大神分析DSC图，谢谢！
101/1返回列表
查看: 2731  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zhoudongdaye

银虫 (初入文坛)

[求助] 求大神分析DSC图，谢谢！

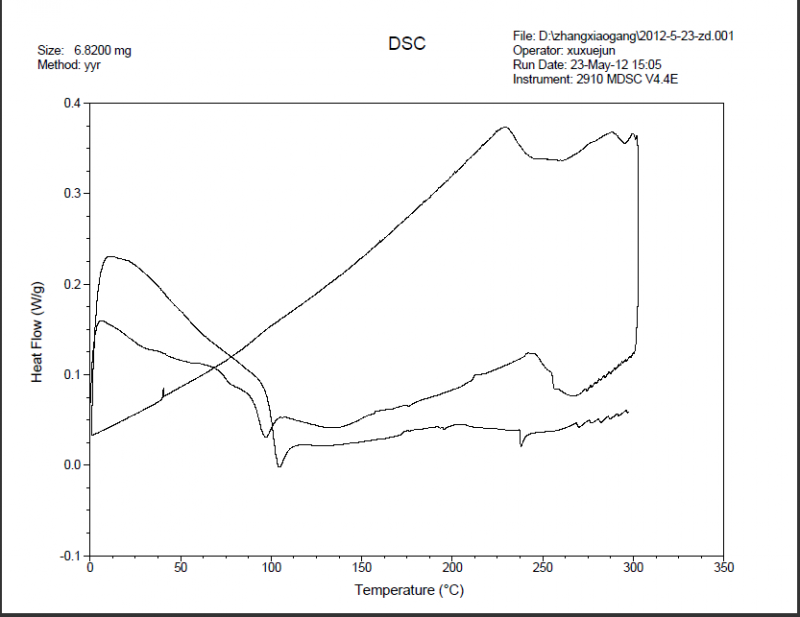

我用逆向ATRP合成PS-Cl大分子引发剂，然后用ATRP接PAN，合成PS-b-PAN嵌段共聚物。然后做DSC，看看结晶情况。测试条件为10ºC/min从0ºC升温到300ºC，然后2ºC/min降温至0ºC，再10ºC升温至300ºC。请众位大神给分析一下，谢谢。

DSC
回复此楼

» 收录本帖的淘帖专辑推荐

DSC热分析

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-05-29 11:22:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoudongdaye

银虫 (初入文坛)
求大神解答啊！！！！！
回复此楼
2楼2012-05-30 15:54:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoudongdaye

银虫 (初入文坛)
求大神分析。。。。
回复此楼
3楼2012-05-31 09:44:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoudongdaye

银虫 (初入文坛)
。。。。
4楼2012-06-02 15:45:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lybwfm232

禁虫 (小有名气)
★ ★
zhoudongdaye: 金币+2, ★有帮助 2012-06-04 15:55:33
本帖内容被屏蔽
5楼2012-06-02 16:03:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴力

银虫 (小有名气)

未知世界

【答案】应助回帖

★ ★ ★
zhoudongdaye: 金币+3, ★有帮助 2012-06-04 15:55:22
聚苯乙烯的玻璃化温度在100度左右，熔点在240度左右，而聚丙烯晴是耐高温的材料。从图中可以看到在100度和240度左右，两次的升温都有吸热峰，在240度附近不太明显，但是可以看到。这两个峰都是聚苯乙烯的特征峰，说明接枝的不是很好。而在冷却的过程中，220度左右有一个放热峰，似乎是有点结晶。
赞一下(1人) 回复此楼
研途风景不错！
6楼2012-06-02 16:56:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoudongdaye

银虫 (初入文坛)
引用回帖:
6楼: Originally posted by 吴力 at 2012-06-02 16:56:31
聚苯乙烯的玻璃化温度在100度左右，熔点在240度左右，而聚丙烯晴是耐高温的材料。从图中可以看到在100度和240度左右，两次的升温都有吸热峰，在240度附近不太明显，但是可以看到。这两个峰都是聚苯乙烯的特征峰，说 ...

请问降温过程中，在200°C和300°C之间的两个峰和两个峰之间的平坦区是什么过程？
赞一下 回复此楼
7楼2012-06-04 15:58:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴力

银虫 (小有名气)

未知世界

【答案】应助回帖

这两个峰可能是两种物质的分别结晶过程，但是峰很平坦，所以结晶不好！
赞一下 回复此楼
研途风景不错！
8楼2012-06-04 16:16:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jy_zq01

铁虫 (初入文坛)

【答案】应助回帖

你这个基线漂移太严重了，从一开始升温到后期峰出现，基本就没有平坦区。有可能是DSC的内炉被污染了，你需要先去咨询一下做DSC的老师，或者问问同样做出来的是不是也像你的基线这么漂移，否则根本没有分析的意义呀。
赞一下 回复此楼
传达满满的正能量
9楼2012-06-04 16:51:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhoudongdaye

银虫 (初入文坛)
引用回帖:
9楼: Originally posted by jy_zq01 at 2012-06-04 16:51:56
你这个基线漂移太严重了，从一开始升温到后期峰出现，基本就没有平坦区。有可能是DSC的内炉被污染了，你需要先去咨询一下做DSC的老师，或者问问同样做出来的是不是也像你的基线这么漂移，否则根本没有分析的 ...

谢谢啊
回复此楼
10楼2012-06-07 08:56:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 zhoudongdaye 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 321求调剂 +3 何润采123 2026-03-18 3/150 2026-03-18 21:27 by li123456789.
[考研] 281求调剂（0805） +6 烟汐忆海 2026-03-16 15/750 2026-03-18 21:12 by Gaodh_82
[考研] 085600材料与化工调剂 324分 +8 llllkkkhh 2026-03-18 8/400 2026-03-18 21:01 by Catalysis25
[考研] 一志愿中国海洋大学，生物学，301分，求调剂 +4 1孙悟空 2026-03-17 4/200 2026-03-18 17:59 by fivewind
[考研] 085600材料与化工 +5 安全上岸！ 2026-03-16 5/250 2026-03-18 15:33 by cmz0325
[考研] 297求调剂 +8 戏精丹丹丹 2026-03-17 8/400 2026-03-18 14:30 by laoshidan
[考研] 070300化学319求调剂 +6 锦鲤0909 2026-03-17 6/300 2026-03-18 13:22 by Iveryant
[考研] 288求调剂，一志愿华南理工大学071005 +4 ioodiiij 2026-03-17 4/200 2026-03-18 12:36 by Linda Hu
[考研] 293求调剂 +11 zjl的号 2026-03-16 16/800 2026-03-18 08:10 by zhukairuo
[考博] 26博士申请 +3 1042136743 2026-03-17 3/150 2026-03-17 23:30 by 轻松不少随
[基金申请] 被我言中：新模板不强调格式了，假专家开始管格式了 +4 beefly 2026-03-14 4/200 2026-03-17 22:04 by 黄鸟于飞Chao
[考研] 材料与化工求调剂 +6 为学666 2026-03-16 6/300 2026-03-17 20:15 by peike
[考研] 药学383 求调剂 +3 药学chy 2026-03-15 4/200 2026-03-16 20:51 by 元子^0^
[考研] 机械专硕325，寻找调剂院校 +3 y9999 2026-03-15 5/250 2026-03-16 19:58 by y9999
[考研] 304求调剂 +5 素年祭语 2026-03-15 5/250 2026-03-16 17:00 by 我的船我的海
[考研] 304求调剂 +4 ahbd 2026-03-14 4/200 2026-03-16 16:48 by 我的船我的海
[考研] 材料与化工 323 英一+数二+物化，一志愿：哈工大 本人本科双一流 +4 自由的_飞翔 2026-03-13 5/250 2026-03-14 19:39 by hmn_wj
[考研] 311求调剂 +3 冬十三 2026-03-13 3/150 2026-03-13 20:41 by JourneyLucky
[考研] 材料301分求调剂 +5 Liyouyumairs 2026-03-12 5/250 2026-03-13 14:42 by JourneyLucky
[考研] 一志愿山大07化学 332分 四六级已过 本科山东双非 求调剂！ +3 不想理你 2026-03-12 3/150 2026-03-13 14:18 by JourneyLucky
信息提示
关闭
请填处理意见
关闭
