[求助] 急急急，哪位大神帮忙分析一下透镜图~~看不懂~汗一个先

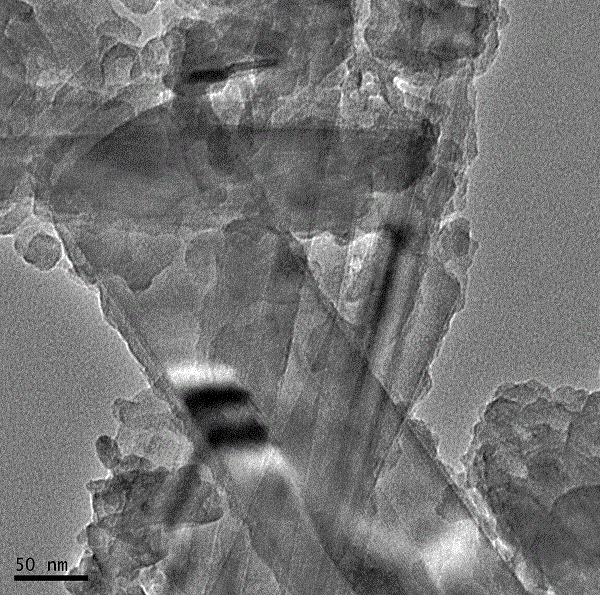

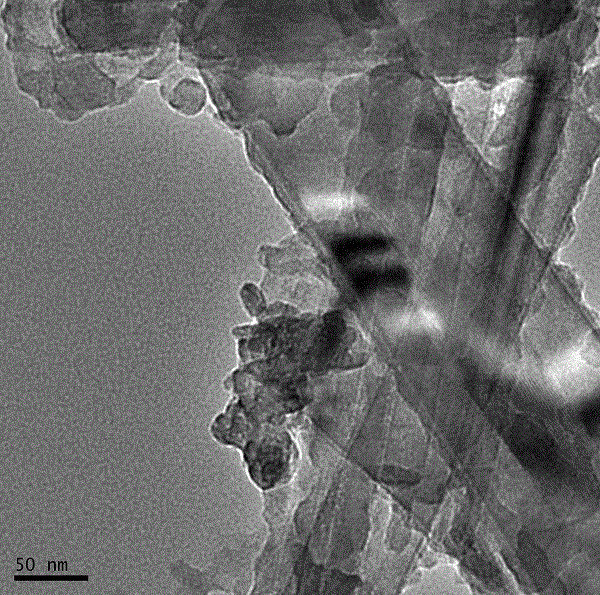

帮室友求助~~她主要做导电聚合物与正极材料复合，昨天拿到了材料的透镜图。可是我们完全看不懂……，无奈
~~~~(>_<~~~~ 恳请哪位大神百忙之中帮忙看一下，不胜感激ing……！！！
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 4-8.jpg
    • 2012-03-29 18:45:54, 1.77 M

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-03-29 18:47:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

molly0711

木虫 (正式写手)
图中的材料就是一个层状结构的正极材料与吡咯单体，加入掺杂剂、引发剂，原位聚合制成的。前几天寄去别人给做的TEM（仪器型号不知），发回的图片就如此…
赞一下(1人) 回复此楼
5楼2012-03-30 09:38:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwwhww

铜虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
qiqiqiqi: 金币+1, 回答的很具体 再接再励 鼓励积极回贴 2012-03-30 09:45:18
molly0711: 金币+2, ★★★很有帮助 2012-03-31 16:56:41
根据图来看，聚吡咯基质为片状，不知道你掺杂的东西是什么，从图上什么也看不出来，同时没有高分辨（聚合物估计也没有），没有电子衍射，即使是非晶，电子衍射也是有光晕的。仔细做做吧，这个图基本不说明什么问题
赞一下(1人) 回复此楼
7楼2012-03-30 09:42:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

molly0711

木虫 (正式写手)
请路过的顶下吧，别让它沉了~
赞一下 回复此楼
2楼2012-03-29 21:59:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

农夫言论

铁杆木虫 (正式写手)
★
蒋青松: 金币+1, 鼓励交流 2012-03-30 08:10:30
预期想观察到什么，我看到的是类似碳纳米管的结构，尺寸从几十纳米到100多纳米，你的是什么材料。介绍一下，要不然无从下手。
赞一下 回复此楼
3楼2012-03-29 23:14:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianqiansd

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
基本的东东介绍下啊，不然别人怎么好解答了
赞一下 回复此楼
付出才有回报
4楼2012-03-30 08:41:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

molly0711

木虫 (正式写手)
有类似文献只放了SEM图，作者说能达到包覆的效果。
我觉得要是包覆的话，TEM应该更能说明问题。可是看到图后……
赞一下 回复此楼
6楼2012-03-30 09:39:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

molly0711

木虫 (正式写手)
引用回帖:
7楼: Originally posted by wwwhww at 2012-03-30 09:42:38:
根据图来看，聚吡咯基质为片状，不知道你掺杂的东西是什么，从图上什么也看不出来，同时没有高分辨（聚合物估计也没有），没有电子衍射，即使是非晶，电子衍射也是有光晕的。仔细做做吧，这个图基本不说明什么问题

十分感谢~
回复此楼
8楼2012-03-30 11:57:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

农夫言论

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
molly0711: 金币+8, ★★★很有帮助 2012-03-31 16:56:24
六楼所说的仔细做做是指在这个放大倍数下做一些衍射方面的表征，看看有没有衍射斑点和非晶环，建议拍几组衍射图，然后选取条状区域边缘和中间部分拍些高分辨的图片，确定包覆情况和聚合方面的信息。
赞一下 回复此楼
9楼2012-03-31 10:22:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyao.520

金虫 (正式写手)
他这个电镜做的可不怎么好啊。应该不同的倍数都做下。你本人最好自己做。别人不知道你要得到什么东西
赞一下 回复此楼
10楼2012-04-01 13:22:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
