| 查看: 2133 | 回复: 11 | |||||
kakabala新虫 (正式写手)
|
[交流]

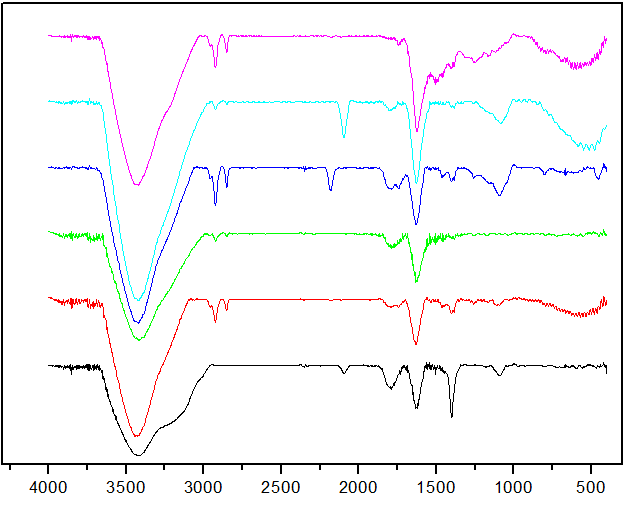

请大家帮我分析一下不同处理方法得到的纳米金刚石的红外谱图。我看懵了~~~~~ 已有2人参与
|
||||
如题：最下面的是纯ND，未经过处理。 [ Last edited by kakabala on 2012-5-28 at 13:36 ] |
回复此楼» 收录本帖的淘帖专辑推荐
 我淘我乐 | 纳米金刚石 |
» 猜你喜欢
武汉纺织大学化工学院官方群-院士团队招生-学生自由度高-10余名学生赴985海外深造
已经有0人回复
-
南昌航空大学蒋华麟教授课题组招收化学、环境、碳达峰碳中和及相关专业硕士信息
已经有0人回复
-
金属材料论文润色/翻译怎么收费?
已经有105人回复
-
湖北师范大学复试调剂
已经有0人回复
-
武汉纺织大学_化工学院官方调剂群-院士团队招生-学生自由度高-每届发展好
已经有0人回复
-
河北大学无机化学专业招收调剂生
已经有0人回复
-
济南大学国家优青课题组 2026 调剂招生来啦
已经有0人回复
-
武汉纺织大学_化学院官方调剂群-院士团队招生-学生自由度高发展好-欢迎各位同学
已经有0人回复
-
河北大学 材料与化工 硕士招收调剂
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 请大家帮助看看这张图
已经有3人回复
- 关于羧基化纳米金刚石的团聚问题
已经有5人回复
- 大家帮我看看这样的电镜照片是壳聚糖纳米粒吗
已经有36人回复
- 【紧急求助】请大家帮我分析两张红外是什么物质吧，急着开发产品啊
已经有5人回复
- 氧化石墨烯的XRD图谱怎么是这样的啊 大家帮忙看一下
已经有10人回复
- 能谱分析结果：帮我看看能否说明有腐蚀发生吧～！
已经有3人回复
- 用高猛酸钾氧化
已经有6人回复
- 帮看看红外谱图
已经有19人回复
- 纳米材料团聚 如何解决？
已经有7人回复
- 请大家帮我分析一下，我是不是碰到骗子了？急！！！
已经有37人回复
- 帮忙看看这个红外谱图
已经有3人回复
- 请各位帮我看看，做出来的银纳米是这种吸收谱线，实际结构会是什么样 谢谢各位
已经有9人回复
- 弱弱地问一句，大家口中的APL杂志全称是什么？
已经有12人回复
- 问30 微米 thick polypropylene spacer是什么？
已经有3人回复
- 这是我做的金纳米颗粒，一种新的结构，大家帮忙分析SEM图，看一下这是什么形状
已经有28人回复
- 碳管酸化后的红外图，大家帮忙分析下吧！！
已经有10人回复
- 请教：聚氨酯如何做红外光谱？
已经有20人回复
- 纳米金刚石颜色-灰色和黑色
已经有8人回复
- 请大家帮我分析BET曲线
已经有3人回复
- 【请教】大家帮我看看这种薄膜样品的截面SEM照片是怎么获得的，谢谢了
已经有18人回复
- 【求助】金刚石薄膜的拉曼光谱分析
已经有9人回复
- 【分享】刚看到chemical reviews的中国人新作
已经有8人回复
- 【求助】大家帮我分析一下
已经有14人回复
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
tt.yao: 回帖置顶 2012-05-28 19:06:18
tt.yao: 金币+2, 谢谢交流 2012-05-28 19:07:00
小木虫: 金币+0.5, 给个红包，谢谢回帖
tt.yao: 回帖置顶 2012-05-28 19:06:18
tt.yao: 金币+2, 谢谢交流 2012-05-28 19:07:00
| 纯净的纳米金刚石在3800-1380之间有强烈的光吸收，在2000处吸收最大，若纯在N杂质，会在1100-1400件出现有关N的吸收峰。由于纳米金刚石的纳米特性，它表面会含有大量的表面分子基团。一般的纳米金刚石除了与金刚石有关的吸收峰外，还会再3430-3450间出现宽吸收峰，以及在1730-1790出现吸收带；分别对应羟基和羧基的伸缩振动。由于不知楼主的纳米金刚石制备方法为何，暂且以轰爆法为准。1282处会有A心Ia型金刚石的吸收线，但会由于纳米尺寸效应发生小小的便宜；1134处的吸收峰是Ib型金刚石的本征峰，可以通过两峰强度比较粗略得出两种金刚石含量之比。3420左右和1630左右的峰为水的羟基振动和水分子的弯曲振动峰，说明样品表面吸附了空气中的水分子，2930,2857为CH2的反对称和对称振动峰，从楼主的图上看黑色线物质无该峰代表其比较纯净不含碳氢化合物。但是1788处有明显的羰基振动峰说明可能表面同样吸附有二氧化碳。 以上为个人做纳米金刚石得到的总结 希望对你有帮助。 |
» 本帖已获得的红花（最新10朵）
kakabala
3楼2012-05-28 14:36:20
5楼2012-05-28 15:23:37
 |
2楼2012-05-28 14:02:03
kakabala
新虫 (正式写手)
- 应助: 8 (幼儿园)
- 金币: 1645.8
- 散金: 38
- 红花: 8
- 帖子: 702
- 在线: 141.1小时
- 虫号: 1167328
- 注册: 2010-12-11
- 性别: MM
- 专业: 高分子合成化学
4楼2012-05-28 15:07:04
kakabala
新虫 (正式写手)
- 应助: 8 (幼儿园)
- 金币: 1645.8
- 散金: 38
- 红花: 8
- 帖子: 702
- 在线: 141.1小时
- 虫号: 1167328
- 注册: 2010-12-11
- 性别: MM
- 专业: 高分子合成化学
6楼2012-05-28 15:36:45
7楼2012-05-28 15:59:15
8楼2012-05-28 16:00:59
kakabala
新虫 (正式写手)
- 应助: 8 (幼儿园)
- 金币: 1645.8
- 散金: 38
- 红花: 8
- 帖子: 702
- 在线: 141.1小时
- 虫号: 1167328
- 注册: 2010-12-11
- 性别: MM
- 专业: 高分子合成化学
9楼2012-05-28 16:09:26
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
1625左右的峰 最后那个ND原料也是有那个峰的 而且处理之后强度和之前没有变化，这个峰确实说明不了问题，因为买来的纳米金刚石表面肯定会吸附水，建议做红外之前一直是真空干燥箱保存的，制样时用红外灯多照射一段时间。我看的文献在氧化后1700-1800的羰基峰都是会增加的。 分散性的问题 跟表面基团虽然有关系，但是我觉得王水处理后的分散性好更可能是因为这种处理有更好的解团聚效果，以纳米金刚石的尺寸，出现分散性问题主要是有由团聚的原因。 单从羧基含量来说，氧化效果的确不是很好。 不用高锰酸钾的话 浓硫酸和浓硝酸处理吧 这个比较安全。 综上所述的话 我觉得分散性对于金刚石这种极易团聚的纳米材料不能成为其表面基团多少的定性原因，还得通过表征来得到。 额 你是我师姐 我还是小弟 呵呵。 书没有电子版的吧 我是买的。 空气氧化 可以用含氧量不同的空气在不同温度下氧化 见过有关的文章你可以找一下。 |
10楼2012-05-28 16:33:26
10
