[求助] ansys如何查看材料的应力应变关系图和shell181单元的层角

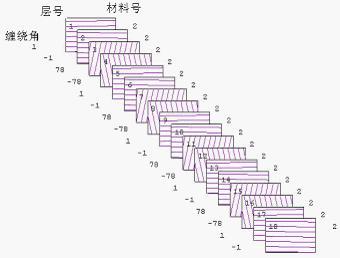

ansys新手。请问材料的应力应变关系图能在ansys里显示出来吗,如何操作?另外,我使用了shell181单元,10层,能在ansys里显示出来那种很形象的图片(我不知道叫什么),附图是我从别人的文献里截图接下来的,我想知道如何在ansys里显示出来。求指点

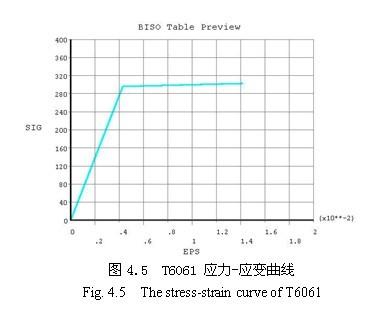

应力应变图



回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

丰富的经历和适时的总结才能磨砺出人生智慧
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

machinery

铜虫 (小有名气)

★ ★
xiegangmai: 金币+2, 鼓励分享解决经验,金币奖励! 2012-05-29 22:57:52
终于解决了,在此感谢师兄给我的帮助。
Preprocessor——Material Props——Material Models,点击要显示应力应变关系的材料编号下的强化模型,在弹出来的对话框中点击右下角的graph。最后PlotCtrls——hard copy——to file进行存图。
丰富的经历和适时的总结才能磨砺出人生智慧
2楼2012-05-29 14:51:40
