[求助] 关于电荷密度分矢量设置问题

大家好,我现在在画六角立方晶系（110）{（四个指数是（11-20））}平面的2D电荷密度，但是不知道如何设置:e1(1)=?  e1(2)=?,e1(3)=?. e2(1)=?  e2(2)=?,e2(3)=?  ,我看了一下例子，立方晶系设置 :e1(1)=1， e1(2)=1, e1(3)=0；e2(1)=0， e2(2)=0, e2(3)=1，六角晶系（纤锌矿）应该和这个不一样吧，请大家帮帮忙解决一下，这几天有写着急，谢谢了。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
什么时候能算完！！！！
1楼 2012-05-23 08:57:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

iamikaruk

木虫 (著名写手)
★ ★
franch: 金币+2, 谢谢回帖交流 2012-05-23 13:22:32
六角立方？应该是六角吧？
e1是指晶面法向，e2是指平面上x或y轴对应的晶向吗？
那应该可以用e1=(110)/e2=(001)，四指数是e1=(11-20)/e2=(0001)
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

hanyanli0475
[img]http://osu.ppy.sh/stat2/iamikaruk-0.png[/img]
2楼2012-05-23 09:12:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

hanyanli0475

铜虫 (小有名气)
送鲜花一朵
引用回帖:
2楼: Originally posted by iamikaruk at 2012-05-23 09:12:13:
六角立方？应该是六角吧？
e1是指晶面法向，e2是指平面上x或y轴对应的晶向吗？
那应该可以用e1=(110)/e2=(001)，四指数是e1=(11-20)/e2=(0001)

谢谢您的回答，您可以具体说一下，e1(1)=?  e1(2)=?,e1(3)=?. e2(1)=?  e2(2)=?,e2(3)=? ，对六角怎么填写呢？

对了，您得应助，我才能给你金币哦，呵呵！
赞一下 回复此楼
什么时候能算完！！！！
3楼2012-05-23 10:15:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iamikaruk

木虫 (著名写手)
★ ★
franch: 金币+2, 谢谢回帖交流 2012-05-23 13:22:45
引用回帖:
3楼: Originally posted by hanyanli0475 at 2012-05-23 10:15:23:
谢谢您的回答，您可以具体说一下，e1(1)=?  e1(2)=?,e1(3)=?. e2(1)=?  e2(2)=?,e2(3)=? ，对六角怎么填写呢？

对了，您得应助，我才能给你金币哦，呵呵！

不用给金币，你先试试看行的通不
e1(1)=1
e1(2)=1
e1(3)=0
e2(1)=0
e2(2)=0
e2(3)=1
赞一下 回复此楼
[img]http://osu.ppy.sh/stat2/iamikaruk-0.png[/img]
4楼2012-05-23 10:28:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

souledge

专家顾问 (著名写手)
★
liliangfang: 金币+1, 谢谢交流 2012-05-23 15:02:04
引用回帖:
2楼: Originally posted by iamikaruk at 2012-05-23 09:12:13:
六角立方？应该是六角吧？
e1是指晶面法向，e2是指平面上x或y轴对应的晶向吗？
那应该可以用e1=(110)/e2=(001)，四指数是e1=(11-20)/e2=(0001)

如果没记错，ei(j)是对于原始坐标系来定义的，而不是根据avec或者rprim之类来定义的～并且，ei，ej和ek三个矢量必须相互正交。
赞一下 回复此楼
思想重于技巧，内涵重于表象
5楼2012-05-23 14:13:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

souledge

专家顾问 (著名写手)
★ ★
fzx2008: 金币+2, 专家考核, 谢谢指教 2012-05-24 18:18:21
引用回帖:
4楼: Originally posted by iamikaruk at 2012-05-23 10:28:01:
不用给金币，你先试试看行的通不
e1(1)=1
e1(2)=1
e1(3)=0
e2(1)=0
e2(2)=0
e2(3)=1

理论上行不太通。因为首先，这两个矢量不正交，不符合PWscf的程序要求。其次，对于六方，其avec或者rprim为：
1.0  0.0  0.0
-0.5  sqrt(3)/2  0.0
0.0  0.0  H
首先(110)是投影在rprim坐标系上，然后通过坐标系变换，将其位置投影到原始坐标系上，就是定义rprim坐标的坐标系。
原理说明白了，结果就不说了，这个属于高中的立体几何或大一的空间解析几何的内容，自己画几张草图总是能得到答案的。
顺便，答辩还有空回帖啊？这么牛～～～～～借PPT来抄一抄，哈哈～
赞一下 回复此楼
思想重于技巧，内涵重于表象
6楼2012-05-23 14:18:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

souledge

专家顾问 (著名写手)
★ ★
liliangfang: 金币+2, 谢谢交流 2012-05-23 15:02:16
看错了～版主原谅我三连帖吧～
iamikaruk的坐标是正交的，不过的确不符合六方的ei(j)，因为这个仅仅是在六方rprim上的投影。

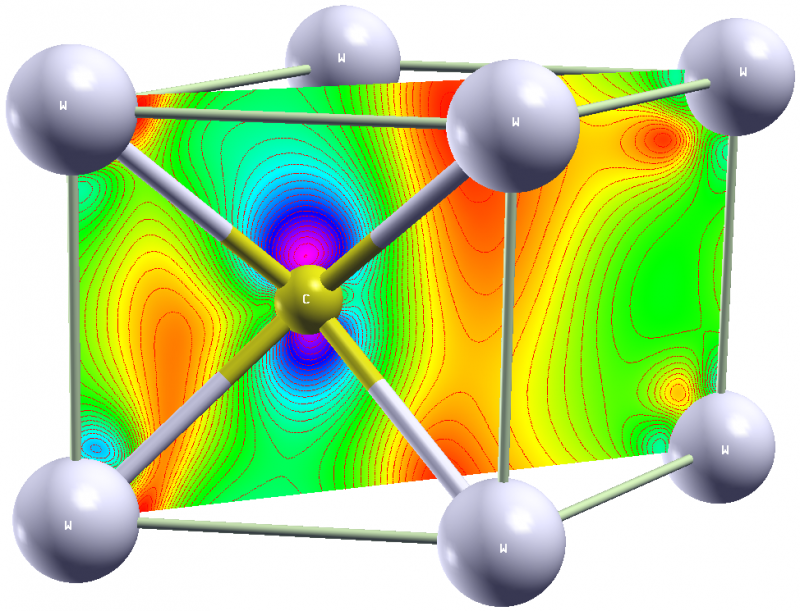

正确的投影做出来的应该是这样的图：
赞一下 回复此楼
思想重于技巧，内涵重于表象
7楼2012-05-23 14:23:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanyanli0475

铜虫 (小有名气)
引用回帖:
7楼: Originally posted by souledge at 2012-05-23 14:23:35:
看错了～版主原谅我三连帖吧～
iamikaruk的坐标是正交的，不过的确不符合六方的ei(j)，因为这个仅仅是在六方rprim上的投影。
正确的投影做出来的应该是这样的图：
ef/0c/941486_1337754190_116.png

谢谢您的回答，但是，我现在越来越懵了，您的第二个帖子解释的应该是对的吧？
赞一下 回复此楼
什么时候能算完！！！！
8楼2012-05-23 15:56:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanyanli0475

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by iamikaruk at 2012-05-23 10:28:01:
不用给金币，你先试试看行的通不
e1(1)=1
e1(2)=1
e1(3)=0
e2(1)=0
e2(2)=0
e2(3)=1

我试了一下，还是不对，我现在越来越懵了，请您指点迷津吧。谢谢了。
赞一下 回复此楼
什么时候能算完！！！！
9楼2012-05-23 15:56:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iamikaruk

木虫 (著名写手)
引用回帖:
5楼: Originally posted by souledge at 2012-05-23 14:13:52:
如果没记错，ei(j)是对于原始坐标系来定义的，而不是根据avec或者rprim之类来定义的～并且，ei，ej和ek三个矢量必须相互正交。

原来如此，我自动脑补成(h,k,l)面了
赞一下 回复此楼
[img]http://osu.ppy.sh/stat2/iamikaruk-0.png[/img]
10楼2012-05-23 16:22:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
