| 查看: 3794 | 回复: 29 | |||
1377018335银虫 (初入文坛)
|
[求助]
请看附件旋风分离器结构，请教高手应该怎么划分网格？ 已有1人参与
|
||
| 请看附件旋风分离器结构，在划分网格时，进气管部分采用cooper划分网格质量很差，但是用四面体非结构化网格又画不出来，曾经也试过先划分面在划分体，但未能解决，请教高手应该怎么划分？谢谢各位高手！ |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 旋风分离器结构.doc
2012-05-17 20:49:50, 26.5 K
» 收录本帖的淘帖专辑推荐
 软件、工具 |
» 猜你喜欢
2026年8月25日国自然放榜前突然收到列入评审专家邮件，有关系吗？
已经有20人回复
-
今天务委会开完了，明天出结果吗
已经有22人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有3人回复
-
在坚冰还盖着北海的时候，我看到了怒放的梅花。
已经有9人回复
-
明天应该可查了！？
已经有6人回复
-
有没有大神帮我看看基金代码
已经有10人回复
-
放榜前的不淡定
已经有19人回复
-
某些机构，以效率低为荣，以效率低作为存在感
已经有10人回复
-
2026国自然函评费到账
已经有23人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- optics express的状态请教
已经有10人回复
- 请教关于P450体外孵育代谢的问题
已经有5人回复
- 研二还没文章……四氧化三铁核壳结构求助……
已经有32人回复
- 多孔材料凝胶样品如何干燥，准备测试结构和形貌等
已经有10人回复
- 请教：锂电池测试充放电停下来几天后再测容量衰退很大得原因
已经有4人回复
- 请教各位虫友，跟南瓜膳食纤维对比，该买哪种商业膳食纤维？
已经有6人回复
- 请教关于温度变化的问题
已经有7人回复
- 长方体和圆柱体的结合图形怎么划分网格
已经有11人回复
- castep固定体积的结构优化和计算声子谱的问题
已经有25人回复
- 请教fluent中cooper划分网格的方法中interval count是什么
已经有5人回复
- ICEM网格划分问题
已经有15人回复
- 结构优化的结果竟然重复不出来，每次优化后的结构都不一样，求高手解答……
已经有9人回复
- 求助关于直角梯形的网格划分
已经有15人回复
- 请教一下，一个人能操作几台仪器？
已经有13人回复
- 请教：如何配置低密度的溶液
已经有3人回复
- 请教研究肿瘤干细胞的高手
已经有20人回复
- 新手求助ansys导入模块的网格划分
已经有7人回复
- 【求助】NaCl结构（111）表面能计算建模求助
已经有7人回复
5超7
至尊木虫 (著名写手)
菜鸟
- 仿真EPI: 1
- 应助: 488 (硕士)
- 金币: 26421.5
- 散金: 41
- 红花: 41
- 帖子: 2465
- 在线: 880.8小时
- 虫号: 1371942
- 注册: 2011-08-18
- 性别: GG
- 专业: 能源化工
2楼2012-05-17 21:08:36
wgfgyu
木虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 2023.3
- 帖子: 123
- 在线: 110.7小时
- 虫号: 1297386
- 注册: 2011-05-16
- 性别: GG
- 专业: 水泥与耐火材料

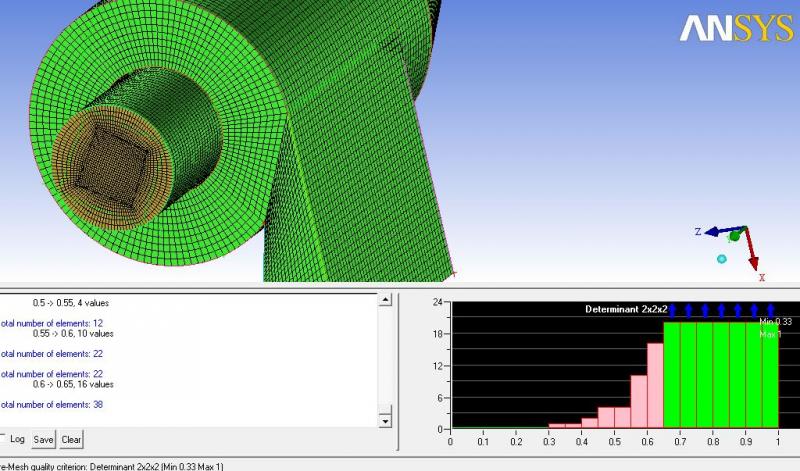

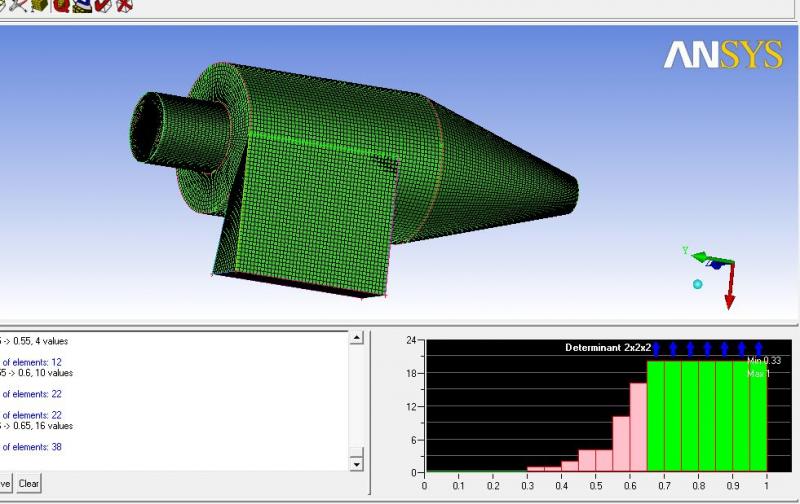

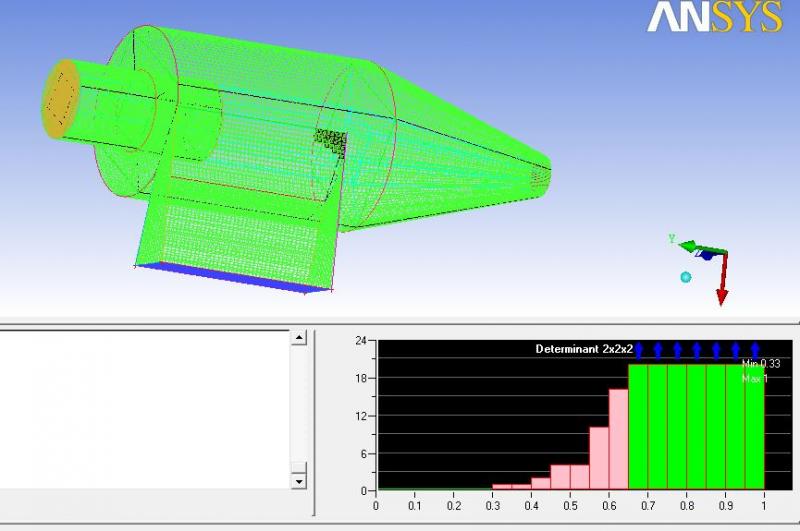

8楼2012-05-19 01:17:45
【答案】应助回帖
★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2012-05-17 23:07:17
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2012-05-17 23:07:17
| 这个问题严格来说没有办法画，看你要解决的问题，如果允许可以将进气口与管道处的夹角用样条曲线粗化一下，这样再划分网格就能用来计算了。简单点就是讲公共边的圆弧用折线段近似一下，不至于形成尖角就能画 |
» 本帖已获得的红花（最新10朵）
13770183353楼2012-05-17 22:36:49
5超7
至尊木虫 (著名写手)
菜鸟
- 仿真EPI: 1
- 应助: 488 (硕士)
- 金币: 26421.5
- 散金: 41
- 红花: 41
- 帖子: 2465
- 在线: 880.8小时
- 虫号: 1371942
- 注册: 2011-08-18
- 性别: GG
- 专业: 能源化工
【答案】应助回帖
★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-05-17 23:07:27
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-05-17 23:07:27
|
我没有下载附件，看老兄所说的话，我猜是圆柱相切把！那样画很难画的。。。用ICEM块拉伸。。。但是这样质量也不会太高。。。用gambit的话。。只能把圆柱体探进去。。。但是这样不能保证整体可以cooper下来。 |
» 本帖已获得的红花（最新10朵）
4楼2012-05-17 22:44:34
1377018335
银虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 441.8
- 散金: 56
- 红花: 1
- 帖子: 42
- 在线: 12.5小时
- 虫号: 1408184
- 注册: 2011-09-19
- 专业: 环境工程
5楼2012-05-18 08:37:59
1377018335
银虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 441.8
- 散金: 56
- 红花: 1
- 帖子: 42
- 在线: 12.5小时
- 虫号: 1408184
- 注册: 2011-09-19
- 专业: 环境工程
6楼2012-05-18 08:39:19
5超7
至尊木虫 (著名写手)
菜鸟
- 仿真EPI: 1
- 应助: 488 (硕士)
- 金币: 26421.5
- 散金: 41
- 红花: 41
- 帖子: 2465
- 在线: 880.8小时
- 虫号: 1371942
- 注册: 2011-08-18
- 性别: GG
- 专业: 能源化工
7楼2012-05-18 17:00:33
5超7
至尊木虫 (著名写手)
菜鸟
- 仿真EPI: 1
- 应助: 488 (硕士)
- 金币: 26421.5
- 散金: 41
- 红花: 41
- 帖子: 2465
- 在线: 880.8小时
- 虫号: 1371942
- 注册: 2011-08-18
- 性别: GG
- 专业: 能源化工
9楼2012-05-19 07:35:35
1377018335
银虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 441.8
- 散金: 56
- 红花: 1
- 帖子: 42
- 在线: 12.5小时
- 虫号: 1408184
- 注册: 2011-09-19
- 专业: 环境工程
10楼2012-05-19 08:28:46
