[求助] 对称边界条件

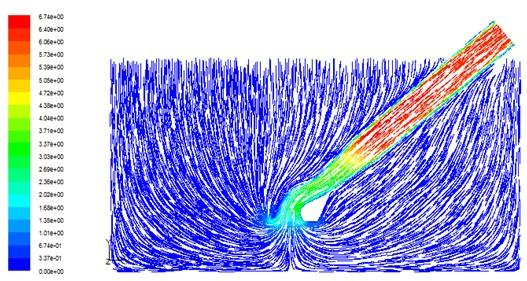

请问一下，我的模型两侧可以使用对称边界吗？下面红色的是区域是体积浓度为60%的沙子，实际中计算区域是无穷大的，两侧边界怎么给呢？我用了对称边界算出来的流线图如图2所示，结果不对啊，对称边界速度不是应该垂直于那个边界的吗，我的算出来结果像是固壁边界，请各位给予指导





[ Last edited by zhangxu86 on 2012-5-4 at 16:44 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-05-04 16:42:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyctju

金虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-05-05 08:21:53
对称边界条件直规定了垂直于边界的速度梯度，没规定方向。
赞一下 回复此楼
2楼2012-05-04 17:22:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangxu86

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by gyctju at 2012-05-04 17:22:41:
对称边界条件直规定了垂直于边界的速度梯度，没规定方向。

但是对称边界速度不是应该垂直于两侧边界的吗？我的两侧速度方向是竖直向下的啊
赞一下 回复此楼
3楼2012-05-04 20:12:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangxu86

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by zhangxu86 at 2012-05-04 20:12:37:
但是对称边界速度不是应该垂直于两侧边界的吗？我的两侧速度方向是竖直向下的啊

顺便问一下，欧拉模型对颗粒粒径大小有限制吗？10mm甚至100mm的颗粒也行？
赞一下 回复此楼
4楼2012-05-04 20:33:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyctju

金虫 (著名写手)

【答案】应助回帖

★ ★
臭水沟: 金币+2, 谢谢交流~~ 2012-05-05 08:22:06
对称边界条件有以下特点:
1. 穿过对称面的通量(法向速度)为0
2. 对称面法线方向的导数为0
3. 不同于壁面, 对称边界条件容许有切向速度和切线方向的变化.
赞一下 回复此楼
5楼2012-05-04 22:44:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangxu86

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by gyctju at 2012-05-04 22:44:59:
对称边界条件有以下特点:
1. 穿过对称面的通量(法向速度)为0
2. 对称面法线方向的导数为0
3. 不同于壁面, 对称边界条件容许有切向速度和切线方向的变化.

好的，谢谢
回复此楼
6楼2012-05-05 18:53:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)

Suhas V. Patankar
★
臭水沟: 金币+1, 谢谢交流~~ 2012-05-12 21:06:32
本帖仅楼主可见
赞一下
7楼2012-05-12 18:23:09
