[求助] 边界条件设定

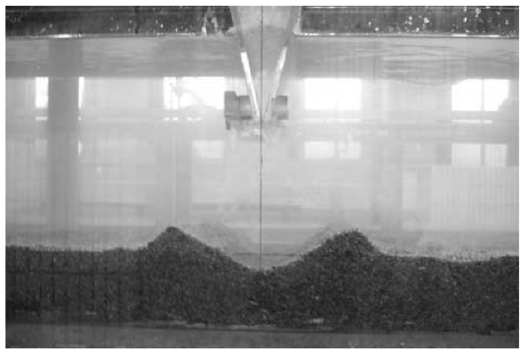

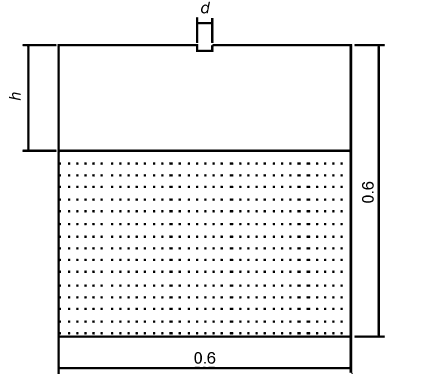

请问，我的模型的实验装置如图1，装置是在水池中模拟的，喷嘴冲刷水下的沙子，喷嘴是在水面以下，计算区域简化成图2，喷嘴速度为进口，两边是对称边界，即symmetry，请问一下，上面应该设置成什么边界条件呢？设置成压力出口，但是表面的水收到喷嘴的影响，气压不应该是恒定值。不知道怎么设置了
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2011-09-10 11:19:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuming524

专家顾问 (著名写手)

石化蛀虫

【答案】应助回帖

★
臭水沟(金币+1): 谢谢应助~~ 2011-09-10 13:00:46
按照我的理解，可以patch一个水深，上面水槽用symmetry边界，大概可以。
“喷嘴速度为进口，两边是对称边界，即symmetry”没看懂嘛意思
赞一下(1人) 回复此楼
2楼2011-09-10 11:57:28
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangxu86

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by wuming524 at 2011-09-10 11:57:28:
按照我的理解，可以patch一个水深，上面水槽用symmetry边界，大概可以。
“喷嘴速度为进口，两边是对称边界，即symmetry”没看懂嘛意思

就是喷嘴进口速度设置成边界条件，水槽是无限大的，所以把计算区域的两边设置成symmetry，水槽的水面要是设置成symmetry，不就没有出口了吗？那么模拟的时候，只有一个速度进口了，这样可以吗？
赞一下 回复此楼
3楼2011-09-10 14:52:08
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangxu86

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by zhangxu86 at 2011-09-10 14:52:08:
就是喷嘴进口速度设置成边界条件，水槽是无限大的，所以把计算区域的两边设置成symmetry，水槽的水面要是设置成symmetry，不就没有出口了吗？那么模拟的时候，只有一个速度进口了，这样可以吗？

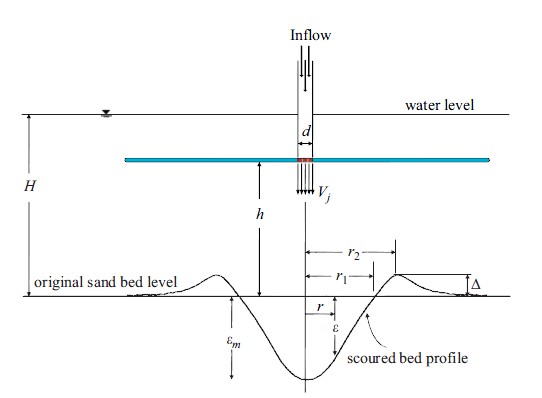

再传一张比较直观的模型示意图
赞一下 回复此楼
4楼2011-09-10 15:51:49
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuming524

专家顾问 (著名写手)

石化蛀虫

【答案】应助回帖

★
xiegangmai(金币+1): 谢谢应助！ 2011-09-10 19:39:40
water level上面应该还有一个空气的区域吧，设置成压力出口或者symmetry，感觉后者更易收敛。good luck！
赞一下(1人) 回复此楼
5楼2011-09-10 16:51:00
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangxu86

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by wuming524 at 2011-09-10 16:51:00:
water level上面应该还有一个空气的区域吧，设置成压力出口或者symmetry，感觉后者更易收敛。good luck！

water lever 上面是空气，要是设定成symmetry不是只有进口，没有出口了啊？这样流量不守恒啊，设置成压力出口计算结果怎么都不对。。。。。
赞一下 回复此楼
6楼2011-09-10 18:23:22
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangxu86

铜虫 (小有名气)
没有人能再给点意见吗？？
赞一下 回复此楼
7楼2011-09-11 18:56:51
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sonyejing

金虫 (小有名气)

【答案】应助回帖

★
xiegangmai(金币+1): 谢谢应助！ 2011-09-13 07:36:45
water level 上面就是大气压的压力出口吧，因为不管喷嘴怎样影响液体和沙子，水面上压力都是大气压，这个不变的
赞一下(1人) 回复此楼
8楼2011-09-13 07:20:59
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangxu86

铜虫 (小有名气)
引用回帖:
8楼: Originally posted by sonyejing at 2011-09-13 07:20:59:
water level 上面就是大气压的压力出口吧，因为不管喷嘴怎样影响液体和沙子，水面上压力都是大气压，这个不变的

恩，是的，但是在计算区域的上表面是水面，喷嘴喷射会对上表面的水产生影响的，也就是说上表面的水会产生波动的，这样的话，上表面的压力就不是恒定的大气压了啊，这样怎么设定呢？
赞一下 回复此楼
9楼2011-09-13 08:58:17
