[求助] 生死单元模型-谢谢

各位:
     我看了一个关于生死单元的例子,其源程序如下,但我运行了一下,在最后的后处理上post1上有问题,不知道怎么解决,大家可以帮忙看一下吗,随便指导一下吗?谢谢。
这个模型是2D瞬态热分析,边界都是热对流,没有循环语句等,就是一个很简单的APDL,但我按照这个程序并没有看到杀死单元。

finish
/clear

/prep7
k,1,0,0
k,2,0.03,0
k,3,0.03,0.03
k,4,0,0.03
a,1,2,3,4

ET,1,Plane13,2
MP,Dens,1,920
mp,c,1,2040
mp,kxx,1,1.8

esize,0.0005
amesh,all
finish

/solu
antype,4
time,60
nropt,full
lumpm,0
nsubst,20
neqit,100
autots,off
lnsrch,on
outres,all,all
kbc,1

IC,all,temp,268
nsel,s,ext
sf,all,conv,10,368
nsel,all
/gst,off
solve
finish

/post1
set,last
etable,melty,temp
esel,s,etab,melty,273
finish

/solu
antype,,rest
ekill,all
esel,all
finish
                 !这后面貌似有问题!
/post1
set,last
esel,s,live
plnsol,temp

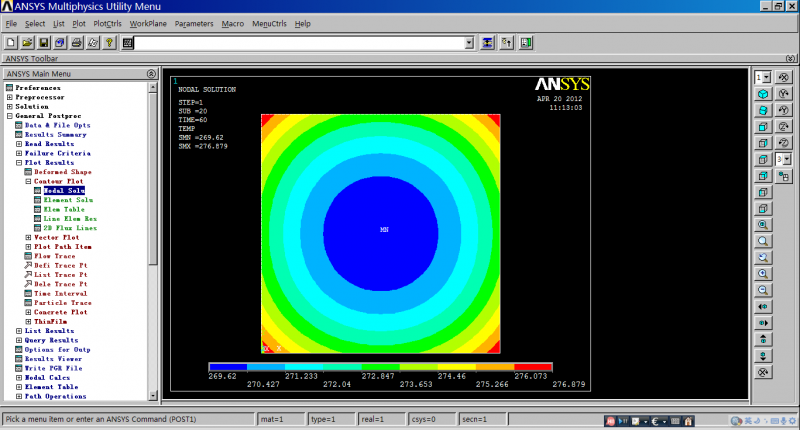

程序计算结果,不广包括后续的生死单元处理的最后子步的温度应该是这样的:

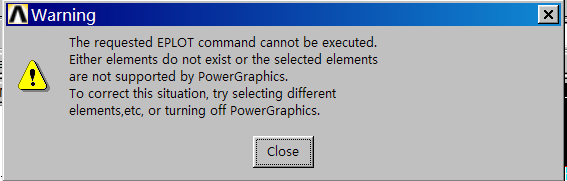

但按照上面程序走完生死单元之后,其会出现一下问题:

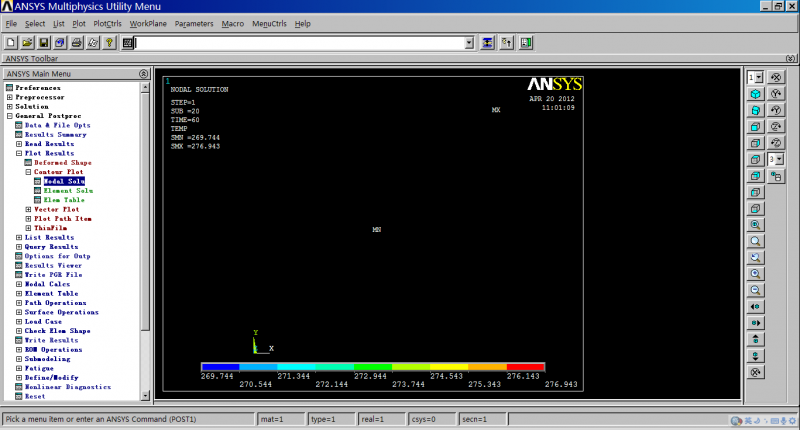

按照提示,我将powergraphics 关闭,其显示的是这样的:


不知道是怎么回事啊?谢谢您的帮忙和指点啦。
回复此楼

» 收录本帖的淘帖专辑推荐

硕博精华

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangfumin

木虫 (著名写手)

★ ★
臭水沟: 金币+2, 鼓励自己解决问题~~ 2012-04-20 16:03:45
问题已经解决了。生死单元部分的程序应该是这样的:

/post1
set,last
etable,melty,temp
esel,s,etab,melty,273
finish

/solu
ekill,all
esel,all
finish

/post1
set,last
esel,s,live
eplot
plnsol,temp,,0
2楼2012-04-20 15:59:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jay26511

新虫 (初入文坛)

这程序明显不完整,melty的值没有附。
3楼2012-04-20 19:05:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangfumin

木虫 (著名写手)

★ ★
xiegangmai: 金币+2, 鼓励讨论交流! 2012-04-20 19:32:12
引用回帖:
3楼: Originally posted by jay26511 at 2012-04-20 19:05:58:
这程序明显不完整,melty的值没有附。

melty不是用这个语句提取了吗:

/post1
set,last
etable,melty,temp
esel,s,etab,melty,273
finish

在后处理中,提取最后一个步长的温度,并存于melty中,然后在选择其中值(温度)大于173的单元。
4楼2012-04-20 19:26:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chaochao0627

铜虫 (小有名气)

因为你杀死的条件温度太低了 没有了
5楼2014-03-20 19:41:33
