应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 量子点的荧光光谱峰有两个，是什么原因？？
321/4返回列表1234下一页
查看: 4910  |  回复: 31
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

877403284

木虫 (小有名气)

[求助] 量子点的荧光光谱峰有两个，是什么原因？？

我做的是CdTeSe量子点，做出来的量子点的荧光光谱显示，除了一个主峰之外还有一个小峰，这是什么原因？如何解决？谢谢。
回复此楼

» 收录本帖的淘帖专辑推荐

我的课题——微乳法制备核壳量子点（cdse/

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
愿得一人心，白首不相离
1楼 2012-04-08 22:00:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

bohuadong

金虫 (正式写手)
引用回帖:
6楼: Originally posted by 877403284 at 2012-04-09 09:58:11:

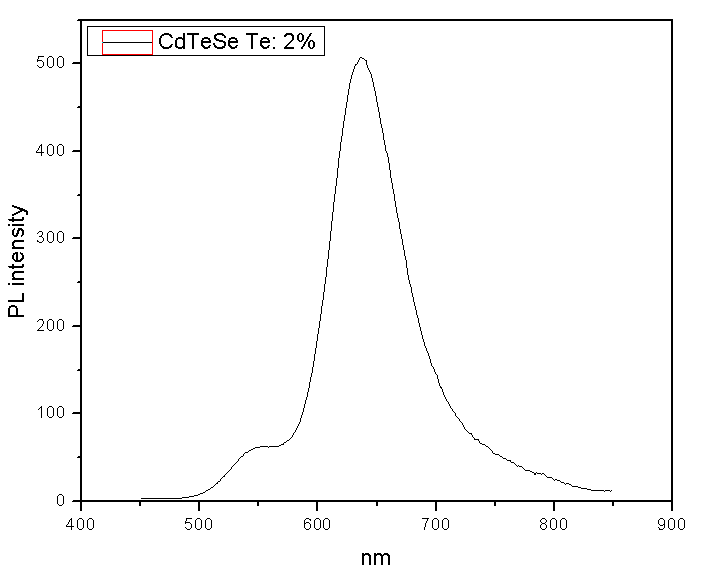

如图
b5/3d/1416339_1333936615_686.png
CdTeSe Te含量2% 荧光光谱图，出现了两个峰，求高手解释原因？？

两种可能，550纳米左右为缺陷发光或者纯CdSe的本征发光 PS:你的没有合金化的CdSeQD荧光发射峰位置多少？
赞一下(2人) 回复此楼
7楼2012-04-09 13:48:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

3866486

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
看是否元素的掺杂对其荧光产生影响，原因可能是：1元素的掺入 2 形成了新的物质
建议减小狭缝宽度或者稀释再测下
赞一下(1人) 回复此楼
10楼2012-04-09 18:16:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yumei2766

铁虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
877403284: 金币+2, ★有帮助 2012-04-09 18:48:21
如果是一锅法做的，很可能为CdSe 的单独成核。如果是先合成的CdSe，或者先合成的CdSe/CdTe核壳结构，然后再合金化，很可能是核壳结构没有完全合金化。应该是CdSe的本征峰。缺陷峰一般波长较长，所以可以排除缺陷峰
赞一下(1人) 回复此楼
11楼2012-04-09 18:31:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiqiqiqi

至尊木虫 (知名作家)

小木虫发型设计师

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
877403284: 金币+2, ★有帮助 2012-04-10 09:56:56
个人认为是缺陷引起的 楼主不防做下退火试试
赞一下(1人) 回复此楼
http://edu.emuch.net/attachment/b0/a6/664055_1294967861_445.gif
15楼2012-04-09 22:11:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tt.yao

荣誉版主 (知名作家)

爱思考的小强

优秀区长优秀版主优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
基本确定CdSe单独成核。对于这种量子产率很高的量子点，缺陷的发光一般都会被大大掩盖掉。而楼主图中小峰的发射强度还是很可观的。
赞一下(1人) 回复此楼
行，成于思，毁于随！
16楼2012-04-10 08:43:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiqiqiqi

至尊木虫 (知名作家)

小木虫发型设计师

【答案】应助回帖

引用回帖:
17楼: Originally posted by 877403284 at 2012-04-10 09:56:43:
谢谢你的帮助，退火实验具体要怎么操作？？

在高温下（几百度） 恒温加热一段时间即为退火 主要是去除缺陷
赞一下(1人) 回复此楼
http://edu.emuch.net/attachment/b0/a6/664055_1294967861_445.gif
19楼2012-04-10 10:20:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bohuadong

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
8楼: Originally posted by 877403284 at 2012-04-09 16:38:43:
纯的CdSe发光峰在560-570nm左右，求解释，谢谢

应该就是 未合金化的CdSe的本征发光了
赞一下(1人) 回复此楼
21楼2012-04-10 21:26:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yumei2766

铁虫 (小有名气)

【答案】应助回帖

引用回帖:
11楼: Originally posted by yumei2766 at 2012-04-09 18:31:32:
如果是一锅法做的，很可能为CdSe 的单独成核。如果是先合成的CdSe，或者先合成的CdSe/CdTe核壳结构，然后再合金化，很可能是核壳结构没有完全合金化。应该是CdSe的本征峰。缺陷峰一般波长较长，所以可以排除缺陷峰

温度高可能会引起CdSe的单独成核，可以试试降低温度做一下，或者改用一下配体。
赞一下(1人) 回复此楼
22楼2012-04-11 08:29:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陆云666

至尊木虫 (著名写手)
引用回帖:
6楼: Originally posted by 877403284 at 2012-04-09 09:58:11
如图

CdTeSe Te含量2% 荧光光谱图，出现了两个峰，求高手解释原因？？

你的Te含量较少，极有可能在反应过程中CdTe单独成核，而没有进行外延生长。
赞一下(1人) 回复此楼
谁的青春不遗憾
26楼2014-05-19 19:04:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

sally208

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
楼主最好描述的详细些，比如给出谱图，激发波长等信息，才便于大家帮你分析。

改变激发，是否依然能看到同位置的两个发射峰？产物是否纯化？。。。
赞一下 回复此楼
2楼2012-04-08 23:51:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tt.yao

荣誉版主 (知名作家)

爱思考的小强

优秀区长优秀版主优秀版主
图拿出来看一下
回复此楼
行，成于思，毁于随！
3楼2012-04-09 08:25:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huye19881414

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
二楼说的对，无图无真相
赞一下 回复此楼
4楼2012-04-09 08:27:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

877403284

木虫 (小有名气)
CdTeSe Te：2%的荧光光谱图，出现了两个峰，这是什么原因呢？？求高手解释。http://b307.photo.store.qq.com/p ... O42YRBjeQxCY!/b/YY.*C7fJGAAAYtguB7fHGAAA
赞一下 回复此楼
愿得一人心，白首不相离
5楼2012-04-09 09:54:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

877403284

木虫 (小有名气)
如图

CdTeSe Te含量2% 荧光光谱图，出现了两个峰，求高手解释原因？？
赞一下 回复此楼
愿得一人心，白首不相离
6楼2012-04-09 09:58:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

877403284

木虫 (小有名气)
引用回帖:
7楼: Originally posted by bohuadong at 2012-04-09 13:48:02:
两种可能，550纳米左右为缺陷发光或者纯CdSe的本征发光 PS:你的没有合金化的CdSeQD荧光发射峰位置多少？

纯的CdSe发光峰在560-570nm左右，求解释，谢谢
赞一下 回复此楼
愿得一人心，白首不相离
8楼2012-04-09 16:38:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

314189338

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个很奇怪啊！我怎么没有遇到过这种情况啊？？你可以把你的东西纯化一下试试
赞一下 回复此楼
9楼2012-04-09 18:14:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 877403284 的主题更新
321/4返回列表1234下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 280求调剂 +7 兮兮夜夜 2026-04-09 10/500 2026-04-12 00:33 by 蓝云思雨
[考研] 267求调剂 +8 再忙也要吃饭啊 2026-04-09 8/400 2026-04-11 21:42 by cfdbai
[考研] 药学专硕调剂 +8 ? 一路生?花? 2026-04-10 10/500 2026-04-11 21:21 by zhouxiaoyu
[考研] 070300化学279求调剂 +19 哈哈哈^_^ 2026-04-08 20/1000 2026-04-11 20:43 by stoner78
[考研] 285求调剂 +8 恶法大二的气味� 2026-04-05 11/550 2026-04-11 11:28 by 紫曦紫棋
[考研] 0854调剂 +4 长弓傲 2026-04-09 4/200 2026-04-11 09:18 by 猪会飞
[考研] 求调剂288 +6 ioodiiij 2026-04-10 8/400 2026-04-10 21:07 by zhouxiaoyu
[考研] 一志愿中南大学物理学，英一66，求调剂 +4 长烟旖旎 2026-04-08 5/250 2026-04-10 10:31 by 颖果儿
[考研] 本科西工大 0856 324求调剂 +10 wysyjs25 2026-04-09 11/550 2026-04-10 08:37 by 5268321
[考研] 085600材料与化工301分求调剂院校 +33 刺痛jk 2026-04-06 34/1700 2026-04-09 18:31 by hy861222
[考研] 348求调剂 +3 candyyyi 2026-04-09 3/150 2026-04-09 17:20 by 段伟艳
[考研] 复试调剂，一志愿郑州大学材料与化工289分 +31 硕星赴 2026-04-08 31/1550 2026-04-09 16:54 by Delta2012
[考研] 求调剂 +13 柒luck 2026-04-07 13/650 2026-04-08 22:46 by 猪会飞
[考研] 机械专硕273请求调剂 +6 庚申壬申 2026-04-07 6/300 2026-04-08 22:41 by bljnqdcc
[考研] 270求调剂 +3 031127 2026-04-06 4/200 2026-04-08 21:00 by 逆水乘风
[考研] 化学0703-一志愿211-338分求调剂 +10 vants 2026-04-05 11/550 2026-04-08 16:02 by screening
[考研] 求调剂，现在还能填的 +3 上岸小莹加油 2026-04-08 3/150 2026-04-08 14:30 by zhq0425
[考研] 336求调剂，一志愿中科大 +9 墨彧 yuyu 2026-04-06 9/450 2026-04-08 11:24 by 想读书的菌菌
[考研] 307求调剂 +14 超级伊昂大王 2026-04-06 14/700 2026-04-08 07:03 by 无际的草原
[考研] 308求调剂 +3 终不似从前 2026-04-05 3/150 2026-04-05 20:07 by 啵啵啵0119
信息提示
关闭
请填处理意见
关闭
