应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 微纳加工 » 怎样用”十三氟辛基三乙氧基硅烷“对硅表面进行疏水处理？ 非常感谢！
北京石油化工学院2026年研究生招生接收调剂公告
341/4返回列表1234下一页
查看: 6521  |  回复: 33
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

snchenge8778

木虫 (小有名气)

[求助] 怎样用”十三氟辛基三乙氧基硅烷“对硅表面进行疏水处理？ 非常感谢！

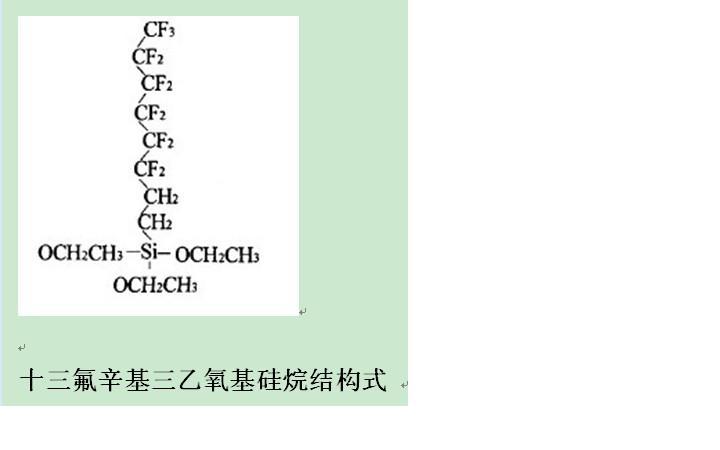

哪位知道怎样用“十三氟辛基三乙氧基硅烷”对硅材料的表面进行疏水处理？ 非常感谢！


[ Last edited by snchenge8778 on 2012-4-8 at 13:52 ]
回复此楼

» 收录本帖的淘帖专辑推荐

超疏减反 多铁 Modification of Surface MARK

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-04-08 13:51:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

yangguiyi

铜虫 (小有名气)
怎么都说的不一样，个人用氟硅烷都是用醋酸溶液稀释，ph6左右，氟硅烷需要水解才能表面结合，酸度用来抑制自身缩合，表面活性剂一般都现配现用，还有一种气相处理方法，一般滴一滴放在培养皿中，将样品粘在盖子上，盖上，置于烘箱中。希望大家积极交流，表面处理对待处理表面也有要求的，比如羟基化什么的，希望大家都交流下，尤其是化学达人多指点。这个不需要藏私吧！！
赞一下(4人) 回复此楼
22楼2014-07-02 20:49:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chemniu

金虫 (文坛精英)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
snchenge8778: 金币+2 2012-04-08 16:47:13
楼主查一下，有很多类似的文献，硅烷偶联剂的烷氧基和硅表面官能团发生缩合反应，键合上去就可以了。
赞一下(1人) 回复此楼
2楼2012-04-08 14:29:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suding

铁杆木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
snchenge8778: 金币+18, 5 2012-04-08 20:20:16
硅片先用pilrhan solution处理一下，然后浸泡在5%的含氟硅烷溶液里面过夜就差不多了，你的浸泡时间可能有点短了，如果你用十六烷基硅烷的话可能还快一些，
赞一下(1人) 回复此楼
人在江湖，以仁為人，以韌為事，精誠所至，金石為開。
4楼2012-04-08 19:43:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

snchenge8778

木虫 (小有名气)
引用回帖:
4楼: Originally posted by suding at 2012-04-08 19:43:50:
硅片先用pilrhan solution处理一下，然后浸泡在5%的含氟硅烷溶液里面过夜就差不多了，你的浸泡时间可能有点短了，如果你用十六烷基硅烷的话可能还快一些，

我之前把硅片放到80℃，H2SO4：H2O2=7:3溶液中浸泡1小时，然后用去离子水冲洗干净，烘干，放到溶液氟硅烷：乙醇=1:50溶液中浸泡了14小时，可是样品表面变得特别脏呀，样品不能用了！
赞一下(1人) 回复此楼
5楼2012-04-08 20:19:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suding

铁杆木虫 (知名作家)
引用回帖:
7楼: Originally posted by snchenge8778 at 2012-04-08 20:44:31:
为什么浸泡时间长了，样品表面会脏呀？

硅烷在表面水解，可能就不是单分子层了，所以你会发现表面黏糊糊的有些东西
赞一下(1人) 回复此楼
人在江湖，以仁為人，以韌為事，精誠所至，金石為開。
8楼2012-04-08 22:08:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

outo

至尊木虫 (著名写手)
引用回帖:
8楼: Originally posted by suding at 2012-04-08 22:08:45:
硅烷在表面水解，可能就不是单分子层了，所以你会发现表面黏糊糊的有些东西

怎么水解？我也遇到同样的问题，我倒是觉得是不是硅烷的浓度高了
赞一下(1人) 回复此楼
11楼2012-04-09 20:43:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

y48642549

禁虫 (小有名气)
本帖内容被屏蔽
29楼2015-09-18 10:32:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

snchenge8778

木虫 (小有名气)
引用回帖:
2楼: Originally posted by chemniu at 2012-04-08 14:29:10:
楼主查一下，有很多类似的文献，硅烷偶联剂的烷氧基和硅表面官能团发生缩合反应，键合上去就可以了。

我配置了溶液氟硅烷：乙醇=1:50，硅片在硫酸和双氧水中羟基化之后，浸泡在配置的氟硅烷，乙醇溶液中30分，1小时，3小时都试过了，可是不好用呀！
赞一下 回复此楼
3楼2012-04-08 16:45:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

snchenge8778

木虫 (小有名气)
引用回帖:
5楼: Originally posted by snchenge8778 at 2012-04-08 20:19:23:
我之前把硅片放到80℃，H2SO4：H2O2=7:3溶液中浸泡1小时，然后用去离子水冲洗干净，烘干，放到溶液氟硅烷：乙醇=1:50溶液中浸泡了14小时，可是样品表面变得特别脏呀，样品不能用了！

我之前把硅片放到80℃，H2SO4：H2O2=7:3溶液中浸泡1小时，然后用去离子水冲洗干净，烘干，放到溶液氟硅烷：乙醇=1:50溶液中浸泡了17小时，可是样品表面变得特别脏呀，样品不能用了，我怀疑可能是因为浸泡的时间太长了，所以样品表面氟硅烷堆积，样品表面变得很脏。
赞一下 回复此楼
6楼2012-04-08 20:27:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

snchenge8778

木虫 (小有名气)
引用回帖:
6楼: Originally posted by snchenge8778 at 2012-04-08 20:27:44:
我之前把硅片放到80℃，H2SO4：H2O2=7:3溶液中浸泡1小时，然后用去离子水冲洗干净，烘干，放到溶液氟硅烷：乙醇=1:50溶液中浸泡了17小时，可是样品表面变得特别脏呀，样品不能用了，我怀疑可能是因为浸泡的时间太 ...

为什么浸泡时间长了，样品表面会脏呀？
赞一下 回复此楼
7楼2012-04-08 20:44:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jglzl821

银虫 (初入文坛)
我也在等答案。
回复此楼
9楼2012-04-09 15:38:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jglzl821

银虫 (初入文坛)
牛人们说说呗。
回复此楼
10楼2012-04-09 15:52:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 snchenge8778 的主题更新
341/4返回列表1234下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 求调剂 +11 熊二想上岸 2026-04-04 11/550 2026-04-05 22:21 by 醉翁wl
[考研] 工科08-机械专硕-求调剂 +3 雷欧飞踢 2026-04-02 3/150 2026-04-05 18:49 by 蓝云思雨
[考研] 298求调剂 +3 manman511 2026-04-05 3/150 2026-04-05 18:09 by kk112233
[考研] 材料专硕 调剂 +14 CXN123456 2026-04-03 14/700 2026-04-05 17:18 by Hdyxbekcb
[有机交流] 甲醇/二氯 1:15过柱子 5+3 a哎y呦w喂 2026-03-31 3/150 2026-04-05 10:42 by 88817753
[考研] 301求调剂 +12 121. 2026-04-04 12/600 2026-04-05 09:00 by 来看流星雨10
[考研] 292分，材料与化工，申请调剂 +22 程晴之 2026-04-01 26/1300 2026-04-04 22:03 by hemengdong
[考研] 349求调剂 +11 zwjjjjjj 2026-03-31 11/550 2026-04-04 19:52 by 蓝云思雨
[考研] 085600，320分求调剂 +14 大馋小子 2026-04-04 15/750 2026-04-04 16:27 by 无际的草原
[考研] 334求调剂 +8 曾仰之 2026-04-03 8/400 2026-04-04 11:16 by w_xuqing
[考研] 320求调剂 +5 振—TZ 2026-04-02 5/250 2026-04-03 14:42 by fxue1114
[考研] 机械专硕297 +3 Afksy 2026-04-03 3/150 2026-04-03 14:24 by 1753564080
[考研] 0703化学 +7 goldtt 2026-04-02 9/450 2026-04-03 09:36 by 蓝云思雨
[考研] 材料340分调剂 +7 夏夜晚风_long 2026-04-02 9/450 2026-04-02 21:20 by dongzh2009
[考研] 0856初试324分求调剂 +6 想上学求调 2026-04-01 6/300 2026-04-02 11:42 by 星空星月
[考研] 307分求调剂 +14 (o~o) 2026-03-31 15/750 2026-04-01 20:43 by longlotian
[考研] 求调剂 +4 DADA怪 2026-03-31 4/200 2026-04-01 14:30 by ZXlzxl0425
[硕博家园] 考研调剂 +5 骆驼男人 2026-04-01 5/250 2026-04-01 14:28 by syjjj0321
[考研] 326求调剂 +4 崽崽仔 2026-03-31 4/200 2026-04-01 09:58 by 我的船我的海
[考研] 考研调剂求助 +7 13287130938 2026-03-31 7/350 2026-03-31 16:39 by 690616278
信息提示
关闭
请填处理意见
关闭
