应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 压力加工 » 热加工图怎么分析呢？
101/1返回列表
查看: 2282  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

wcx227

铜虫 (小有名气)

[求助] 热加工图怎么分析呢？

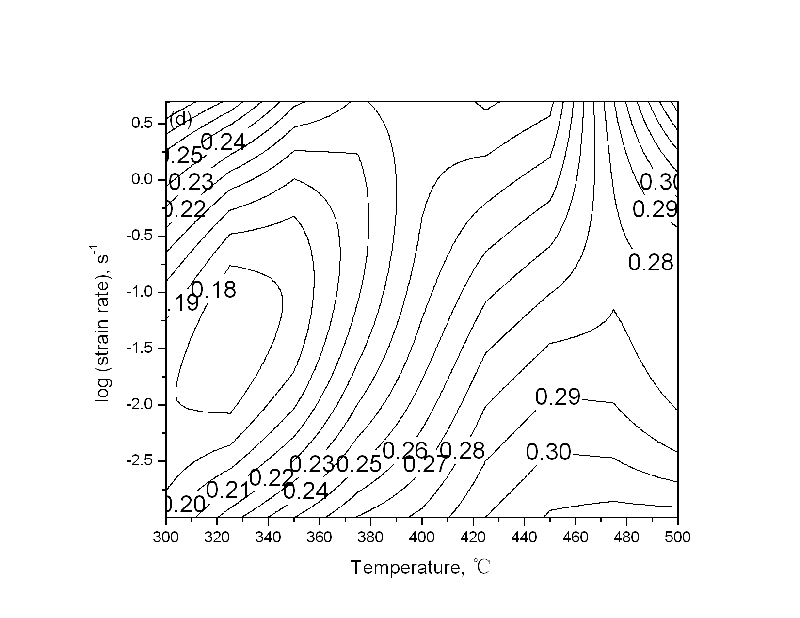

如图所示
回复此楼

» 收录本帖的淘帖专辑推荐

学习

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-04-05 09:51:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tongsan

铁杆木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
engle028: 金币+1, 感谢交流 2012-04-05 21:28:14
你这个是什么合金的热加工图呢？如果是镁合金，只要能量耗散因子大于30%容易发生再态再结晶，就是适合合金进行热加工的区域，但同时还要考虑该区域是否落在失稳扩展区，从你的加工图来看，425-500℃、应变速率＜0.005S-1区域内，应该是适合热加工的区域，我所知道的就这么多了
赞一下 回复此楼
Lifegoeson.
2楼2012-04-05 20:16:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wcx227

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by tongsan at 2012-04-05 20:16:33:
你这个是什么合金的热加工图呢？如果是镁合金，只要能量耗散因子大于30%容易发生再态再结晶，就是适合合金进行热加工的区域，但同时还要考虑该区域是否落在失稳扩展区，从你的加工图来看，425-500℃、应变速率＜0 ...

是铝硅合金，为什么不是450-500℃、应变速率>0.17的区域呢？
联系方式方便留下吗?
赞一下 回复此楼
3楼2012-04-06 12:18:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tongsan

铁杆木虫 (正式写手)

【答案】应助回帖

★
engle028: 金币+1, 感谢交流 2012-04-06 16:21:21
引用回帖:
3楼: Originally posted by wcx227 at 2012-04-06 12:18:23:
是铝硅合金，为什么不是450-500℃、应变速率>0.17的区域呢？
联系方式方便留下吗?

一般说来，在高应变速率下，合金在变形过程中产生的热量难以散出，出现了绝热剪效应，绝热剪切带的形成使得该合金在绝热剪切带处出现流变失稳现象。
对于你的加工图，你得把耗散因子和你的失稳扩展区联合起来分析。
赞一下 回复此楼
Lifegoeson.
4楼2012-04-06 15:41:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wcx227

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by tongsan at 2012-04-06 15:41:15:
一般说来，在高应变速率下，合金在变形过程中产生的热量难以散出，出现了绝热剪效应，绝热剪切带的形成使得该合金在绝热剪切带处出现流变失稳现象。
对于你的加工图，你得把耗散因子和你的失稳扩展区联合起来分 ...

我这个就是联合起来的，在这个应变下并没有出事室温扩展区
赞一下 回复此楼
5楼2012-04-06 16:35:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wcx227

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by tongsan at 2012-04-06 15:41:15:
一般说来，在高应变速率下，合金在变形过程中产生的热量难以散出，出现了绝热剪效应，绝热剪切带的形成使得该合金在绝热剪切带处出现流变失稳现象。
对于你的加工图，你得把耗散因子和你的失稳扩展区联合起来分 ...

没有出现失稳扩展区，上面打错了
赞一下 回复此楼
6楼2012-04-06 16:36:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱丝玉壶

铁杆木虫 (著名写手)

小海豹

【答案】应助回帖

★
感谢参与，应助指数 +1
yongyong2050: 金币+1, 专家考核, 感谢专家热心相助 2012-04-07 09:36:32
这个貌似只能称为功率耗散图，热加工图=功率耗散图+加工失稳图，合起来之后才好分析啊！
赞一下 回复此楼
即使艰难，也还要做；愈艰难，就愈要做。
7楼2012-04-07 09:24:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wcx227

铜虫 (小有名气)
引用回帖:
7楼: Originally posted by 朱丝玉壶 at 2012-04-07 09:24:44:
这个貌似只能称为功率耗散图，热加工图=功率耗散图+加工失稳图，合起来之后才好分析啊！

已经合起来了，在此条件下没有出现失稳区
赞一下 回复此楼
8楼2012-04-07 10:34:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱丝玉壶

铁杆木虫 (著名写手)

小海豹

【答案】应助回帖

★
zhyq8767: 金币+1, 专家考核, 感谢专家交流 2012-04-07 12:26:04
感觉加工图应该是不同条件下得到的一系列加工图在一起比较，它应该有某种趋势，可加工范围会有所变化，单独拿一个来看没有一起看好，个人愚见!
赞一下 回复此楼
即使艰难，也还要做；愈艰难，就愈要做。
9楼2012-04-07 11:46:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wcx227

铜虫 (小有名气)
引用回帖:
9楼: Originally posted by 朱丝玉壶 at 2012-04-07 11:46:54:
感觉加工图应该是不同条件下得到的一系列加工图在一起比较，它应该有某种趋势，可加工范围会有所变化，单独拿一个来看没有一起看好，个人愚见!

是有一定趋势，但变化不大。因此此图我想明白这个图怎么分析，其它的可以照葫芦画瓢
赞一下 回复此楼
10楼2012-04-07 15:09:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 wcx227 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 283求调剂 +8 小楼。 2026-03-12 11/550 2026-03-16 09:46 by 无际的草原
[考研] 梁成伟老师课题组欢迎你的加入 +6 一鸭鸭哟 2026-03-14 7/350 2026-03-15 22:12 by Winj1e
[考研] 中科院材料273求调剂 +3 yzydy 2026-03-15 3/150 2026-03-15 21:15 by ms629
[考研] 22408总分284求调剂 +3 InAspic 2026-03-13 3/150 2026-03-15 11:10 by zhq0425
[考研] 289求调剂 +4 这么名字咋样 2026-03-14 6/300 2026-03-14 18:58 by userper
[考研] 265求调剂 +4 威化饼07 2026-03-12 4/200 2026-03-14 17:23 by userper
[考研] 255求调剂 +3 李嘉慧， 2026-03-12 4/200 2026-03-14 16:58 by 有只狸奴
[考研] 【0703化学调剂】-一志愿华中师范大学-六级475 +5 Becho359 2026-03-11 5/250 2026-03-14 11:35 by 哦哦123
[考研] 271求调剂 +10 生如夏花… 2026-03-11 10/500 2026-03-14 00:35 by 卖报员小雨
[考研] 290求调剂 +9 ADT 2026-03-11 9/450 2026-03-13 21:55 by JourneyLucky
[考研] 四川大学085601材料工程专硕 初试294求调剂 +4 祝我们好在冬天 2026-03-11 4/200 2026-03-13 21:39 by peike
[考研] 材料工程调剂 +4 咪咪空空 2026-03-11 4/200 2026-03-13 19:57 by JourneyLucky
[考研] 材料专硕350 求调剂 +4 王金科 2026-03-12 4/200 2026-03-13 16:02 by ruiyingmiao
[考研] 26考研求调剂 +5 丶宏Sir 2026-03-13 5/250 2026-03-13 13:05 by JourneyLucky
[考研] 304求调剂（085602一志愿985） +12 化工人999 2026-03-09 12/600 2026-03-13 12:02 by JourneyLucky
[考研] 070303一志愿西北大学学硕310找调剂 +3 d如愿上岸 2026-03-12 5/250 2026-03-13 10:56 by houyaoxu
[考研] 274求调剂0856材料化工 +12 z2839474511 2026-03-11 13/650 2026-03-13 10:39 by peike
[考研] 求调剂材料专硕293 +6 段_(:з」∠)_ 2026-03-10 6/300 2026-03-10 18:22 by ms629
[考研] 327分求调剂086 +4 西红柿?小帅 2026-03-09 7/350 2026-03-10 14:47 by ruiyingmiao
[考研] 一志愿：武汉理工，材料工程，英二数二 总分314 +3 2202020125 2026-03-10 4/200 2026-03-10 13:54 by xiongyaxuan
信息提示
关闭
请填处理意见
关闭
