应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 基础研究 » 如何描述/表征金属热加工过程中的动态回复现象？
51/1返回列表
查看: 1845  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zhangjq058

铜虫 (小有名气)

[交流] 如何描述/表征金属热加工过程中的动态回复现象？

研究对象为钛合金。
       因为钛合金beta相具有较高的层错能，因此在热加工过程中易出现动态回复的软化过程。动态回复主要通过位错的攀移，滑移或者交滑移等方式降低为错的密度。但是这是一个动态的过程，怎样证明动态回复过程的存在呢？采用透射图片怎样说明？
书上说在动态回复过程中，变形晶粒的内部会出现很多亚晶粒。

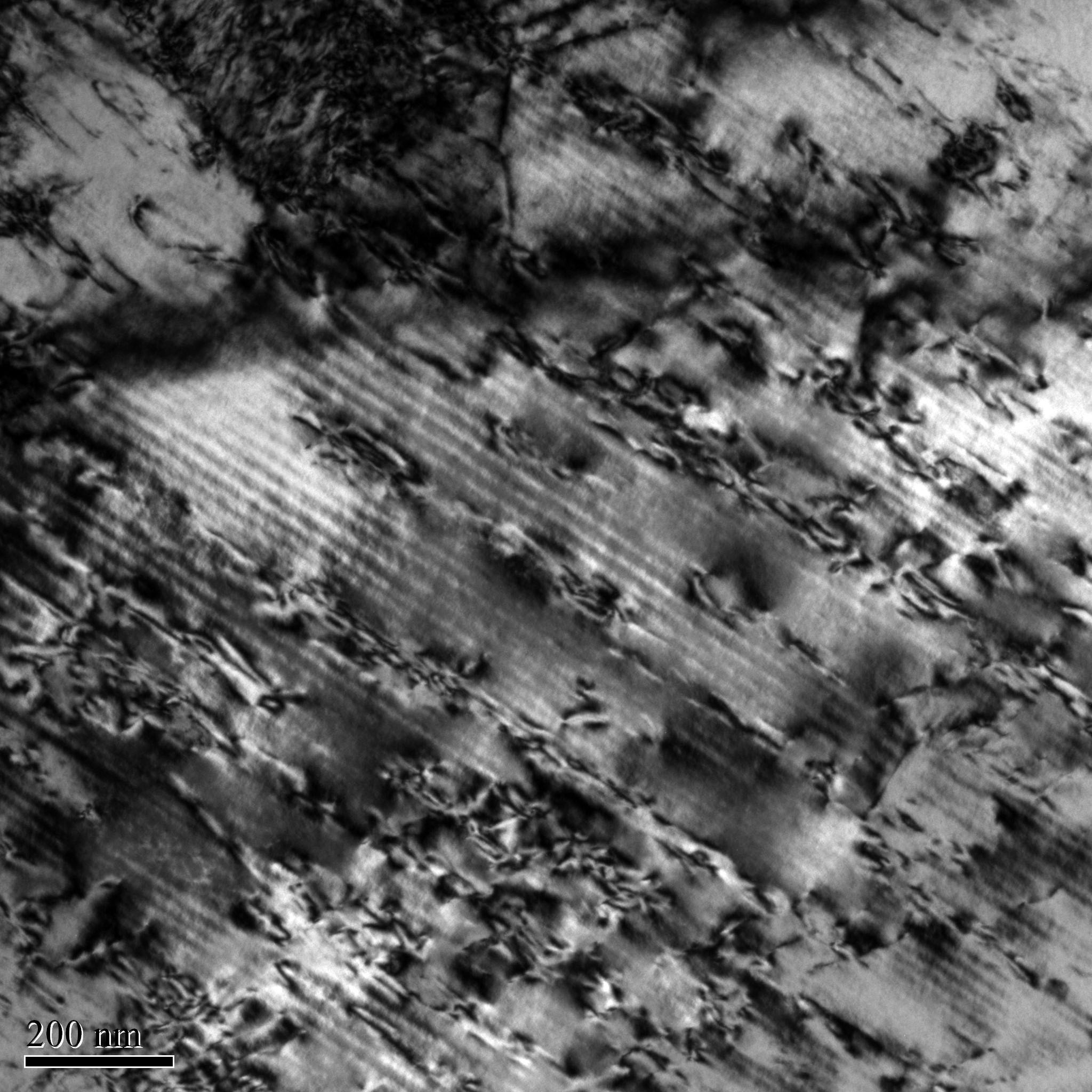

下面是在（850度-应变速率为0.1）时的透射图片，上面只能看到看到一些位错缠结在一起，但是似乎看不出来亚晶的存在，这能说明是动态回复过程吗？
请大家讨论，指点迷津。

钛合金透射图片




[ Last edited by zhangjq058 on 2011-12-12 at 21:26 ]
回复此楼

» 收录本帖的淘帖专辑推荐

演讲 报告 上课素材

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-12-12 20:15:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

060792

金虫 (小有名气)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
zhangjq058(金币+1): 2011-12-13 10:02:46
毛猴(金币+1): 感谢交流！ 2011-12-13 10:42:10
用透射照片就可以了~但你的这两张照的不咋的~位错迁移-位错胞-亚晶-DRX晶粒--基本就是这么个过程~从照片上找找~
赞一下(2人) 回复此楼
2楼2011-12-13 00:51:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangjq058

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by 060792 at 2011-12-13 00:51:20:
用透射照片就可以了~但你的这两张照的不咋的~位错迁移-位错胞-亚晶-DRX晶粒--基本就是这么个过程~从照片上找找~

钛合金透射制样比较困难，冲孔时通常会冲成小帽状，不容易穿透。
赞一下 回复此楼
3楼2011-12-13 10:04:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiachengdong

木虫 (著名写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
毛猴(金币+1): 感谢交流！ 2011-12-13 10:42:37
zhangjq058(金币+1): 2011-12-13 11:53:21
楼主，你看亚晶哪能用这么高的放大倍数啊？
倍数太大了，只能看到一个亚晶，而且内部，当然说明不了问题了。
亚晶的尺寸也就是0.5~几个微米，
你这么大放大倍数是我看析出相的倍数，
但是你这照片也能说明一个问题就是，
动态回复造成位错密度的显著降低。
赞一下(2人) 回复此楼
4楼2011-12-13 10:11:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiachengdong

木虫 (著名写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
毛猴(金币+1): 感谢交流！ 2011-12-13 10:42:46
zhangjq058(金币+1): 2011-12-13 11:55:06
还有，左上角有可能是个亚晶，
移上去看的话可能看出来。
主要是你放大倍数太大了，
看到信息有限。
赞一下(2人) 回复此楼
5楼2011-12-13 10:17:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 zhangjq058 的主题更新
51/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 东南大学364求调剂 +4 JasonYuiui 2026-03-15 4/200 2026-03-16 08:36 by Linda Hu
[考研] 311求调剂 +6 冬十三 2026-03-15 6/300 2026-03-16 08:00 by wang_dand
[基金申请] NSFC申报书里申请人简历中代表性论著还需要在申报书最后的附件里面再上传一遍吗 20+5 NSFC2026我来了 2026-03-10 14/700 2026-03-15 23:53 by 不负韶华的虎
[考研] 调剂 +8 调剂的考研学生 2026-03-09 8/400 2026-03-15 22:14 by Winj1e
[考研] 0703化学调剂，求各位老师收留 +7 秋有木北 2026-03-14 7/350 2026-03-15 17:30 by 小物理化学
[考研] 22408总分284求调剂 +3 InAspic 2026-03-13 3/150 2026-03-15 11:10 by zhq0425
[考研] 材料专硕326求调剂 +4 墨煜姒莘 2026-03-15 4/200 2026-03-15 11:02 by dyw
[考研] 311求调剂 +3 26研0 2026-03-15 3/150 2026-03-15 09:12 by JourneyLucky
[考研] 308 085701 四六级已过求调剂 +7 温乔乔乔乔 2026-03-12 14/700 2026-03-14 10:49 by JourneyLucky
[考研] 求调剂！ +4 朔朔话 2026-03-09 4/200 2026-03-14 01:38 by JourneyLucky
[考研] 材料工程专硕，一志愿中国矿业大学，总分314，求调剂 +5 无懈可击的巨人 2026-03-10 5/250 2026-03-14 00:37 by JourneyLucky
[考研] 材料与化工（0856）304求B区调剂 +6 邱gl 2026-03-12 7/350 2026-03-13 23:24 by 邱gl
[考研] 求材料调剂 +5 隔壁陈先生 2026-03-12 5/250 2026-03-13 22:03 by 星空星月
[考研] 301求调剂 +6 Liyouyumairs 2026-03-11 6/300 2026-03-13 20:11 by JourneyLucky
[考研] 293求调剂 +3 世界首富 2026-03-11 3/150 2026-03-13 16:27 by JourneyLucky
[考研] 295求调剂 +3 小匕仔汁 2026-03-12 3/150 2026-03-13 15:17 by vgtyfty
[考研] 0703一志愿211 285分求调剂 +4 ly3471z 2026-03-13 4/200 2026-03-13 13:00 by JourneyLucky
[考研] 289求调剂 +3 李政莹 2026-03-12 3/150 2026-03-13 11:02 by 求调剂zz
[考博] 2026年博士申请 +3 QwQwQW10 2026-03-11 3/150 2026-03-12 17:58 by gxch43
[考研] 一志愿江南大学085701环境工程专硕总分287求调剂 +5 18266118446 2026-03-09 5/250 2026-03-11 16:51 by 2020015
信息提示
关闭
请填处理意见
关闭
