[求助] EIS图谱分析

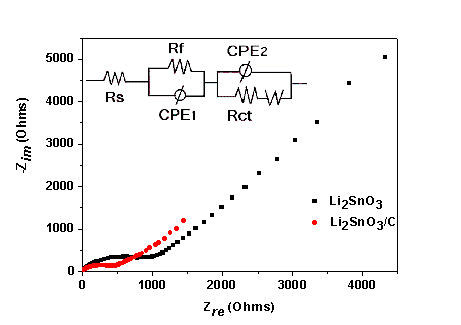

审稿人给了意见“the author should give the therotical EIS spectra calculated from their model to see if their model works.”这是我的图。我看很多文章上就没有由等效电路图计算的EIS图，我该怎么计算呀，请高手指教。谢谢
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
grp2009wqf@tom.com
1楼 2012-02-20 20:38:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiazang

至尊木虫 (著名写手)

刁民

【答案】应助回帖

感谢参与，应助指数 +1
wqf2008(金币+5): 2012-02-21 14:38:52
审稿人的意思是叫你：用你的等效电路图把理论的EIS谱图模拟出来

无非是想让你和这个实验图比较，看看你抽取出来的数值是不是比较恰当
赞一下(1人) 回复此楼
科学：半导体电荷传输和界面电荷转移理论基础和研究方法；技术：污水处理、废酸回用、氢气纯化；工程：光催化反应工程和反应器
2楼2012-02-21 08:46:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bianhy

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
用等效电路对阻抗数据进行拟合，如果拟合误差不大，拟合图和实测图谱就非常接近。说明你选用的等效电路成立。
审稿人可能对你选用的等效电路有疑问。
赞一下(1人) 回复此楼
3楼2012-02-21 09:16:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dazhi7758

至尊木虫 (著名写手)
学习，帮顶
回复此楼
4楼2012-02-21 10:16:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大罗

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
利用ZSimDemo软件，选择你的电路图，导入你的EIS数据，可以得到一个根据电路图的拟合EIS，比较实验图和拟合图即可。若相差不大可证明你的电路选择合理，否则要另选电路。
赞一下(1人) 回复此楼
斯文点
5楼2012-02-21 12:07:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

firstgold

金虫 (小有名气)
引用回帖:
4楼: Originally posted by dazhi7758 at 2012-02-21 10:16:07:
学习，帮顶

楼上正解。
通常用点表示实测数据，用线表示根据等效电路拟合的结果。
赞一下(1人) 回复此楼
6楼2012-02-21 12:37:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wqf2008

木虫 (小有名气)
谢谢高手的解答，哪位高手那里有ZSimDemo软件，能否用一用啊。定谢
赞一下 回复此楼
grp2009wqf@tom.com
7楼2012-02-21 14:41:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

w_wwb

铁杆木虫 (知名作家)
学习了 谢谢分享啊
回复此楼
锂电正极材料研究，科研思路为“设身处地为每一个小分子考虑”
8楼2012-02-22 12:54:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaolanbnu

铁虫 (初入文坛)
用等效电路拟合，把拟合数据给出来，等效电路元件写出来
赞一下 回复此楼
9楼2012-02-22 15:03:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
