[求助] EIS图谱分析

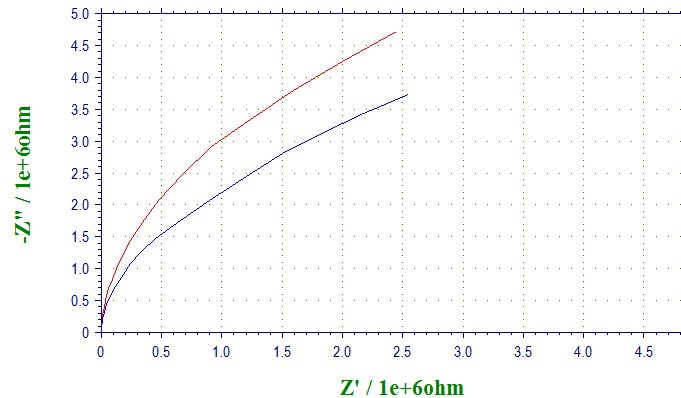

电解液是0.1M的Na2SO4溶液，然后测出图谱是下面这个样子，想知道这个能不能说明小弧的电极材料阻抗更小呢？到底应该怎么分析 啊， 因为不都说有两个弧吗，但是只测出一个来，所以求大神解释
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-10-30 22:08:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leonsheng

银虫 (正式写手)

【答案】应助回帖

junhua(金币+5): 2011-10-31 09:51:54
junhua(金币+40): 2011-10-31 10:02:21
给bode图看一下……
赞一下 回复此楼
为什么那么多为什么我都不知道是为什么？
2楼2011-10-30 22:41:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)

【答案】应助回帖

junhua(金币+5): 2011-10-31 09:51:21
你具体的测量参数 是多少啊
似乎频率范围有点问题
你将频率设为 0.01Hz-100000Hz
再试试 看有没有变化
goodluck
赞一下 回复此楼
3楼2011-10-30 22:48:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

junhua

木虫 (小有名气)

GCH

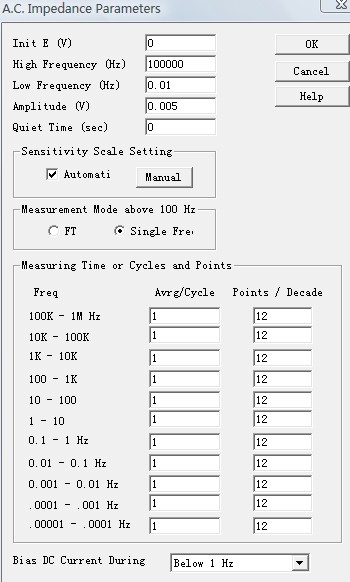

这个就是当时的测试条件，我有查到一个文献，测TiO2的也是只有一个弧，是这个大弧，文献中说这是电容弧，不太明白。求解释啊

这个就是测试条件，给个意见，还要怎么改进？
赞一下 回复此楼
4楼2011-10-31 09:58:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

junhua

木虫 (小有名气)

GCH
引用回帖:
1楼: Originally posted by junhua at 2011-10-30 22:08:33:
电解液是0.1M的Na2SO4溶液，然后测出图谱是下面这个样子，想知道这个能不能说明小弧的电极材料阻抗更小呢？到底应该怎么分析 啊， 因为不都说有两个弧吗，但是只测出一个来，所以求大神解释
[eimg]37/53/894609 ...

我不懂那个Bode图是哪个图啊~~
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

junhua
5楼2011-10-31 10:03:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)
引用回帖:
4楼: Originally posted by junhua at 2011-10-31 09:58:37:
这个就是当时的测试条件，我有查到一个文献，测TiO2的也是只有一个弧，是这个大弧，文献中说这是电容弧，不太明白。求解释啊

这个就是测试条件，给个 ...

哦  你要是还担心 你就继续将频率降低至0.001Hz试试。
你的这个Nyquist图是个典型的高频容抗弧，你可以参考下 曹楚南先生的 腐蚀电化学原理 ，主要看阻抗谱那章节，看完了你就明白了。
呵呵
goodluck
赞一下 回复此楼
6楼2011-10-31 11:06:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)
引用回帖:
5楼: Originally posted by junhua at 2011-10-31 10:03:28:
我不懂那个Bode图是哪个图啊~~

bode图就是 频率与相位角之间的关系 呵呵
赞一下 回复此楼
7楼2011-10-31 11:07:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

junhua

木虫 (小有名气)

GCH
引用回帖:
5楼: Originally posted by junhua at 2011-10-31 10:03:28:
我不懂那个Bode图是哪个图啊~~

谢谢，我先看一下书，有疑问请再指教！
赞一下 回复此楼
8楼2011-10-31 23:05:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)
引用回帖:
8楼: Originally posted by junhua at 2011-10-31 23:05:24:
谢谢，我先看一下书，有疑问请再指教！

好啊  有问题 可以交流哦 呵呵
不要看 电化学阻抗谱导论 那本比较难 呵呵
赞一下 回复此楼
9楼2011-10-31 23:17:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiazang

至尊木虫 (著名写手)

刁民
如果你的电极是镀在导电基底上的TiO2半导体电极，那么这个IS谱图是很正常的。
通常而言，在bias为0V的情况下，TiO2为绝缘体，因此你这里表现出来IS曲线（半圆）的主要是uncovered导电基底的响应，而非TiO2与电解质之间的作用。
文献上难道是说这是TiO2与溶液之间的作用？如果是这么说的，那么这个文献就是有问题的。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

junhua
科学：半导体电荷传输和界面电荷转移理论基础和研究方法；技术：污水处理、废酸回用、氢气纯化；工程：光催化反应工程和反应器
10楼2011-11-01 07:32:01
