[求助] RGB转到HSI显示的问题（没有分了，就这些，帮帮忙吧）

我使用OpenCV和MATLAB对同一幅彩色图像进行空间转换，但是显示的结果却不相同。OpenCV的核心代码是：
for(i=0;i < frame->height;i++)
                for(j=0;j < frame->width ;j++){

                        cd = i*step + j*channels;                                                //计算取元图象数据的位置
                        cdhsi = i*step_hsi + j;                                                  //计算子图象数据存储的位置
                        b = data[cd], g = data[cd + 1], r = data[cd + 2 ];
                        data_i[cdhsi] = (int)((r + g + b)/ 3 );                                  //计算亮度子图象
                        min_rgb = __min(__min(r,g),b);                                           //取最小值运算
                        add_rgb = r + g + b ;
                        data_s[cdhsi] = (int) (255 * (1 - 3 * min_rgb/add_rgb));                       //饱和度S的范围显示为0～255，便于显示

                        num = 0.5*((r - g) + (r - b));                                           //下面的式子计算图象的色彩H
                        den =  sqrt ((double)((r - g)*(r - g) + (r - b)*(g - b)));


                        if ( 0 == den )
                                den = 0.01;
                        theta = acos( num /den );

                        if (b <= g)
                                data_h[cdhsi] = (int)(theta*255/(2 * 3.14));
                        else
                                data_h[cdhsi] = (int)(255 - theta*255/(2 * 3.14) );

                        if (data_s[cdhsi] == 0 )
                                data_h[cdhsi] = 0;
                }
                cvMerge(hsi_h, hsi_i, hsi_s, NULL, pDst);
实际上就是根据冈萨雷斯书中的公式，并把HSI三个量归化到[0,255]这个范围，

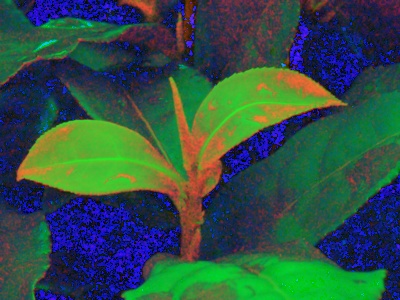

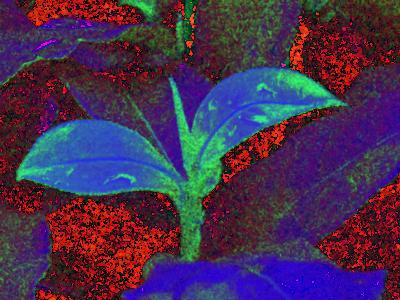

MATLAB的代码就是冈萨雷斯书中给的代码，转过的图像见下图，上边是用OpenCV，下边用的是MATLAB。不知道为什么色彩不同，但我仔细观察，除了色彩不同外，其它的是相同的（我是指图像里目标的形态以及目标与背景的区别等等）。这对于我的后续处理有影响吗，比如我要对彩色图像进行分割啥的，请高手指点一二。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
Working for the Lord with all my heart
1楼2011-11-29 11:49:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kuiyuanYANG

铜虫 (小有名气)

【答案】应助回帖

把计算出的HSI图像输出看下是不是一样，检查是否是显示的问题
赞一下 回复此楼
2楼2011-11-29 12:32:34
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shaohl

木虫 (小有名气)

【答案】应助回帖

130098300(金币+2): 谢谢你！ 2011-11-30 10:43:11
130098300(金币+2): 还有两分给您，呵呵 2011-11-30 10:44:08
有可能是显示的问题，注意matlab用的函数不一样显示的效果会不一样，有的函数会自动进行数据的缩放！另外就是注意OpenCV和matlab里面图像的格式是否一致，例如可能OpenCV中BMP图像是R,G，B排列，而Matlab里面则是B,G,R排列等等。
赞一下 回复此楼
漂浮
3楼2011-11-29 15:04:48
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dz5172003

金虫 (小有名气)
貌似BGR排列
回复此楼
虫虫
4楼2011-11-29 18:02:58
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kk_2010

木虫 (正式写手)

【答案】应助回帖

130098300(金币+4): 谢谢您！ 2011-11-30 10:43:52
cvMerge(hsi_h, hsi_i, hsi_s, NULL, pDst); 这句错了，RGB对应HSI,
R-H,G-S,B-I;
opencv图像通道为BGR,所以为cvMerge(hsi_i, hsi_s, hsi_h, NULL, pDst);
这样就和Matlab的一样了。
赞一下(1人) 回复此楼
5楼2011-11-29 19:55:02
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

伞子

新虫 (初入文坛)
有没有联系方式？

发自小木虫Android客户端
赞一下 回复此楼
6楼2018-07-23 15:10:44
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

伞子

新虫 (初入文坛)
我们公司需要你帮忙提供一些有偿服务，看见信息麻烦联系我一下。谢谢！

发自小木虫Android客户端
赞一下 回复此楼
7楼2018-07-23 16:09:58
