ATK怎么做出这种图
|

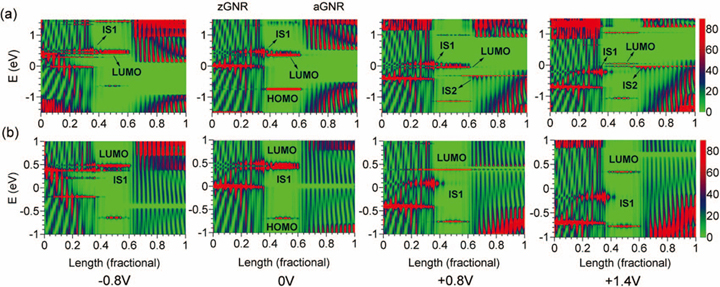

请教各位达人，这种图应该怎么做？文献中说的是“Spatially resolved local density of states along the transport axis”，但是ATK中的LDOS似乎是指定一个能量，画出空间分布图，而且是单色，和文献中提到的LDOS似乎不是同一个概念。这种图应该怎么做？ [ Last edited by gradius on 2011-11-15 at 16:04 ] |
回复此楼» 猜你喜欢
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有3人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有4人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有4人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有6人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 请教这种图是怎么画出来的？
已经有16人回复
- GPC这种图示怎么做的？谢谢
已经有9人回复
- 请问ATK怎样建模啊？
已经有3人回复
- 怎么样能做出这样好看一点的图
已经有7人回复
- 【求助】请问这个构型用ATK怎么构造呀？
已经有6人回复
- 这种三维曲线图怎么画
已经有8人回复
- 哪位高手知道这种统计图如何做出，谢谢！
已经有18人回复
- 请教高手这种折线图怎么做？
已经有27人回复
- 请问怎么用EXCEL做这种折线图？
已经有6人回复
- 【讨论】如何用origin 做出这种图形，谢谢了！
已经有11人回复
- 【求助】ATK中第一性和NGF是怎么结合起来的
已经有22人回复
- 【求助】ATK优化计算不收敛怎么办
已经有15人回复
valenhou001
至尊木虫 (职业作家)
- 1ST强帖: 13
- 应助: 241 (大学生)
- 金币: 25701.7
- 散金: 602
- 红花: 166
- 帖子: 3782
- 在线: 873.8小时
- 虫号: 1007127
- 注册: 2010-04-27
- 专业: 凝聚态物性 II ：电子结构
2楼2011-11-16 09:29:51
3楼2011-11-16 14:55:49
valenhou001
至尊木虫 (职业作家)
- 1ST强帖: 13
- 应助: 241 (大学生)
- 金币: 25701.7
- 散金: 602
- 红花: 166
- 帖子: 3782
- 在线: 873.8小时
- 虫号: 1007127
- 注册: 2010-04-27
- 专业: 凝聚态物性 II ：电子结构
【答案】应助回帖
★ ★
youzhizhe(金币+2): 谢谢交流。已计入专家考核存档。 2011-11-17 20:29:21
gradius(金币+25): 2011-11-17 20:38:12
youzhizhe(金币+2): 谢谢交流。已计入专家考核存档。 2011-11-17 20:29:21
gradius(金币+25): 2011-11-17 20:38:12
|
不用处理.vnl文件。 1）以E参数的值作为循环变量调用LocalDeviceDensityOfStates()计算local density density of states ，这个E参数的范围及间隔密集度取决于自己所要分析的问题。 2）在每一个 循环步内将所计算出来的local density of states求平均得到沿着z方向的分布。这个处理的方法在ATK的手册上都有类似的例子（比如处理potential和charge density） http://quantumwise.com/documents ... rencepotential.html http://quantumwise.com/documents ... ensityofstates.html 3) 以二维网格的方式输出数据。 |
4楼2011-11-17 14:58:17
5楼2020-11-28 10:47:10
