[求助] pwscf4.3.2画能带图

通过运算得到了如下的能带数据，各位大侠，看看如何处理才能得到能带图？
End of band structure calculation
          k = 0.0000 0.0000 0.0000     band energies (ev):
    -3.1911  21.1779  21.1779  21.1779  22.5548  22.5548  22.5548  25.0594
          k = 0.0000 0.0000 0.1000     band energies (ev):
    -3.0960  20.2345  20.2345  20.4975  22.3537  23.6411  23.6411  25.9287
          k = 0.0000 0.0000 0.2000     band energies (ev):
    -2.8098  18.9731  18.9731  19.2306  21.8284  24.6166  25.3242  25.3242
          k = 0.0000 0.0000 0.3000     band energies (ev):
    -2.3374  17.8217  17.8217  17.9494  21.1220  21.9036  27.1376  27.1376
          k = 0.0000 0.0000 0.4000     band energies (ev):
    -1.6744  16.7876  16.8290  16.8290  19.2414  20.3615  28.9855  28.9855
          k = 0.0000 0.0000 0.5000     band energies (ev):
    -0.8358  15.7868  15.9782  15.9782  16.6943  19.6301  30.6861  30.7665
          k = 0.0000 0.0000 0.6000     band energies (ev):
     0.1793  14.2790  14.9597  15.2838  15.2838  18.9639  31.6188  32.4007
          k = 0.0000 0.0000 0.7000     band energies (ev):
     1.3652  12.0073  14.3128  14.7456  14.7456  18.4256  32.6725  33.8804
          k = 0.0000 0.0000 0.8000     band energies (ev):
     2.7094   9.8878  13.8493  14.3624  14.3624  18.0253  33.7772  35.2252
          k = 0.0000 0.0000 0.9000     band energies (ev):
     4.1820   7.9476  13.5676  14.1319  14.1319  17.7783  34.7373  36.3496
          k = 0.0000 0.0000 1.0000     band energies (ev):
     5.3310   6.6439  13.4746  14.0553  14.0553  17.6952  35.1698  36.8707
          k = 0.0000 0.0000 0.0000     band energies (ev):
    -3.1911  21.1779  21.1779  21.1779  22.5548  22.5548  22.5548  25.0594
          k = 0.0000 0.1000 0.1000     band energies (ev):
    -3.0010  18.9137  19.5392  21.3627  22.6653  23.4717  23.9539  26.8796
          k = 0.0000 0.2000 0.2000     band energies (ev):
    -2.4299  16.1143  17.2993  21.9193  22.8616  24.0951  24.5795  25.4076
          k = 0.0000 0.3000 0.3000     band energies (ev):
    -1.4870  13.5863  15.0769  21.6459  22.8444  23.7482  24.1181  24.8942
          k = 0.0000 0.4000 0.4000     band energies (ev):
    -0.1882  11.3801  13.0087  19.6780  21.7703  24.1281  24.9937  25.9732
          k = 0.0000 0.5000 0.5000     band energies (ev):
     1.4594   9.5217  11.1700  17.9574  19.9890  25.7807  26.2524  27.3595
         k = 0.0000 0.6000 0.6000     band energies (ev):
     3.4334   8.0054   9.6038  16.5473  18.4499  27.7656  27.8169  29.0388
         k = 0.0000 0.7000 0.7000     band energies (ev):
     5.6963   6.8315   8.3756  15.4530  17.1962  26.1511  29.6916  30.0710
          k = 0.0000 0.8000 0.8000     band energies (ev):
     5.9965   7.2958   8.4235  14.6760  16.2200  22.4583  31.8164  32.6384
          k = 0.0000 0.9000 0.9000     band energies (ev):
     5.4971   6.8278  11.0939  14.2121  15.3774  19.2154  33.9822  35.2747
          k = 0.0000 1.0000 1.0000     band energies (ev):
     5.3310   6.6439  13.4746  14.0553  14.0553  17.6952  35.1698  36.8707
          k = 0.0000 0.0000 0.0000     band energies (ev):
    -3.1911  21.1779  21.1779  21.1779  22.5548  22.5548  22.5548  25.0594
          k = 0.1000 0.1000 0.1000     band energies (ev):
    -2.9062  17.7709  20.4032  20.4032  23.3001  23.7477  23.7477  27.0024
          k = 0.2000 0.2000 0.2000     band energies (ev):
    -2.0533  13.7137  19.6279  19.6279  23.0615  24.2363  24.2363  26.4754
          k = 0.3000 0.3000 0.3000     band energies (ev):
    -0.6503   9.9632  19.2750  19.2750  22.4589  22.4589  22.9269  26.5121
          k = 0.4000 0.4000 0.4000     band energies (ev):
     1.2756   6.6142  19.3716  19.3716  20.9653  20.9653  23.1546  24.9938
          k = 0.5000 0.5000 0.5000     band energies (ev):
     3.5956   3.8189  19.8981  19.8981  19.9672  19.9672  23.7149  23.9816
各位大侠，俺刚入门学习PWscf4.3.2，请指教！
回复此楼

» 收录本帖的淘帖专辑推荐

pwscf 文章投稿以及文献管理 计算模拟

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-11-02 01:21:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

souledge

专家顾问 (著名写手)

【答案】应助回帖

★ ★
贺仪(金币+2): 多谢指教！ 2011-11-02 09:52:22
lbbz323(金币+3): 谢谢，让我找到了方向。 2011-11-02 11:21:16
详细过程请参考example 05
赞一下(1人) 回复此楼
思想重于技巧，内涵重于表象
2楼2011-11-02 08:38:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lbbz323

铁杆木虫 (著名写手)
souledge ，你好。
谢谢你的回复，看了example05里面的，经过运行得到sibands.dat，sibands.xmgr等多个文件。
那下面我用那个程序怎么打开sibands.xmgr呢？
可以先导入到EXCEL，然后到origin吧？
赞一下 回复此楼
3楼2011-11-02 09:51:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanyanli0475

铜虫 (小有名气)

【答案】应助回帖

lbbz323(金币+2): 也可以画图的，谢谢。 2011-11-02 11:22:14
引用回帖:
3楼: Originally posted by lbbz323 at 2011-11-02 09:51:03:
souledge ，你好。
谢谢你的回复，看了example05里面的，经过运行得到sibands.dat，sibands.xmgr等多个文件。
那下面我用那个程序怎么打开sibands.xmgr呢？
可以先导入到EXCEL，然后到origin吧？

可以导出直接用origin画图，也可以直接用QE里的plotband.x小模块化，要对应好费米能级。
赞一下 回复此楼
什么时候能算完！！！！
4楼2011-11-02 09:56:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lbbz323

铁杆木虫 (著名写手)
引用回帖:
4楼: Originally posted by hanyanli0475 at 2011-11-02 09:56:01:
可以导出直接用origin画图，也可以直接用QE里的plotband.x小模块化，要对应好费米能级。

你好，请问，plotband.x怎么操作呢？
我用gv打开了siband.ps也可以看到能带图的。
赞一下 回复此楼
5楼2011-11-02 10:10:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ridge8888

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
贺仪(金币+2): 多谢指教！ 2011-11-02 14:00:24
其实sibands.xmgr，可以直接用origin打开。注意费米面。
赞一下(1人) 回复此楼
6楼2011-11-02 10:28:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanyanli0475

铜虫 (小有名气)

【答案】应助回帖

引用回帖:
5楼: Originally posted by lbbz323 at 2011-11-02 10:10:59:
你好，请问，plotband.x怎么操作呢？
我用gv打开了siband.ps也可以看到能带图的。

自己写个小的输入文件，例子上有，要加上自洽中的费米能级，这样的格式
InN.bands.dat
  0        12
  InN.bands.xmgr
  InN.bands.ps
  10.9152
  1.0        10.9152
  /
然后执行plotband.x就可以了。其实最好还是在origin下画，呵呵！
赞一下 回复此楼
什么时候能算完！！！！
7楼2011-11-02 11:04:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lbbz323

铁杆木虫 (著名写手)
sibands.xmgr中的数据要经过转换才可以导入到origini的。
谢谢大家。
赞一下 回复此楼
8楼2011-11-02 11:20:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

souledge

专家顾问 (著名写手)
★ ★
贺仪(金币+2): 多谢建议 2011-11-02 14:01:02
引用回帖:
3楼: Originally posted by lbbz323 at 2011-11-02 09:51:03:
souledge ，你好。
谢谢你的回复，看了example05里面的，经过运行得到sibands.dat，sibands.xmgr等多个文件。
那下面我用那个程序怎么打开sibands.xmgr呢？
可以先导入到EXCEL，然后到origin吧？

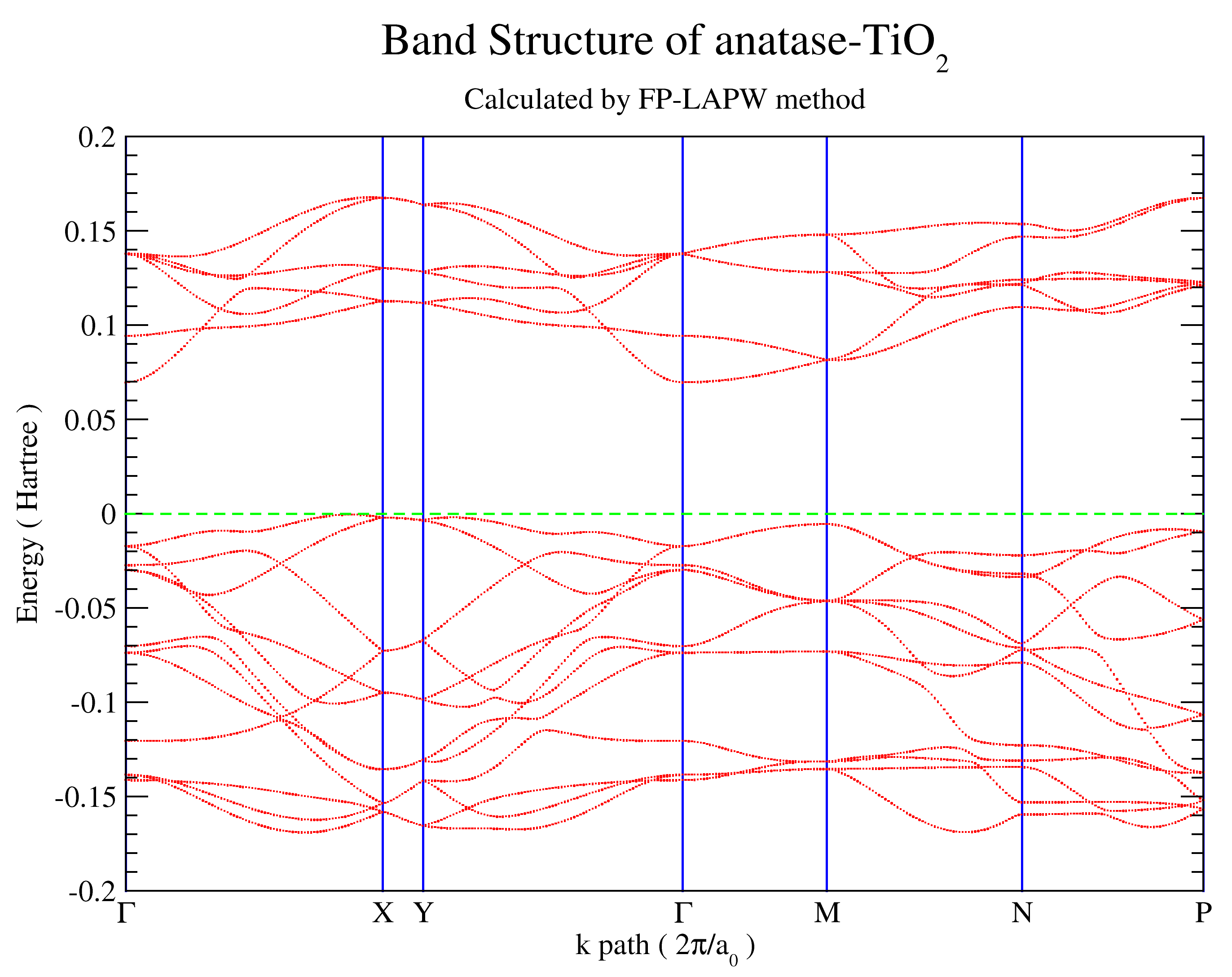

使用xmgrace，Google一下很容易找到，以色列的一个专业做图软件
赞一下(1人) 回复此楼
思想重于技巧，内涵重于表象
9楼2011-11-02 11:45:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lbbz323

铁杆木虫 (著名写手)
引用回帖:
9楼: Originally posted by souledge at 2011-11-02 11:45:20:
使用xmgrace，Google一下很容易找到，以色列的一个专业做图软件

是的，谢谢。
打开sibands.xmgr，就有至少有两种种方法了，可以用xmgrace和直接导入origin。
赞一下 回复此楼
10楼2011-11-02 21:10:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
