[交流] 【求助完成】如何使用pbnd.f画能带图

我计算能带时参考了http://blogold.chinaunix.net/u2/85704/showart_2075157.html，处理结果时参考了http://old.blog.edu.cn/user1/11542/archives/2006/1232097.shtml。

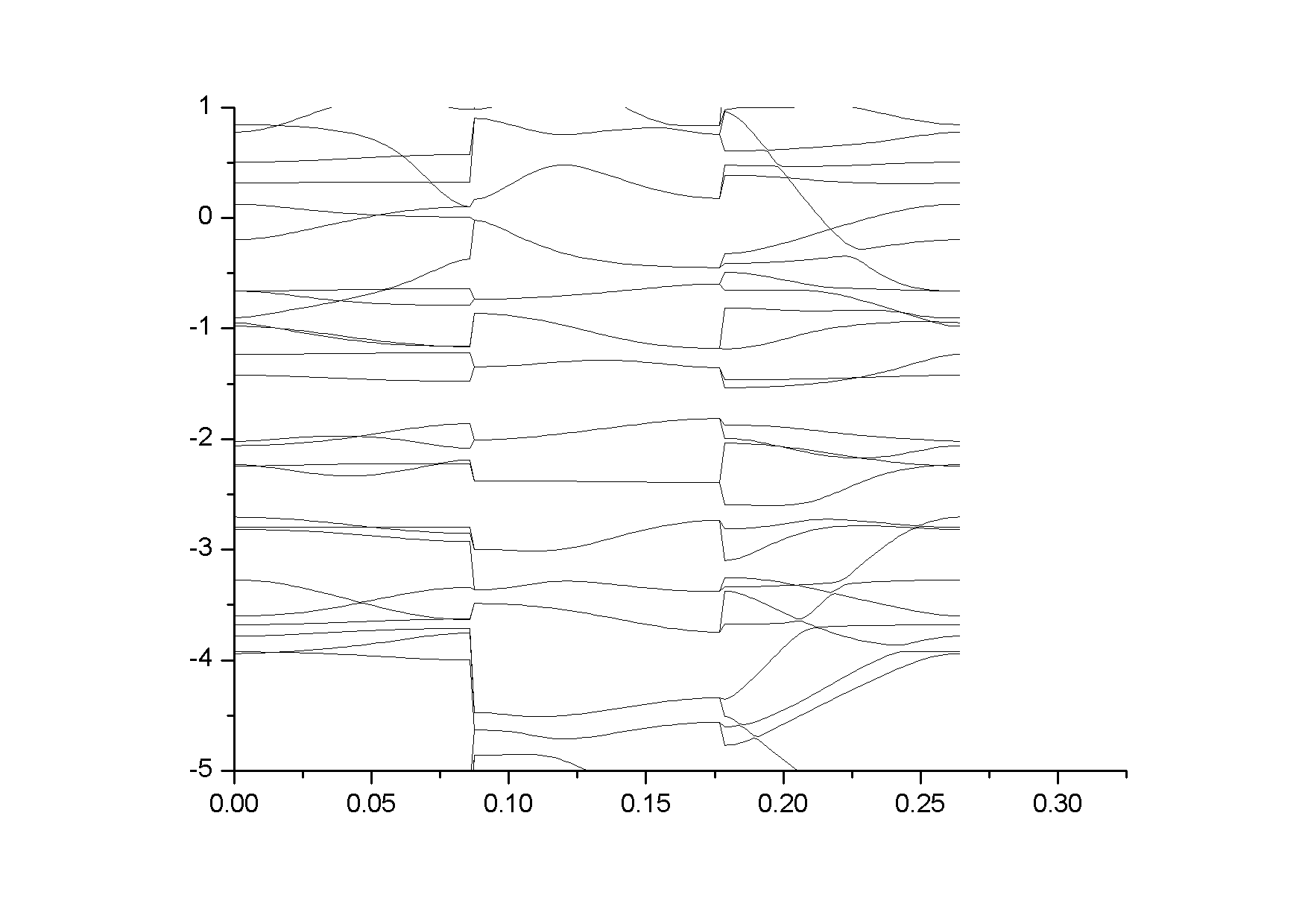

用pbnd.f处理的结果在附件中，但是结果却显然不是那么一回事。
这是我用来计算能带的文件：
引用回帖:
#!/bin/bash
echo "AFM1:static"
date
cat >INCAR < System = CaFe2As2 afm1:dos
PREC = Accurate
ISPIN = 2
MAGMOM = 2*0 2*-3 2*3 4*0
#ISMEAR = -5
ISTART = 0
ICHARG = 2
SIGMA = 0.18
EDIFF = 1E-5
EDIFFG = -1E-4
GGA = PE
ENCUT = 400
POTIM = 0.2
NSW = 0
ISIF = 2
IBRION = 2

LORBIT = 11
LREAL = Auto
NPAR = 1
LPLANE = .TRUE.
LSCALU = .FALSE.
NSIM = 4
!
cat > KPOINTS < Monhkorst-Pack
0
Monhkorst-Pack
8 8 8
0.0 0.0 0.0
!
/usr/local/bin/mpirun -np 4 /usr/bin/vasp
echo "AFM1:band"
date
cat >INCAR < System = CaFe2As2 afm1:dos
PREC = Accurate
ISPIN = 2
MAGMOM = 2*0 2*-3 2*3 4*0
#ISMEAR = -5
ISTART = 1
ICHARG = 11
SIGMA = 0.18
EDIFF = 1E-5
EDIFFG = -1E-4
GGA = PE
ENCUT = 400
POTIM = 0.2
NSW = 0
ISIF = 2
IBRION = 2

LORBIT = 11
LREAL = Auto
NPAR = 1
LPLANE = .TRUE.
LSCALU = .FALSE.
NSIM = 4
!
cat > KPOINTS < k-points along high symmetry lines
50 !50 intersections
Line mode
rec
   0.0000000000     0.0000000000     0.0000000000    !G
   0.5000000000     0.5000000000     0.0000000000    !Y
   0.5000000000     0.5000000000     0.5000000000    !T
   0.0000000000     0.0000000000     0.5000000000    !Z
   0.0000000000     0.5000000000     0.0000000000    !S
   0.0000000000     0.0000000000     0.0000000000    !G
!
/usr/local/bin/mpirun -np 4 /usr/bin/vasp

因为输入的能带文件中只有两列数据，所以搞出来的图中就只有一条“看似震荡”的曲线。杂乱无章，根本不是能带图形。
是结果有错误还是我处理的问题。

用pbnd.f处理的结果在附件中

[ Last edited by gleerat on 2011-3-15 at 09:42 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-03-14 10:58:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夕阳西下

金虫 (著名写手)
★
youzhizhe(金币+1): 谢谢提醒。 2011-03-14 15:51:40
gleerat(金币+10): 2011-03-15 09:40:55
你自己先把问题出在哪里说清楚
赞一下(1人) 回复此楼
2楼2011-03-14 12:35:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gleerat

木虫 (正式写手)
引用回帖:
Originally posted by 夕阳西下 at 2011-03-14 12:35:29:
你自己先把问题出在哪里说清楚

我正是因为不知道问题出在哪里，所以我才把我的用pbnd.f生成的结果给贴到附件里面了。
赞一下 回复此楼
3楼2011-03-14 15:40:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bingmou

金虫 (著名写手)
gleerat(金币+20): 是我的输入文件有问题，处理结果没什么。谢谢 2011-03-15 09:41:37
引用回帖:
Originally posted by gleerat at 2011-03-14 15:40:43:
我正是因为不知道问题出在哪里，所以我才把我的用pbnd.f生成的结果给贴到附件里面了。

你应该说你想得到什么结果，而实际给出了什么结果，这两个之间的差异在哪里？
赞一下 回复此楼
4楼2011-03-14 15:44:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gleerat

木虫 (正式写手)
引用回帖:
Originally posted by bingmou at 2011-03-14 15:44:12:
你应该说你想得到什么结果，而实际给出了什么结果，这两个之间的差异在哪里？


但是为什么给出这样的结果，具体原因则是摸不着头脑。

还有在bnd.dat中给出的两列数据是什么意思？第二列是能量，那么第一列是什么东西？
引用回帖:
  0.000000      -22.43620
  0.001751      -22.43620
  0.003502      -22.43610
  0.005252      -22.43610
  0.007003      -22.43610
  0.008754      -22.43610
  0.010505      -22.43610
  0.012255      -22.43610
  0.014006      -22.43610
  0.015757      -22.43610
  0.017508      -22.43610
  0.019258      -22.43610
  0.021009      -22.43610
  0.022760      -22.43610
  0.024511      -22.43600
  0.026262      -22.43600
  0.028012      -22.43600
  0.029763      -22.43600
  0.031514      -22.43600
  0.033265      -22.43600
  0.035015      -22.43590
  0.036766      -22.43590
  0.038517      -22.43590
  0.040268      -22.43590
  0.042019      -22.43590
  0.043769      -22.43580
  0.045520      -22.43580
  0.047271      -22.43580
  0.049022      -22.43580
  0.050772      -22.43580
  0.052523      -22.43580
  0.054274      -22.43570
  0.056025      -22.43570
  0.057775      -22.43570
  0.059526      -22.43570
  0.061277      -22.43570
  0.063028      -22.43570
  0.064779      -22.43560
  0.066529      -22.43560
  0.068280      -22.43560
  0.070031      -22.43560
……………………
……………………

[ Last edited by gleerat on 2011-3-14 at 17:32 ]
赞一下 回复此楼
5楼2011-03-14 16:34:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bingmou

金虫 (著名写手)
★ ★
cenwanglai(金币+2): 呵呵，辛苦了 2011-03-16 07:31:54
引用回帖:
Originally posted by gleerat at 2011-03-14 16:34:18:

但是为什么给出这样的结果，具体原因则是摸不着头脑。

还有在bnd.dat中给出的两列数据是什么意思？第二列是能量，那么第一列是什么东西？


[ Last  ...

问题是，你想得到什么结果呢？
横坐标是什么你是否了解呢？能带是E~K的关系
赞一下(1人) 回复此楼
6楼2011-03-14 21:34:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

菲顶顶
