请教大侠们一个问题~~~
|

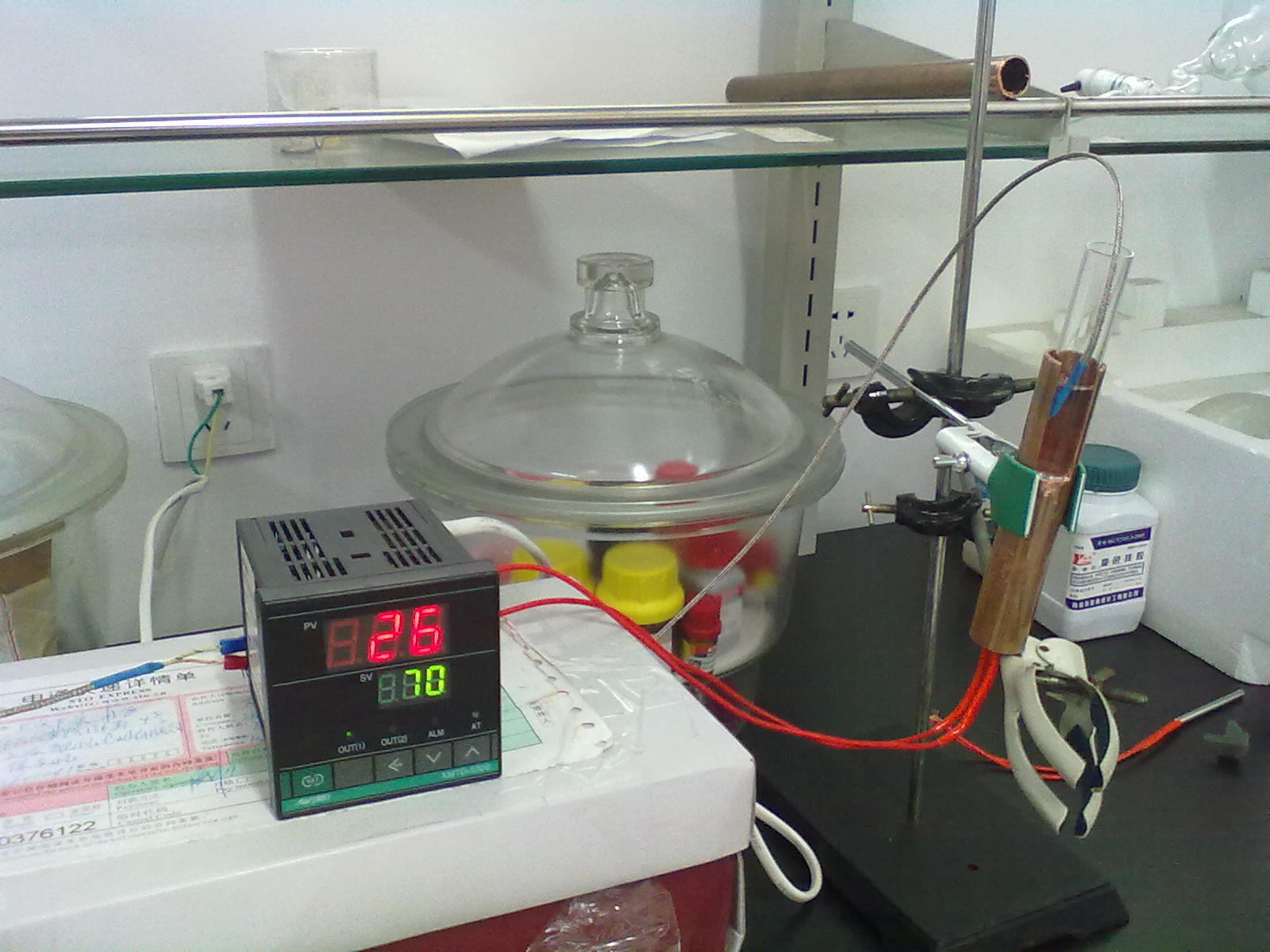

这个是关于一个温控加热设备的，设备搭建装置如下图，我把温度调制到70°，可是过了很久温度不见上升。请问我还缺少什么设备？具体解释：红色的是感温器（就是热电偶）所探测到的温度，绿色的就是目标温度。通过感温器对温度的感知来达到加热到目标温度的目的，所有的线头均没有接反，但是为何温度不见上升？求大侠们指教！ |
回复此楼» 猜你喜欢
估计是周四
已经有3人回复
-
基金啊基金
已经有3人回复
-
科研孤儿太难了
已经有15人回复
-
让我中一个面上吧！
已经有10人回复
-
言之凿凿，明天官网会通知放榜？
已经有17人回复
-
时间戳又变了
已经有17人回复
-
今天系统多次维护，明天很可能放榜！
已经有11人回复
-
时间戳变了，能看出什么问题？
已经有23人回复
-
只有每年这种时候来逛逛小木虫
已经有22人回复
-
放榜前的不淡定
已经有12人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 请教各位大侠关于色谱方面的问题
已经有8人回复
- 请教一个最基础的问题，大豆油等油类成分是什么？
已经有5人回复
- 请教大侠 slab模型中关于表面能计算的问题
已经有14人回复
- 急求帮助：关于选区电子衍射上晶面确定的问题。
已经有9人回复
- 请教各位大侠一个位错问题
已经有4人回复
- 【求助】学数学的各位大侠们，帮个忙，一个简单的概率问题，我实在是。。不会
已经有6人回复
- 请教各位大侠一个问题 关于元素分析
已经有5人回复
- 【求助】请教各位大侠关于双电层理论的问题
已经有6人回复
- 【求助】请教合成大侠们一问题
已经有12人回复
- 【求助】请教关于化合物保存的问题
已经有3人回复
- 【求助】请教一个关于ABAQUS接触问题
已经有3人回复
- 问投过物理化学学报的大侠们一个问题
已经有17人回复
lilost
木虫 (著名写手)
- 应助: 0 (幼儿园)
- 金币: 2571.8
- 红花: 2
- 沙发: 21
- 帖子: 1320
- 在线: 110.5小时
- 虫号: 1089060
- 注册: 2010-09-04
- 性别: GG
- 专业: 有机合成
2楼2011-09-02 09:56:55
【答案】应助回帖
★ ★
zhxixik(金币+2): 感谢回帖参与交流 2011-09-02 17:17:39
Captain-Jack(金币+3): 首先还是谢谢你的建议，不过，我可能没有解释清楚这个图。图的右方的玻璃管中的是热电偶，下方两根红线借出去的就是加热棒---即加热装置。 2011-09-02 19:29:44
Captain-Jack(金币+3): 谢谢帮助，建议实用 2011-09-06 15:23:18
zhxixik(金币+2): 感谢回帖参与交流 2011-09-02 17:17:39
Captain-Jack(金币+3): 首先还是谢谢你的建议，不过，我可能没有解释清楚这个图。图的右方的玻璃管中的是热电偶，下方两根红线借出去的就是加热棒---即加热装置。 2011-09-02 19:29:44
Captain-Jack(金币+3): 谢谢帮助，建议实用 2011-09-06 15:23:18
| 控温加热设备包含二个部分：1、加热元件：比如电炉、加热管等，里面大都是段电阻丝，试问没有加热部件，如何实现控温？2、控温部分：我常使用的包含温控仪、热偶、固态继电器，作用是热偶是读，也就是输入，固态继电器是输出。原理很简单：你设定一个温度，通过热偶来检测，由其判断是否达到该温度。若没达到继续加热，若达到或超过，立即控制固态继电器断开加热，通过这个过程实现控温。 |
