应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 催化 » 表征 » 康塔测的全吸附,感觉有点不对劲....
北京石油化工学院2026年研究生招生接收调剂公告
71/1返回列表
查看: 1165  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

wudilang666

银虫 (正式写手)

[求助] 康塔测的全吸附,感觉有点不对劲....

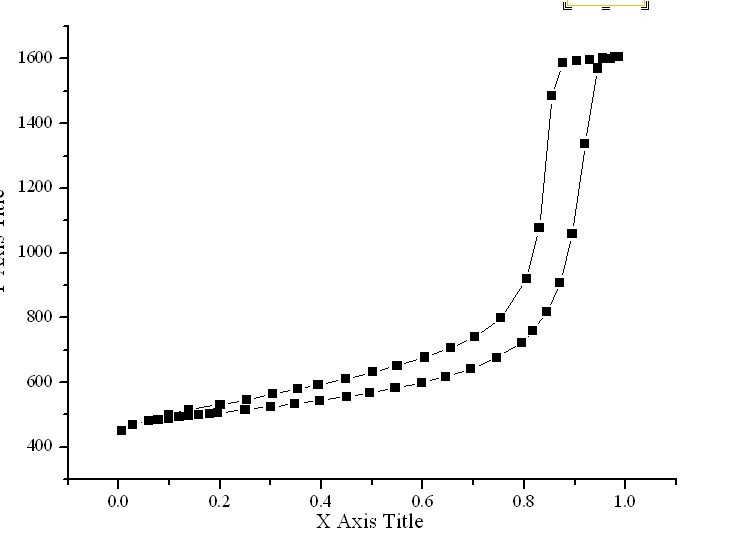

康塔测的全吸附,感觉有点不对劲....闭合的太靠前了吧,这数据靠谱不?能看出什么东西来不?
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-08-08 08:39:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

duyuhai

铁杆木虫 (正式写手)
和你样品本身的性质，预处理情况和测试条件有很大关系。
另外，你做的是介孔分析，没有做微孔，说是全吸附有些不妥。
赞一下 回复此楼
2楼2011-08-08 09:17:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

duyuhai

铁杆木虫 (正式写手)
补充一点，请lz关注一下微孔滞后环的信息。
赞一下 回复此楼
3楼2011-08-08 09:18:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wudilang666

银虫 (正式写手)
引用回帖:
3楼: Originally posted by duyuhai at 2011-08-08 09:18:31:
补充一点，请lz关注一下微孔滞后环的信息。

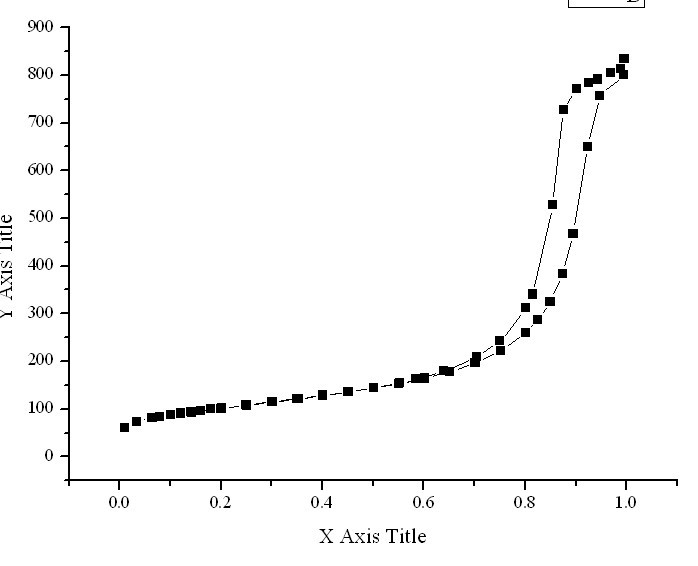

谢谢，可能真的跟预处理有关，我用麦克ASAP2020是出现闭合，但在相对压力最大点，出了个尖角，这又是什么原因，堆积孔？？？？
赞一下 回复此楼
4楼2011-08-08 10:41:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

duyuhai

铁杆木虫 (正式写手)
如果是一个样品的话，你要排除一下采样误差。麦克的机器，脱气时间要设长一些，你前后两个样品，在相同压力下吸附量差太多了。

另外，等温线不闭合的原因，可能的情况是：
1.材料被有机官能化
2.微孔中孔复合结构或微孔比例过大脱附迟滞
3.测试过程中孔坍塌破坏
4.液氮太少不能没过样品管
5. 磁性材料
赞一下 回复此楼
5楼2011-08-08 11:05:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

muchong王

铁杆木虫 (著名写手)
引用回帖:
5楼: Originally posted by duyuhai at 2011-08-08 11:05:00:
如果是一个样品的话，你要排除一下采样误差。麦克的机器，脱气时间要设长一些，你前后两个样品，在相同压力下吸附量差太多了。

另外，等温线不闭合的原因，可能的情况是：
1.材料被有机官能化
2.微孔中孔复合 ...

楼上高见，能给出有关于不闭合方面的文献吗？谢谢！
赞一下 回复此楼
6楼2011-08-08 16:43:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

duyuhai

铁杆木虫 (正式写手)
引用回帖:
6楼: Originally posted by muchong王 at 2011-08-08 16:43:54:
楼上高见，能给出有关于不闭合方面的文献吗？谢谢！

貌似没有什么特别关注于这方面的文献。但是不少文献等温线都不闭合，作者也没有特别说明
赞一下 回复此楼
7楼2011-08-09 19:09:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 wudilang666 的主题更新
71/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 求调剂 +8 xzghyuj 2026-04-04 8/400 2026-04-06 06:47 by houyaoxu
[考研] 材料调剂 +14 壹贰贰亿 2026-04-04 14/700 2026-04-05 23:31 by 来看流星雨10
[考研] 302分 085601求调剂推荐 +11 zyx上岸！ 2026-04-05 11/550 2026-04-05 22:13 by dongzh2009
[考研] 求助071001调剂！！！ +3 黄守松 2026-04-05 4/200 2026-04-05 21:01 by barlinike
[考研] 0817化学工程与技术求调剂，一志愿中海洋319 +13 lv945 2026-04-04 13/650 2026-04-05 18:14 by 猪会飞
[考研] 313求调剂 +5 海日海日 2026-04-04 5/250 2026-04-05 15:52 by jndximd
[考研] 270求调剂 +9 小杰pp 2026-03-31 11/550 2026-04-05 11:02 by 风雨无晴
[考研] 调剂 +11 JLLLLLLLLLL 2026-04-03 11/550 2026-04-04 22:21 by hemengdong
[考研] 0854求调剂 +4 assdll 2026-04-03 4/200 2026-04-04 22:17 by hemengdong
[考研] 085601，一志愿厦大334复试被刷求调剂 +13 曾仰之 2026-04-03 15/750 2026-04-04 20:13 by dongzh2009
[考研] 309分085801求调剂 +11 MY_angel 2026-03-31 11/550 2026-04-04 19:11 by 蓝云思雨
[考研] 一志愿武理材料工程302调剂环化或化工 +19 Doleres 2026-03-31 20/1000 2026-04-04 16:44 by 啊俊！
[考研] 求调剂，一志愿南京航空航天大学 ，080500材料科学与工程学硕 +10 @taotao 2026-04-03 10/500 2026-04-04 09:01 by T可可西里T
[考研] 一志愿双非085502，267分，过四级求调剂 +3 再忙也要吃饭啊 2026-04-03 3/150 2026-04-04 05:03 by gswylq
[考研] 求调剂 +3 心想事成可 2026-04-03 3/150 2026-04-03 11:22 by wangjy2002
[考研] 抱歉 +5 田洪有 2026-03-30 5/250 2026-04-03 10:24 by linyelide
[考研] 311求调剂一志愿合肥工业大学 +15 秋二十二 2026-03-30 15/750 2026-04-03 10:19 by linyelide
[考研] 26考研调剂 +4 Wnz.20030617 2026-04-01 5/250 2026-04-02 16:11 by 1939136013狗壮
[考研] 379求调剂 +3 ?苦瓜不苦 2026-04-01 3/150 2026-04-01 20:09 by 暮云清寒
[考研] 085601 329分调剂 +6 yzsa12 2026-03-31 6/300 2026-03-31 15:23 by yanflower7133
信息提示
关闭
请填处理意见
关闭
