sun_rain铁杆木虫 (著名写手)
|
[求助]
该如何设置边界条件
|
|

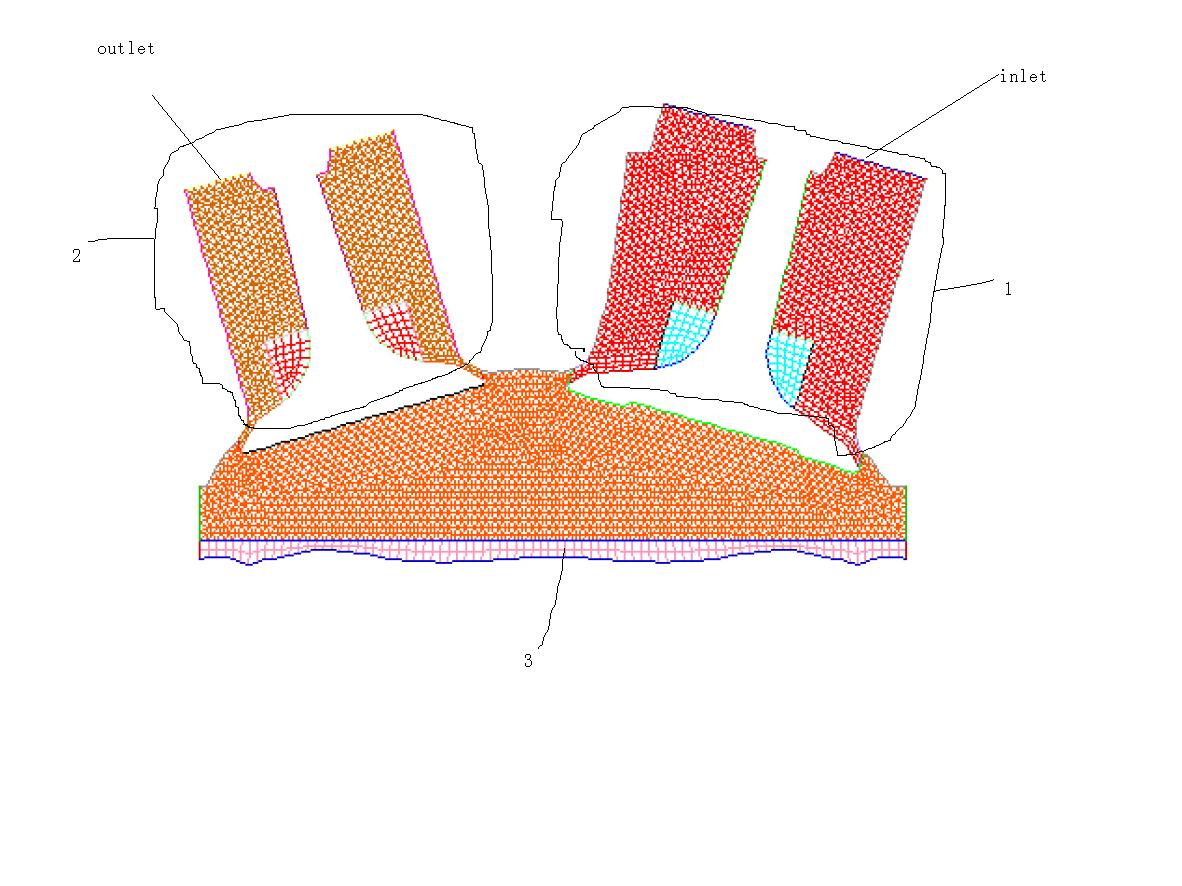

我想问的是有关边界条件的设置方面的，我是做发动机的，因为现在是电子气门，所以，在刚刚开始的进气冲程，进排气门都是关闭的，再具体点儿，0-7ms，所有气门都关闭，只有活塞往下运动，气缸容积增大，7-18ms，进气门打开，进行进气，然后所有的气门都关闭，进行压缩、作功，大约60ms后，排气门打开，进行排气，想问下，我在开始计算时，该怎样设置边界条件呢？ 我开始设置压力入口和压力出口，可是，从开始计算就一直出现回流 主要是在开始的前7ms，没有工质的流入和流出，只相当于是封闭容积的扩大 也想先设置成wall，7ms后再换成压力入口，这时虽然没有回流，可是，现在又出现 turbulent viscosity limited to viscosity ratio of 1.000000e+005 in 2 cells 我该设置怎样的边界条件呢？ 谢谢了，希望高手能够给予指点  如图所示：其实我现在相当于分成了三部分容积，1、2和3，现在1、2两部分容积不变，但都与3不联通，3的容积在扩大 |
