[求助] adams齿轮齿条运动仿真

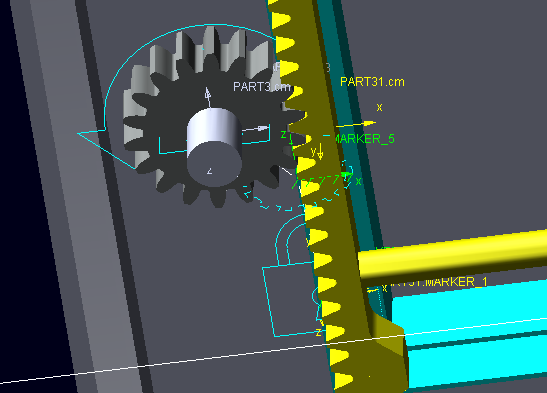

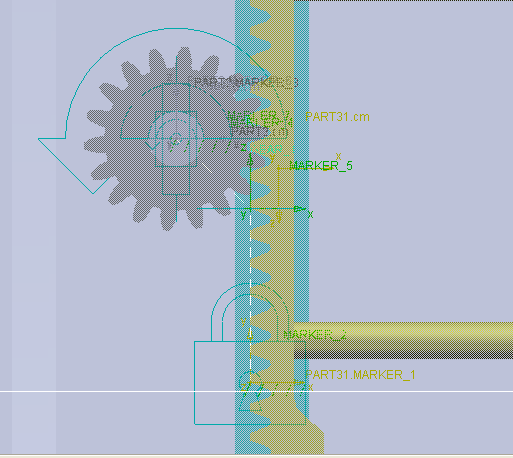

在Solidworks里建完模型导入adams后,在齿轮和大地上添加了旋转副,齿条上添加了固定副,齿轮轴与大地上加了移动副,驱动加在了旋转副上,齿轮齿条间加了齿轮副(用旋转副和固定副还有marker点)。
仿真时出现:
ERROR:   Only translational, revolute, and cylindrical
          joints are allowed with a gear
          Gear = .jjjhchilunfu.GEAR_1
          Fixed Joint = .jjjhchilunfu.JOINT_1


回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

怎么地儿
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

directorsu

金虫 (初入文坛)

【答案】应助回帖


感谢参与,应助指数 +1
nono2009(金币+1): 鼓励应助 2012-01-31 11:08:06
ADAMS中有专门的齿轮副,你这样做是不对的,因为齿轮和大地间加旋转副会约束五个自由度,也就是说齿轮只能在原地转动,而齿条你加了固定副,也就是说自由度为零,这样肯定会报错啊,非要这样做的话,你可以在齿条和大地间加平移副就可以了。
2楼2012-01-31 00:10:04
