[资源]
齿轮泵工作原理及结构
|
||||||||||
|
齿轮泵 齿轮泵是液压系统中广泛采用的一种液压泵,它一般做成定量泵,按结构不同,齿轮泵分为外啮合齿轮泵和内啮合齿轮泵,而以外啮合齿轮泵应用最广。下面以外啮合齿轮泵为例来剖析齿轮泵。 液压齿轮泵主要包括：高压定量齿轮泵，高压双联齿轮泵，润滑泵，化工泵，双向齿轮马达，齿轮泵附调压阀，齿轮泵附升降阀。 齿轮泵的工作原理和结构 齿轮泵的工作原理如图3-3所示，它是分离三片式结构，三片是指泵盖4，8和泵体7，泵体7内装有一对齿数相同、宽度和泵体接近而又互相啮合的齿轮6，这对齿轮与两端盖和泵体形成一密封腔，并由齿轮的齿顶和啮合线把密封腔划分为两部分，即吸油腔和压油腔。两齿轮分别用键固定在由滚针轴承支承的主动轴12和从动轴15上，主动轴由电动机带动旋转。  |
回复此楼» 收录本帖的淘帖专辑推荐
 机械设计及工作原理 | 机械资源 | 石油化工 | lgzx收藏 |
| 123456 | 他山之石 | 我的收藏 | 机械学习 |
» 猜你喜欢
286分求调剂 | 本科双非一本 | 核能工程/能源动力/热能工程 | 接受跨专业
已经有0人回复
-
讲师身份申请面上项目中标率有影响吗
已经有32人回复
-
金属材料论文润色/翻译怎么收费?
已经有183人回复
-
希望面上好运
已经有75人回复
-
【哈工程】核学院某课题组招收全日制调剂研究生
已经有13人回复
-
北京石油化工学院 环保多相流高效分离技术与设备研究团队招收调剂考生
已经有2人回复
-
哈尔滨工程大学动力学院赵建辉团队招收2026博士研究生
已经有8人回复
-
哈尔滨工程大学动力学院赵建辉团队招收2026博士研究生
已经有5人回复
-
哈尔滨工程大学动力学院赵建辉团队招收2026博士研究生
已经有5人回复
-
哈尔滨工程大学动力学院赵建辉团队招收2026博士研究生
已经有4人回复
-
fluent结霜模拟
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 请教关于轴向刚度计算公式的问题
已经有8人回复
- 气蚀（cavitation；cavitation erosion）
已经有3人回复
- 化工机械维修（化工用泵分册）
已经有69人回复
- 汽车空调结构原理维修
已经有29人回复
- 电风扇工作原理
已经有6人回复
- 关于泵的一些问题
已经有7人回复
- 电梯工作原理（以搜索、无重复）
已经有236人回复
- 机械结构的模态分析
已经有13人回复
- 机械式水平调控原理！！
已经有7人回复
- 齿轮机构及其设计 齿轮传动 齿轮画法
已经有98人回复
- 有谁知道美国NATUREWORKS 公司的聚乳酸2003D是哪种结构的？
已经有8人回复
- 【课件】电路原理（清华大学）
已经有280人回复
- 续求分享2009-2010世界畅销药物TOP200，最好是有结构和公司名称，谢谢！
已经有6人回复
- 机械运动原理动画
已经有24人回复
- MOF结构命名到底是什么规则，这个都MOF-646了。
已经有5人回复
- 【求助】adams创建齿轮副
已经有8人回复
- 【求助】橡胶注射机的工作原理及结构简图
已经有4人回复
- 【请教】结构精修两个错误的解决方法 Maximum Shift/Error
已经有4人回复
- 【求助】密炼机的工作原理是什么？
已经有8人回复
16楼2012-03-20 12:58:07
17楼2012-03-22 22:06:23
|
为了消除困油现象,在CB—B型齿轮泵的泵盖上铣出两个困油卸荷凹槽,其几何关系如图3-6所示。卸荷槽的位置应该使困油腔由大变小时,能通过卸荷槽与压油腔相通,而当困油腔由小变大时,能通过另一卸荷槽与吸油腔相通。两卸荷槽之间的距离为a,必须保证在任何时候都不能使压油腔和吸油腔互通。 按上述对称开的卸荷槽,当困油封闭腔由大变至最小时(图3-6),由于油液不易从即将关闭的缝隙中挤出,故封闭油压仍将高于压油腔压力;齿轮继续转动，当封闭腔和吸油腔相通的瞬间,高压油又突然和吸油腔的低压油相接触,会引起冲击和噪声。于是CB—B型齿轮泵将卸荷槽的位置整个向吸油腔侧平移了一个距离。这时封闭腔只有在由小变至最大时才和压油腔断开,油压没有突变,封闭腔和吸油腔接通时,封闭腔不会出现真空也没有压力冲击,这样改进后,使齿轮泵的振动和噪声得到了进一步改善。 图3-6 齿轮泵的困油卸荷槽图 图3-7 齿轮泵的径向不平衡力 • 2、 径向不平衡力 齿轮泵工作时,在齿轮和轴承上承受径向液压力的作用。如图3-7所示,泵的右侧为吸油腔,左侧为压油腔。在压油腔内有液压力作用于齿轮上,沿着齿顶的泄漏油,具有大小不等的压力,就是齿轮和轴承受到的径向不平衡力。液压力越高,这个不平衡力就越大,其结果不仅加速了轴承的磨损,降低了轴承的寿命,甚至使轴变形,造成齿顶和泵体内壁的摩擦等。为了解决径向力不平衡问题,在有些齿轮泵上,采用开压力平衡槽的办法来消除径向不平衡力,但这将使泄漏增大,容积效率降低等。CB—B型齿轮泵则采用缩小压油腔,以减少液压力对齿顶部分的作用面积来减小径向不平衡力,所以泵的压油口孔径比吸油口孔径要小。 齿轮泵的流量计算 齿轮泵的排量V相当于一对齿轮所有齿谷容积之和,假如齿谷容积大致等于轮齿的体积,那么齿轮泵的排量等于一个齿轮的齿谷容积和轮齿容积体积的总和,即相当于以有效齿高(h=2m)和齿宽构成的平面所扫过的环形体积,即： (3-10) 式中：D为齿轮分度圆直径，D=mz(cm);h为有效齿高,h=2m(cm)；B为齿轮宽(cm);m为齿轮模数(cm)；z为齿数。 实际上齿谷的容积要比轮齿的体积稍大,故上式中的π常以3.33代替,则式(3-10)可写成： (3-11) 齿轮泵的流量q(1/min)为： (3-12) 式中：n为齿轮泵转速(rpm);ηv为齿轮泵的容积效率。 实际上齿轮泵的输油量是有脉动的,故式(3-12)所表示的是泵的平均输油量。 从上面公式可以看出流量和几个主要参数的关系为: (1)输油量与齿轮模数m的平方成正比。 (2)在泵的体积一定时,齿数少，模数就大,故输油量增加,但流量脉动大;齿数增加时，模数就小,输油量减少,流量脉动也小。用于机床上的低压齿轮泵,取z=13～19,而中高压齿轮泵,取z=6～14,齿数z＜14时,要进行修正。 (3)输油量和齿宽B、转速n成正比。一般齿宽B=(6～10)m;转速n为750r/min：1000 r/min、1500r/min,转速过高，会造成吸油不足,转速过低，泵也不能正常工作。一般齿轮的最大圆周速度不应大于5～6m/s。 高压齿轮泵的特点 上述齿轮泵由于泄漏大(主要是端面泄漏,约占总泄漏量的70%～80%),且存在径向不平衡力,故压力不易提高。高压齿轮泵主要是针对上述问题采取了一些措施,如尽量减小径向不平衡力和提高轴与轴承的刚度;对泄漏量最大处的端面间隙,采用了自动补偿装置等。下面对端面间隙的补偿装置作简单介绍。 1.浮动轴套式图3-8(a)是浮动轴套式的间隙补偿装置。它利用泵的出口压力油,引入齿轮轴上的浮动轴套1的外侧A腔,在液体压力作用下,使轴套紧贴齿轮3的侧面,因而可以消除间隙并可补偿齿轮侧面和轴套间的磨损量。在泵起动时,靠弹簧4来产生预紧力, 保证了轴向间隙的密封。 图3-8 2.浮动侧板式浮动侧板式补偿装置的工作原理与浮动轴套式基本相似,它也是利用泵的出口压力油引到浮动侧板1的背面〔见图3-8(b)〕,使之紧贴于齿轮2的端面来补偿间隙。起动时,浮动侧板靠密封圈来产生预紧力。 3.挠性侧板式图3-8(c)是挠性侧板式间隙补偿装置,它是利用泵的出口压力油引到侧板的背面后,靠侧板自身的变形来补偿端面间隙的,侧板的厚度较薄,内侧面要耐磨(如烧结有0.5～0.7mm的磷青铜),这种结构采取一定措施后,易使侧板外侧面的压力分布大体上和齿轮侧面的压力分布相适应。图3-9内啮合齿轮泵工作原理 图片不好上传 整个文件在附件里面了 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 齿轮泵工作原理和结构.rar
2012-03-05 22:12:18, 180.22 K
4楼2012-03-05 22:12:40
|
CB—B齿轮泵的结构如图3-4所示，当泵的主动齿轮按图示箭头方向旋转时，齿轮泵右侧（吸油腔）齿轮脱开啮合，齿轮的轮齿退出齿间，使密封容积增大，形成局部真空，油箱中的油液在外界大气压的作用下，经吸油管路、吸油腔进入齿间。随着齿轮的旋转，吸入齿间的油液被带到另一侧，进入压油腔。这时轮齿进入啮合，使密封容积逐渐减小，齿轮间部分的油液被挤出，形成了齿轮泵的压油过程。齿轮啮合时齿向接触线把吸油腔和压油腔分开，起配油作用。当齿轮泵的主动齿轮由电动机带动不断旋转时，轮齿脱开啮合的一侧，由于密封容积变大则不断从油箱中吸油，轮齿进入啮合的一侧，由于密封容积减小则不断地排油，这就是齿轮泵的工作原理。泵的前后盖和泵体由两个定位销17定位，用6只螺钉固紧如图3-3。为了保证齿轮能灵活地转动，同时又要保证泄露最小，在齿轮端面和泵盖之间应有适当间隙（轴向间隙），对小流量泵轴向间隙为0.025~0.04mm，大流量泵为0.04~0.06mm。齿顶和泵体内表面间的间隙（径向间隙），由于密封带长，同时齿顶线速度形成的剪切流动又和油液泄露方向相反，故对泄露的影响较小，这里要考虑的问题是：当齿轮受到不平衡的径向力后，应避免齿顶和泵体内壁相碰，所以径向间隙就可稍大，一般取0.13~0.16mm。 为了防止压力油从泵体和泵盖间泄露到泵外，并减小压紧螺钉的拉力，在泵体两侧的端面上开有油封卸荷槽16，使渗入泵体和泵盖间的压力油引入吸油腔。在泵盖和从动轴上的小孔，其作用将泄露到轴承端部的压力油也引到泵的吸油腔去，防止油液外溢，同时也润滑了滚针轴承。  |
2楼2012-03-05 22:09:46
|

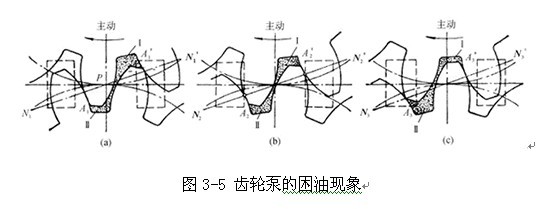

齿轮泵存在的问题 • 1、 齿轮泵的困油问题 齿轮泵要能连续地供油,就要求齿轮啮合的重叠系数ε大于1,也就是当一对齿轮尚未脱开啮合时,另一对齿轮已进入啮合,这样,就出现同时有两对齿轮啮合的瞬间,在两对齿轮的齿向啮合线之间形成了一个封闭容积,一部分油液也就被困在这一封闭容积中〔见图3-5(a)〕,齿轮连续旋转时,这一封闭容积便逐渐减小,到两啮合点处于节点两侧的对称位置时〔见图3-5(b)〕,封闭容积为最小,齿轮再继续转动时,封闭容积又逐渐增大,直到图3-5(c)所示位置时,容积又变为最大。在封闭容积减小时,被困油液受到挤压,压力急剧上升,使轴承上突然受到很大的冲击载荷,使泵剧烈振动,这时高压油从一切可能泄漏的缝隙中挤出,造成功率损失,使油液发热等。当封闭容积增大时,由于没有油液补充,因此形成局部真空,使原来溶解于油液中的空气分离出来,形成了气泡,油液中产生气泡后,会引起噪声、气蚀等一系列恶果。以上情况就是齿轮泵的困油现象。这种困油现象极为严重地影响着泵的工作平稳性和使用寿命。  |
3楼2012-03-05 22:11:10
