[求助] 一根Co纳米线的TEM标定

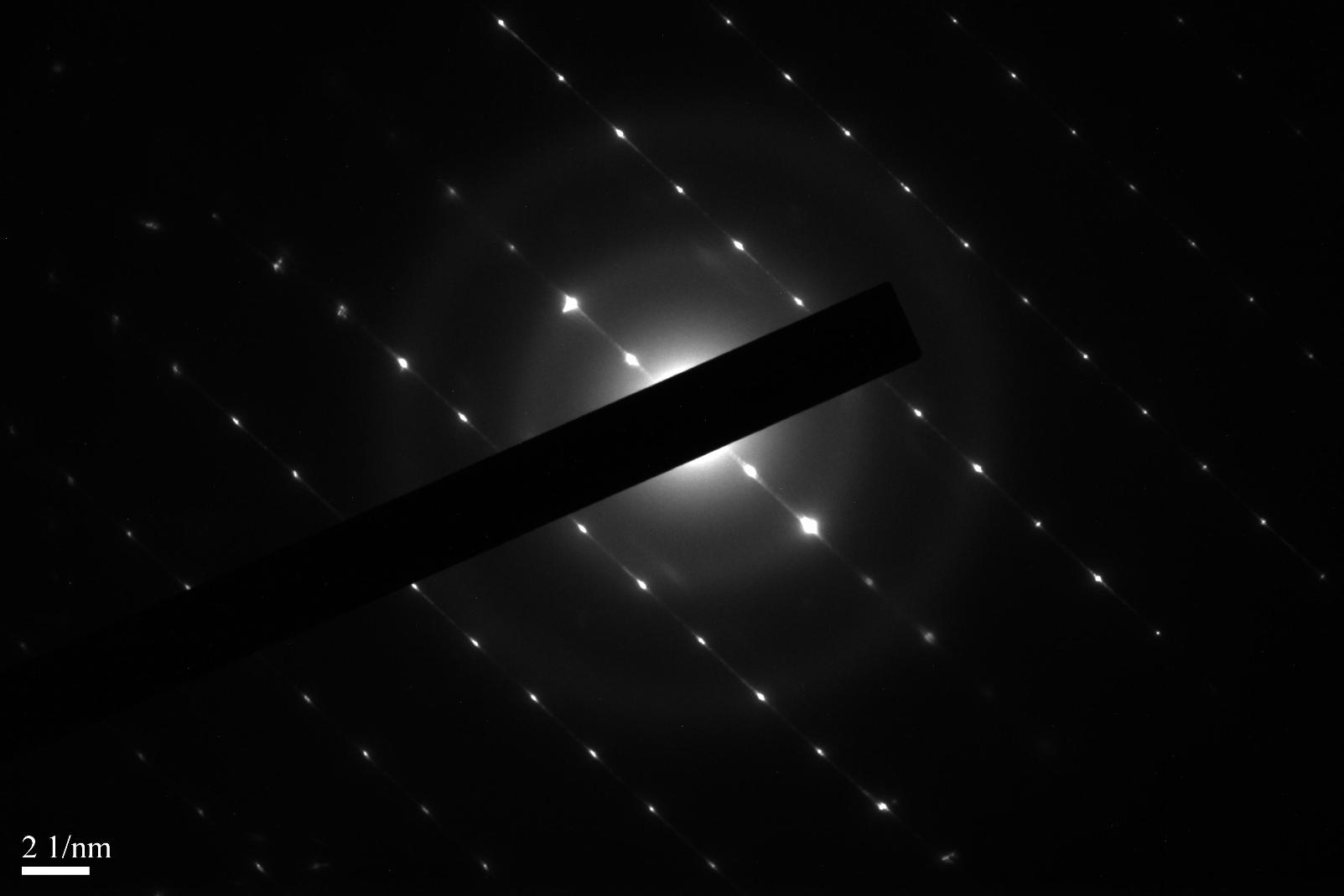

用电沉积法制备的Co纳米线,相应的TEM照片和选区衍射的点阵.

惭愧, 不会标定这张SAED 的点阵.  对过标准图谱觉得都不像. 希望得到各位大牛的帮助. 多谢!~!
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-05-18 21:39:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li1cai2fu3

至尊木虫 (知名作家)

【答案】应助回帖

oskarmask(金币+5): 谢谢建议. 2011-05-19 10:49:04
Co是Fcc结构，a=b=c=3.55A，按你的衍射谱面间距也不对啊，
首先，你这张图谱有没有能谱来对应，到底是不是Co？
其次，你这张衍射谱看上去像简单立方a=4.5的【110】
赞一下 回复此楼
2楼2011-05-19 08:25:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daisylu206

木虫 (著名写手)

路人甲

【答案】应助回帖

oskarmask(金币+5): 谢谢. 我也想过112. 2011-05-19 10:49:42
好多缺陷啊，

哪里像110，我看像112
赞一下 回复此楼
腰好腿好，文章发表
3楼2011-05-19 09:56:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daisylu206

木虫 (著名写手)

路人甲
量了一下，不是立方112，也不是立方201，比例都不对。
没有其他衍射了吗？
可能是六方的Co吧，不知道具体参数
赞一下 回复此楼
腰好腿好，文章发表
4楼2011-05-19 10:37:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oskarmask

木虫 (著名写手)
肯定是Co (hcp) 结构, 因为XRD的结果可以准确的标定 为 (0002)hcp 和(10-10)hcp.
赞一下 回复此楼
5楼2011-05-19 10:44:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daisylu206

木虫 (著名写手)

路人甲
如果是六方的，应该还挺好标的啊，你贴一个标准卡片看看，我没有
赞一下 回复此楼
腰好腿好，文章发表
6楼2011-05-19 11:17:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imrsfb

铁杆木虫 (著名写手)

【答案】应助回帖

oskarmask(金币+1): Thanks! 2011-05-19 15:04:12
　百度百科，Co的晶体结构：417℃以下为密排六方结构，417℃以上为面心立方结构。　
赞一下 回复此楼
7楼2011-05-19 12:33:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li1cai2fu3

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
oskarmask(金币+9): 非常感谢. 2011-05-19 15:04:51
imrsfb(金币+2): 谢谢辛苦应助！ 2011-05-19 15:43:05
引用回帖:
Originally posted by li1cai2fu3 at 2011-05-19 08:25:00:
Co是Fcc结构，a=b=c=3.55A，按你的衍射谱面间距也不对啊，
首先，你这张图谱有没有能谱来对应，到底是不是Co？
其次，你这张衍射谱看上去像简单立方a=4.5的【110】

对不起，上午粗心了，我重新标定了一下
这个衍射谱是简单六方a=b=2.505A c=4.089A
是【110】去想的衍射谱，
最小的矩形中，短边是g=001
逆时针旋转另一个矩形边是1-10
我用的是三轴坐标，很简单就可以转化成四轴坐标
还有你的衍射斑垂直于纳米线轴向拉长，对于纳米线来说是普遍现象，根据倒易关系，它反映的是纳米线轴线方向的缺陷，即沿轴向的表面，由于纳米线很细，所以就很明显
赞一下(1人) 回复此楼
8楼2011-05-19 14:33:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oskarmask

木虫 (著名写手)
引用回帖:
Originally posted by li1cai2fu3 at 2011-05-19 14:33:13:
对不起，上午粗心了，我重新标定了一下
这个衍射谱是简单六方a=b=2.505A c=4.089A
是【110】去想的衍射谱，
最小的矩形中，短边是g=001
逆时针旋转另一个矩形边是1-10
我用的是三轴坐 ...

多谢,多谢. 标定很对, 是这样的, 我明白了

还有一点不明白的, 就是大家都提到的缺陷, 是指纳米线里面的层错嘛? 多谢.
赞一下 回复此楼
9楼2011-05-19 15:02:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li1cai2fu3

至尊木虫 (知名作家)
引用回帖:
Originally posted by oskarmask at 2011-05-19 15:02:33:
多谢,多谢. 标定很对, 是这样的, 我明白了

还有一点不明白的, 就是大家都提到的缺陷, 是指纳米线里面的层错嘛? 多谢.

可能导致衍射斑拉长的原因：
1  纳米线内部有平行于轴向方向的缺陷—层错或小角度晶界
2  纳米线表面有大量凹槽或者轴向条纹
3  本身很细的纳米线(<10nm, 这个我没有做过，我见过5nm左右的是有的)
根据形貌像，你的纳米线里面好像是有平行于轴线方向的层错，你最好绕纳米线的轴线旋转来确认一下
赞一下 回复此楼
10楼2011-05-19 19:07:25
