[交流] 【求助】关于XRD图的制作

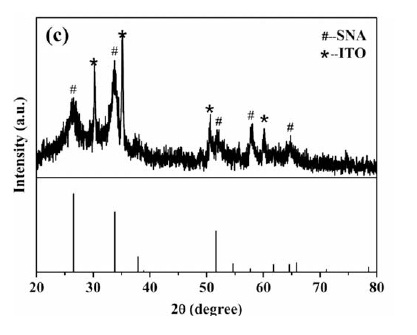

这个图是怎么做的，想把XRD标准图谱做到origin里，方便对比，帮忙了！
回复此楼

» 收录本帖的淘帖专辑推荐

好文章

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-04-16 23:47:29
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wldong2010

木虫 (职业作家)
iamverygood(金币+1): 2011-04-19 22:30:04
jade里面的pdf卡片呈现的图，以txt格式导出，然后放到origin里面，应该可以的吧
赞一下 回复此楼
2楼2011-04-17 00:11:59
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

lqingh506

铁杆木虫 (知名作家)
iamverygood(金币+1): 2011-04-19 22:30:22
引用回帖:
Originally posted by iamverygood at 2011-04-16 23:47:29:
这个图是怎么做的，想把XRD标准图谱做到origin里，方便对比，帮忙了！

标准卡的数据导出来，然后在origin里以柱状图做出来，把间隔设置成0就好了~
赞一下 回复此楼
3楼2011-04-17 08:14:04
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

iamverygood

金虫 (正式写手)
标准卡的数据导出来,怎么做呀，谢谢
赞一下 回复此楼
4楼2011-04-18 19:07:31
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

qianbj2006

木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
iamverygood(金币+1): 2011-04-19 22:30:31
为什么要把数据导出来再在origin里面做呢？jade已经很强大了，直接就可以对比的呀
赞一下(1人) 回复此楼
5楼2011-04-18 19:40:45
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

飞天超人

木虫 (正式写手)
引用回帖:
Originally posted by lqingh506 at 2011-04-17 08:14:04:
标准卡的数据导出来，然后在origin里以柱状图做出来，把间隔设置成0就好了~

学习拉。。哈哈
回复此楼
6楼2011-04-19 09:19:05
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

保罗

金虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
问题到底解决了没有啊？
我也知道怎么用jade来比较，但是要作在论文里面展现出合成的物质的图谱与标准图谱的对照，急求答案！！！
赞一下(1人) 回复此楼
7楼2011-05-15 21:22:30
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

yutian1224

木虫 (正式写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
nuaajsh(金币+1): 鼓励交流 2011-06-21 13:24:18
笨方法就是:把做好的XRD导出jpg文件,用画图板打开,然后画出标准物质的峰位置
赞一下(2人) 回复此楼
8楼2011-05-16 21:43:57
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

nanotricks

新虫 (正式写手)
★ ★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
nuaajsh(金币+3): 鼓励交流 2011-06-21 13:24:11
1. 把你的原始数XRD据保存为txt格式，file－save－primary pattern as*txt
2. 把标准pattern的峰的位置和强度找到，两个方法： 前提标准图出现在jade中
a. view-PDF overlay list-双击选定的pattern号，出现一个对话框，单击lines
出现每个峰的位置和强度，然后点击export或者手动记下数据，只要强度和位置

b. analyze－simulate pattern 选择角度等范围参数后，create，然后file－save－primary pattern as*txt即可到处模拟pattern的TXT文件。

用origin倒入实验的和标准的XRD的TXT文件，出现四列数据，作图即可，
先做实验数据的曲线图，然后做标准的柱状图或者模拟pattern的曲线图。
赞一下(3人) 回复此楼
9楼2011-05-17 08:35:27
